5.2.2. Мотальна бобіна з машини м-150-2

Мотальна бобіна представлена на рис. 5; числові значення занесенідо табл.15

Таблиця15

Параметри мотальної машини М-150-2

Показники	D1, см	D2, см	d1 , см	d2, см	h1, см	h2, см	h3, см	γ, г/см3
Числові значення	22	25	3,6	7	0,5	14	0,5	0,42

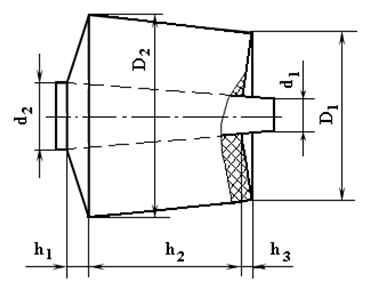

Рис. 5. Конусна бобіна

Об’єм пряжі на бобіні:

(5.9)

Маса пряжі на бобіні:

(5.10)

Довжина основної і утокової пряжі на бобіні:

, . (5.11)

5.2.3. Снувальний валик

Снувальний валик машини представлений на рис.6;показникизанесено до табл.16.

Таблиця 16

Вихідні дані снувального валуку

Показники	Dн, см	Dф, см	d , см	Н, см	γ, г/см3
Числові значення	78	80	25	180	0,49

Рис.6. Снувальний валик

Об’єм пряжі на валику:

, (5.13)

Маса пряжі на валику:

, кг. (5.14)

Довжина пряжі на снувальному валику:

, м (5.15)

де - число ниток на снувальному валику (m_св=607).

5.2.4. Ткацький навій

Ткацький навій однонавійного верстата СТБ-180зображений на рис.7. Числові дані показниківзанесено до табл.17

Таблиця 17

Числові данні ткацького навою

Показники	Dн, см	Dф, см	d , см	Н, см	γ, г/см3
Числові значення	58	60	15	184	0,52

Рис.7. Ткацький навій

Об’єм пряжі на навої:

, (5.16)

Маса шліхтованої основи:

, кг кг (5.17)

Маса м’якої пряжі на навої:

, кг. (5.18)

Довжина пряжі на ткацькому навої:

, м. (5.19)

6. Розрахунок довжини відходів ниток по переходах ткацького виробництва

Відходи – це втрати сировини, напівфабрикатів і продукції, що випускається, в процесі їх технологічної переробки.

6.1. Визначення довжини відходів ниток при перемотуванні

Довжина відходів ниток при перемотуванні на бобіни:

, м (6.1)

де ₁– довжина нитки, яка необхідна для оправлення вхідного пакування перед установкою на мотальну машину(₁=1,2);

₂ – довжина нитки, що видаляється при зв’язуванні кінців у момент зміни вхідного пакування або ліквідації обриву(₂=0,75);

₃ – довжина нитки з вхідного пакування, необхідна для ліквідації обриву, включаючи втрати при зльотах(₃=1,75);

₄ – середня довжина нитки, що залишається на недопрацьованому вхідному пакуванні(₄=10);

–число обривів, що доводиться на одне вхідне пакування(=3).

Число обривів розраховують виходячи з розрахунку обривів на 1 млн. м одиночної нитки за формулою:

, обр. (6.2)

де L_{п, б} – довжина нитки на початку або бобіні, м;

- число обривів нитки на 1 млн. м.

По основі: По утоку:
