6.Можливі схеми побудови полігонометрії та елементи ходу

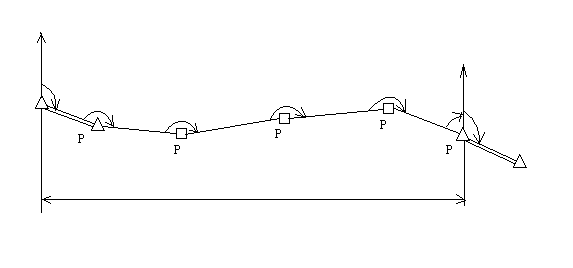

Окремий хід
P – пункти ходу
S – сторони ходу
L – замикальна лінія
α – дирекцій ний напрямок
β – виміряні кути

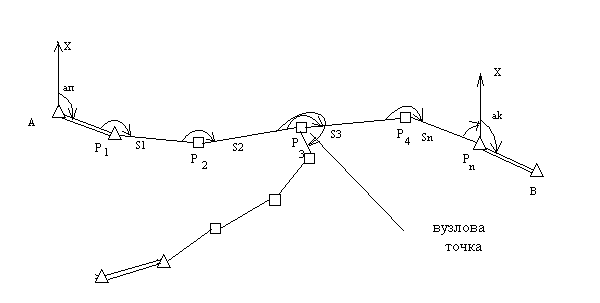

Хід з однією вузловою точкою
Хід з кількома вузловими точками
Система полігонів
7.Умови проектування полігонометричних ходів
Середня щільність пунктів ДГМ для М 1:25000 становить 1 пункт на
50-60 км кв. Для М 1:5000 – 1 пункт на 20-30 км кв. Для М 1:2000 – 1 пункт на 5-10 км кв.
Для масштабу 1:500 на незабудованій території 1 пункт на 1 км кв., на слабозабудованій – 4 пункти на 1 км кв., на забудованій потрібно брати 8 пунктів на 1 км кв.
окремий хід полігонометрії повинен опиратися на два вихідних пункти. На вихідних пунктах вимірюють прилеглі кути (прилеглі кути – кути між дирекційним і виміряним по ходу);
при створенні мереж полігонометрії 4 класу, 1 і 2 розрядів треба дотримуватися вимог;
при вимірюванні сторін полігонометрії слід уникати переходу від дуже коротких сторін до найдовших;
лінії полігонометрії 4 класу, 1 та 2 розрядів вимірюють світловіддалемірами, електронними тахеометрами та іншими приладами, що забеспечують необхідну точність вимірювання.
Вимоги до положення пунктів полігонометрії:
пункти повинні знаходитись в місцях довготривалого зберігання (обочини доріг, лінії передачі енергії, на межах землекористувань та ін.)
сторони полігонометрії ходи повинні бути приблизно однакової довжини;
повинна бути забспечена видимість між пунктами із землі;
повинні бути доступні і зручні пункти для спостереження;
хід не повинен бути у формі «пилки».
9.Визначення центру ваги окремого полігонометричного ходу двома способами: графічним і аналітичним
Для розрахунку точності вибираю хід, який знаходиться в найсприятливіших умовах – А – В. Центр ваги полігонометричного ходу т. О з координатами:
X0Х0= 5 500 275,0
Y0 =Y0= 5 593 150,0
X0 – координати центру ваги ходу
Xi , Yi – координати кожної точки ходу
n + 1 – кількість точок
Аналітичний метод
№ пункту |
Координати ,м |
Довжина S,м |
Кути |
Doi , м |
Doi2, м |
Тип центру |
| ||||||||
X |
Y | ||||||||||||||
А |
5 496 225,0 |
5 594 825,0 |
|
|
4375 |
19140625 |
У-15н | ||||||||
850,0 |
210 | ||||||||||||||
1 |
5 497 975,0 |
5 594 450,0 |
3550 |
12602500 |
У-15н | ||||||||||
750,0 |
202 | ||||||||||||||
2 |
5 497 550,0 |
5 593 950,0 |
2850 |
8122500 |
У-15н | ||||||||||
900,0 |
155 | ||||||||||||||
3 |
5 498 950,0 |
5 593 125,0 |
2325 |
5405625 |
У-15н | ||||||||||
900,0 |
163 | ||||||||||||||
4 |
5 498 475,0 |
5 592 425,0 |
1925 |
3705625 |
У-15н | ||||||||||
850,0 |
181 | ||||||||||||||
5 |
5 499 150,0 |
5 591 325,0 |
1650 |
2722500 |
У-15н | ||||||||||
925,0 |
154 | ||||||||||||||
6 |
5 500 075,0 |
5 592 125,0 |
1050 |
1102500 |
У-15н | ||||||||||
875,0 |
122 | ||||||||||||||
7 |
5 500 925,0 |
5 592 202,5 |
1125 |
1265625 |
У-15н | ||||||||||
875,0 |
201 | ||||||||||||||
8 |
5 501 800,0 |
5 592 202,5 |
1175 |
3150625 |
У-15н | ||||||||||
875,0 |
212 | ||||||||||||||
9 |
5 502 600,0 |
5 592 600,0 |
2400 |
5760000 |
У-15н | ||||||||||
875,0 |
191 | ||||||||||||||
10 |
5 503 275,0 |
5 593 175,0 |
3000 |
9000000 |
У-15н | ||||||||||
900,0 |
206 | ||||||||||||||
11 |
5 503 850,0 |
5 593 850,0 |
3675 |
13505625 |
У-15н | ||||||||||
625,0 |
193 | ||||||||||||||
В |
5 503 875,0 |
5 594 475,0 |
3825 |
14630625 |
У-15н | ||||||||||
|
| ||||||||||||||
Σ |
71502725 |
72710730 |
10200,0 |
|
|
100114375 |
|
