Вопрос 22

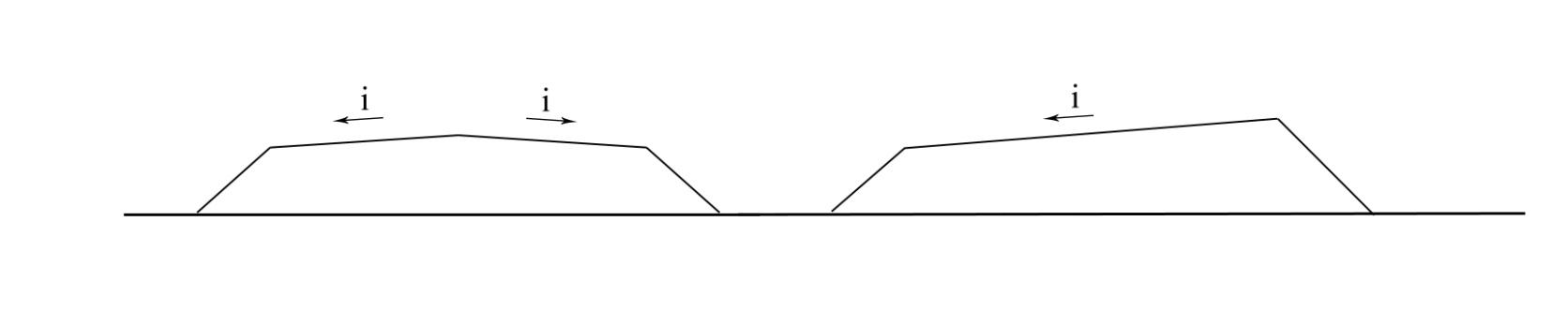

Типовые поперечные профили насыпи; насыпи на косогоре.

Вопрос 23

Типовые поперечные профили выемки; выемки на косогоре.

Выемка на косогоре

 Выемка (структурные элементы): 1 – основная площадка; 2 – сливная призма; 3 – бровка; 4 – откос; 5 – кювет;  6 – откосная бровка; 7 – банкет; 8 – забанкетная канава; 9 – кавальер; 10 – нагорная канава

Билет 24

Система дорожного водоотвода. Источники увлажнения земляного полотна. Мероприятия поверхностного водоотвода.

Водоотвод:

Поверхностный

перехват и овод воды, поступающей к земляному полотну:

устройство поперечного уклона п.ч.;

водоотводные планировки;

водоотводные и водопропускные сооружения

Подземный

преграждение доступа воды в верхнюю часть земляного полотна снизу: изолирующие или дренажные прослойки и понижение гр. вод дренажными системами.

Цель устройства водоотвода: Предотвращение переувлажнения земляного полотна и дорожной одежды.

Источники увложнения:

1. Поверхностная вода с обочин и откосов при выпадении осадков, таянии снега;

2. Длительно стоящая вода из кюветов и резервов;

3. Капиллярная вода, поступающая снизу от уровня грунтовых вод;

4. Парообразная влага, конденсируемая из паров воды, находящихся в воздухе, заполняющем поры грунта.

Устройства по отводу поверхностной воды

1)Устройство поперечных уклонов проезжей части и обочин

2) Укрепление проезжей части и обочин;

3) Применение в верхних слоях покрытия дренирующих материалов.

4) 4. Обеспечение необходимого возвышения поверхности покрытия

над уровнем грунтовых и поверхностных вод.

Билет 25

Система дорожного водоотвода. Источники увлажнения земляного полотна Водоотводные и водопропускные сооружения.

Водоотвод:

Поверхностный

перехват и овод воды, поступающей к земляному полотну:

устройство поперечного уклона п.ч.;

водоотводные планировки;

водоотводные и водопропускные сооружения

Подземный

преграждение доступа воды в верхнюю часть земляного полотна снизу: изолирующие или дренажные прослойки и понижение гр. вод дренажными системами.

Цель устройства водоотвода: Предотвращение переувлажнения земляного полотна и дорожной одежды.

Источники увложнения:

1. Поверхностная вода с обочин и откосов при выпадении осадков, таянии снега;

2. Длительно стоящая вода из кюветов и резервов;

3. Капиллярная вода, поступающая снизу от уровня грунтовых вод;

4. Парообразная влага, конденсируемая из паров воды, находящихся в воздухе, заполняющем поры грунта.

Водоотводные сооружения и водопропускные:

1. Боковые канавы (кюветы); Боковые канавы устраивают в выемках и у насыпей с небольшими рабочими отметками до 1.5 м.Служат для отвода воды, стекающей во время дождя и таяния снега с поверхности дороги и прилегающей к ней местности. Боковые канавы способствуют также осушению верхней части земляного полотна в связи с испарением влаги с внутренних откосов боковых канав.

2. Водоотводные канавы; Водоотводные канавы предназначаются для выпуска воды из кюветов или находящихся недалеко от дороги котловин в расположенные поблизости пониженные места.

3. Нагорные канавы; Нагорные канавы служат для перехвата воды, стекающей по косогору к дороге и для отвода ее к ближайшим водопропускным сооружениям, в резервы, пониженные места рельефа. При помощи боковых и нагорных канав поверхностные воды отводятся в места (лога, тальвеги) и пропускаются через дорогу, для чего в логах строят водопропускные трубы под насыпями и малые мосты

4. Водосбросные лотки;

5. Быстротоки и перепады на косогоре.

А)из камня

Б)из бетона

В)из железобетонных

Элементов

1 – мощение;

2 – бетон или бутобетон;

3 – железобетонные элементы.

Водоотводной лоток
