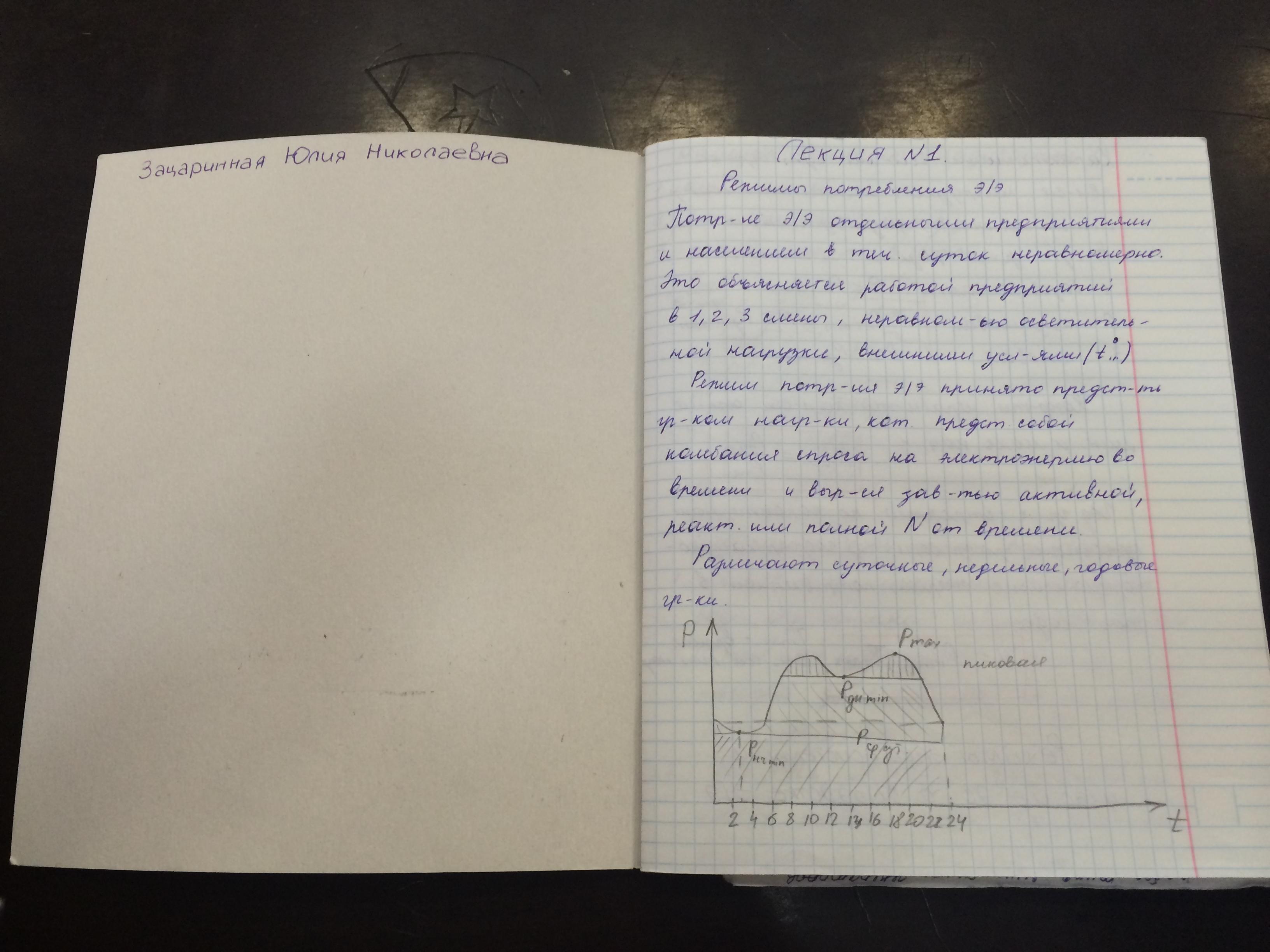

Понятие о суточном графике потребления электроэнергии потребителей различного типа и его параметрах.
Потребление электроэнергии отдельными предприятиями и населением в течение суток неравномерно. Это объясняется работой предприятий в 1,2,3 смены, неравномерностью осветительной нагрузки, внешними условиями (tº..).
Режим потребления электроэнергии принято представлять графиком нагрузки, который представляет собой колебания спроса на электроэнергию во времени и выражается зависимостью активной, реактивной или полной N от времени.
Различают суточные, недельные, годовые графики.
Характерными величинами суточного графика является нагрузки: максимальная, минимальная, среднесуточная.
В суточном графике различают 3 части:
1-базовая часть Р ˂ Р н.ч. min
2-полупиковая P н.ч. min ≤ P ≤ P дн. min
3-пиковая P ˃ P дн. Min
Коэффициент неравномерности характеризует отношение минимальных и максимальных нагрузок:
Kнер.=Pmin/Pmax
Годичный график строится по характерным суточным графикам. S годового графика пропорционально энергии потребления в течение года.
W=Pmax.*Tmax.
где Tmax. –время использования максимальной нагрузки.
-
Режимы энергосистемы и участие электростанций в выработке электроэнергии.
Нагрузка энергетической системы складывается:
-
Нагрузка потребителей;
-
Мощности собственных нужд;
-
Потери мощности в сетях.
Базовая часть суточного графика возлагает:
-
На ГЭС в режиме минимального пропуска воды, обусловленная санитарными нормами и требованиям судоходства. В период паводка доля ГЭС базовая часть может быть увеличена.
-
На ТЭЦ максимальная экономичность которых имеет место при соответствии тепловой и электрической нагрузок.
-
На АЭС регулирование мощности, которых затруднительно.
Покрытие пиковой части графика возлагает на ГЭС, ГАЭС и ГТУ, агрегаты которых допускают частые включения и отключения и быстрое изменение нагрузки.
Полупиковая часть суточного графика может быть покрыта КЭС, работа которых, наиболее экономична при равномерных нагрузках. Эта нагрузка может быть выровнена ГАЭС при работе в насосном режиме. Чем более неравномерный график нагрузки, тем большую P должны иметь ГЭС, ГАЭС.
3) Резервы генерирующей мощности эс.
Для обеспечения на нормальном режиме работы энергосистемы установленная мощность станции должна превышать наибольшую нагрузку системы. Мощность равная разнице установленной мощности и нагрузки системы представляет собой некоторый запас установленной мощности необходимый для резервирования агрегатов станции в случае их повреждения или проведение плановых ремонтных работ. Резервная мощность подразделяется на вращающиеся или горячий резерв и холодный резерв.
Вращающийся резерв сосредоточен в агрегатах, нагрузка которых меньше их номинальной мощности.
Холодный резерв – это мощность нерабочих агрегатов, которые в случае необходимости могут быть быстро введены в работу.
Мощность наиболее крупного агрегата в ней не должна превышать более 2% установленной мощности энергосистемы.
Мощность наиболее крупной станции по тем же соображениям не более 8-12% от мощности, установленной.
В практике эксплуатации показано, что резервная мощность должна быть не меньше 10-15% от суммарной установленной мощности.
Увеличение резервируемой мощности ведет к ухудшению технических показателей, а уменьшение, к понижению надежности электроснабжения потребителей.
