Задание № 6.
Тема. Электроснабжение завода цветной металлургии.
Исходные данные на проектирование:
Генеральный план завода – рис.6.
Сведения об электрических нагрузках завода – табл.6.
Ведомость электрических нагрузок ремонтно-механического цеха (вариант задания указывается преподавателем).
Питание возможно осуществить от подстанции энергосистемы, на которой установлены два трехобмоточных трансформатора мощностью 31500 ква каждый, с первичным напряжением 110 кВ и вторичным – 35, 20, 10 и 6 кВ.
Мощность системы 600 Мва; реактивное сопротивление системы на стороне 110 кВ; отнесенное к мощности системы, 0,5.
Стоимость электроэнергии 8 руб./кВт·ч.
Расстояние от подстанции энергосистемы до завода 4,8 км.
Таблица 6.
Ведомость электрических нагрузок завода.
|
№ |
Наименование цеха |
Установленная мощность цеха, кВт по вариантам | |||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 | |
|
1 |
Цех электролиза Цех электролиза (6 кВ) |
6000 4500 |
6050 4560 |
6120 4600 |
6180 4690 |
6210 4700 |
6290 4780 |
6320 4800 |
6400 4850 |
6490 4900 |
6530 4940 |
|
2 |
Насосная №1 Насосная №1 (6 кВ) |
2400 2200 |
2450 2220 |
2510 2290 |
2600 2320 |
2680 2380 |
2720 2400 |
2790 2430 |
2830 2520 |
2920 2610 |
3000 2700 |
|
3 |
Цех регенерации |
1300 |
1380 |
1420 |
1510 |
1590 |
1630 |
1710 |
1750 |
1820 |
1900 |
|
4 |
Разливочная |
1900 |
1950 |
2010 |
2150 |
2200 |
2250 |
2310 |
2400 |
2480 |
2510 |
|
5 |
Литейный цех |
1400 |
1450 |
1510 |
1600 |
1630 |
1720 |
1790 |
1820 |
1910 |
1990 |
|
6 |
Ремонтно-механический цех |
850 |
950 |
1050 |
1100 |
1130 |
1200 |
1290 |
1320 |
1390 |
1400 |
|
7 |
Столовая |
180 |
200 |
280 |
290 |
300 |
340 |
380 |
420 |
440 |
490 |
|
8 |
Склад №1 |
300 |
330 |
350 |
390 |
400 |
430 |
490 |
510 |
610 |
700 |
|
9 |
Склад глинозема |
800 |
850 |
900 |
930 |
990 |
1000 |
1200 |
1250 |
1290 |
1310 |
|
10 |
Компрессорная Компрессорная (6 кВ) |
200 2880 |
250 2900 |
310 2990 |
390 3000 |
420 3110 |
500 3200 |
560 3280 |
600 3300 |
670 3380 |
700 3400 |
|
11 |
Склад подсобных материалов |
80 |
100 |
130 |
190 |
200 |
220 |
250 |
280 |
310 |
330 |
|
12 |
Склад №2 |
60 |
90 |
130 |
180 |
210 |
240 |
290 |
320 |
350 |
360 |
|
13 |
Склад строительных материалов |
30 |
60 |
90 |
120 |
150 |
190 |
200 |
220 |
250 |
290 |
|
14 |
Магазин |
40 |
80 |
120 |
1160 |
200 |
220 |
240 |
260 |
280 |
300 |
|
15 |
Заводоуправление |
450 |
470 |
490 |
500 |
550 |
610 |
680 |
700 |
750 |
820 |
|
16 |
Насосная №2 Насосная №2 (6 кВ) |
1600 2650 |
1650 2700 |
1700 2780 |
1810 2820 |
1900 2900 |
1990 2960 |
2010 3000 |
2150 3120 |
2250 3160 |
2300 3200 |
|
17 |
Котельная |
1400 |
1480 |
1500 |
1590 |
1600 |
1680 |
1730 |
1840 |
1960 |
1990 |
|
18 |
Склад леса |
200 |
250 |
320 |
390 |
410 |
450 |
480 |
520 |
580 |
620 |
|
19 |
Ремонтно-строительный цех |
1360 |
1400 |
1430 |
1490 |
1510 |
1590 |
1620 |
1690 |
1720 |
1790 |
|
20 |
Склад №3 |
220 |
260 |
320 |
390 |
420 |
480 |
510 |
530 |
580 |
600 |
|
21 |
Паровозное депо |
240 |
290 |
320 |
350 |
390 |
420 |
490 |
500 |
580 |
620 |
|
22 |
Склад хлорной извести |
80 |
100 |
150 |
190 |
230 |
280 |
290 |
350 |
380 |
400 |
|
23 |
Склад масел и горючего |
290 |
320 |
350 |
390 |
430 |
480 |
520 |
590 |
620 |
660 |
|
24 |
Гараж |
140 |
190 |
230 |
290 |
320 |
360 |
390 |
420 |
520 |
600 |

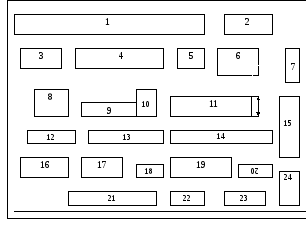

Рис.6.
→ - питание от п./ст. системы.
