Задание № 0.
Тема. Электроснабжение завода режущих инструментов.
Исходные данные на проектирование:

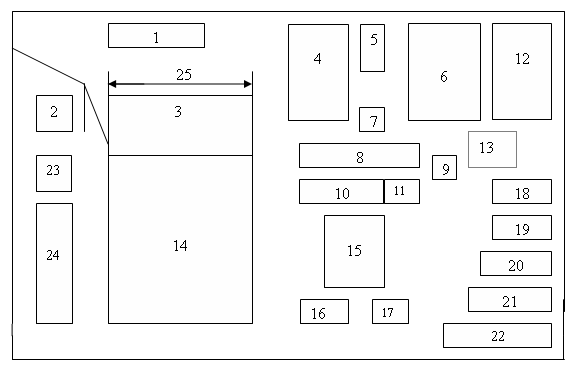

Генеральный план завода – рис.0.
Сведения об электрических нагрузках завода – табл.0.
Ведомость электрических нагрузок ремонтно-механического цеха (вариант задания указывается преподавателем).
Питание возможно осуществить от подстанции энергосистемы, на которой установлены два трехобмоточных трансформатора мощностью 25000 ква каждый, с первичным напряжением 110 кВ и вторичным – 35, 20, 10 и 6 кВ.
Мощность системы 400 Мва; реактивное сопротивление системы на стороне 110 кВ; отнесенное к мощности системы, 0,6.
Стоимость электроэнергии 10 руб./кВт·ч.
Расстояние от подстанции энергосистемы до завода 8 км.
Таблица 0.
Ведомость электрических нагрузок завода
|
№ |
Наименование цеха |
Установленная мощность цеха, кВт по вариантам | |||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 | |
|
1 |
Экспериментальный цех и отделение приспособлений инструментального цеха |
4750 |
4800 |
4880 |
4950 |
5150 |
4650 |
4700 |
4820 |
4750 |
5550 |
|
2 |
Склад ГСМ |
145 |
195 |
205 |
265 |
290 |
350 |
380 |
420 |
450 |
500 |
|
3 |
Цехи метчиков, плашек и фрез |
7600 |
7650 |
7700 |
7740 |
7800 |
7850 |
7900 |
7960 |
7150 |
7200 |
|
4 |
Инструментальный цех, лаборатории, СКБ |
1460 |
1500 |
1560 |
1680 |
1740 |
1430 |
1420 |
1330 |
1440 |
1490 |
|
5 |
Отдел кадров, ВОХР, столовая |
420 |
460 |
480 |
450 |
500 |
410 |
520 |
550 |
590 |
600 |
|
6 |
Учебно-вспомогательные мастерские |
1390 |
1290 |
1250 |
1360 |
1480 |
1690 |
1780 |
1260 |
1630 |
1280 |
|
7 |
Склад (ледник) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
8 |
Литейный цех |
1540 |
1630 |
1520 |
1580 |
1420 |
1980 |
1300 |
1500 |
1600 |
1400 |
|
9 |
Медпункт |
2100 |
2000 |
2300 |
2560 |
2400 |
2250 |
2330 |
2660 |
2440 |
2110 |
|
10 |
Насосная станция Насосная станция (6 кВ) |
2200 4420 |
2300 4330 |
42204450 |
2400 4500 |
2150 4480 |
2130 4550 |
2110 4620 |
2230 4810 |
2440 4120 |
2550 4100 |
|
11 |
Градирня |
430 |
390 |
450 |
480 |
500 |
510 |
620 |
350 |
480 |
520 |
|
12 |
Заводоуправление |
120 |
170 |
180 |
190 |
210 |
220 |
250 |
240 |
230 |
220 |
|
13 |
Ремонтно-механический цех |
950 |
980 |
1010 |
1520 |
930 |
1080 |
1210 |
1320 |
1110 |
1100 |
|
14 |
Цеховые сверления |
8200 |
8250 |
8290 |
8280 |
8150 |
9000 |
9150 |
8220 |
8260 |
8350 |
|
15 |
Корпус вспомогательных служб (главного механика) |
1300 |
1350 |
1290 |
1400 |
1250 |
1280 |
1420 |
1490 |
1500 |
1550 |
|
16 |
Станция нейтрализации |
890 |
900 |
920 |
950 |
940 |
1050 |
1100 |
1250 |
1150 |
1010 |
|
17 |
Отстойники |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
18 |
Компрессорная Компрессорная (6 кВ) |
1130 1200 |
1210 1280 |
1250 1340 |
1110 1330 |
1150 1550 |
1230 1450 |
1240 1250 |
1250 1300 |
1290 1390 |
1300 1450 |
|
19 |
Склады (ЦИС и ЦАС) |
250 |
360 |
250 |
320 |
380 |
450 |
290 |
270 |
310 |
360 |
|
20 |
Главный магазин |
380 |
400 |
450 |
480 |
500 |
590 |
570 |
610 |
375 |
365 |
|
21 |
Депо электрокар, гараж |
100 |
130 |
150 |
170 |
190 |
210 |
220 |
250 |
260 |
290 |
|
22 |
Открытый склад леса |
120 |
150 |
190 |
130 |
185 |
140 |
210 |
230 |
170 |
165 |
|
23 |
Резервуар для гуссмазки |
150 |
175 |
120 |
140 |
130 |
150 |
180 |
190 |
200 |
230 |
|
24 |
Открытая складская площадка |
300 |
350 |
380 |
390 |
400 |
320 |
360 |
370 |
410 |
430 |
Рис.0.
→ - питание от п./ст. системы.
