Описание экспериментальной установки

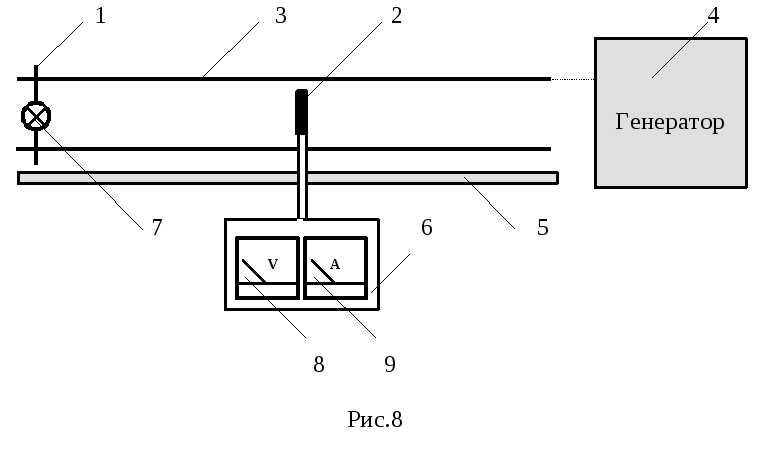

Для определения длины и частоты стоячей электромагнитной волны и изучения распределения амплитуд колебаний электрического и магнитного полей в стоячей электромагнитной волне используется установка, функциональная схема которой, приведена на рис.8.
Включив генератор 4 в сеть, дать ему прогреться в течении 10 - 15 минут.
Настроить двухпроводную линию 3, перемещая мостик 1 вдоль нее до образования стоячей электромагнитной волны (при этом лампочка 7 на мостике должна гореть наиболее ярко).
Для изучения распределения амплитуд колебаний электрического и магнитного полей в стоячей электромагнитной волне необходимо, перемещая блок 6 с датчиками полей 2, фиксировать по приборам 8 и 9 значения напряжения U и тока I в цепи датчиков полей и соответствующие значения координат по линейке 5. По полученным данным построить график распределения U = f (x) и I = f (x).
Учитывая, что распределения амплитуд колебаний электрического и магнитного полей в стоячей электромагнитной волне совпадают с распределением амплитуд колебаний U = f (x) и I = f (x), определить расстояния между пучностями, длину электромагнитной волны и ее частоту .
КОНТРОЛЬНЫЕ ВОПРОСЫ
Каковы основные различия между бегущей и стоячей волнами?
Напишите полную систему уравнений Максвелла для электромагнитного поля.
Что называется током смещения? Каково его магнитное действие и как его можно обнаружить?
Какова связь между переменными электрическим и магнитным полями?
РЕКОМЕНДУЕМАЯ ЛИТЕРАТУРА
1. Сивухин Д.В. Общий курс физики. - М.: Наука, 1985, т.3.
2. Савельев И.В. Курс физики. - М.: Наука, 1989, т.2.
3. Калашников С.Г. Электричество. - М.: Наука, 1964.
4. Детлаф А.А., Яворский Б.М. Курс физики.- М.: Высшая школа, 1977, т.2.
5. Зисман Г.А., Тодес О.М. Курс общей физики. - М.: Наука, 1969, т.2.
-
Трофимова Т.И. Курс физики. - М.: Высшая школа, 1994.
-
Фриш С.Э., Тиморева А.В. Курс общей физики. - М.: Наука, 1968, т.3.
