Обозначения, принятые в курсовой работе.
А – площадь поверхности трубок радиатора;
- площадь живого
сечения эквивалентно трубопровода
блока, радиаторных трубок и соединяющих
трубок;
а – размер радиатора по глубине;
b – размер радиатора по глубине;
- скорость потока
воздуха;
-
удельная теплоемкость при постоянном
давлении;
- гидравлический
диаметр трубочек радиатора;
- мощность теплового
потока отводимого от ДВС в охлаждающую
жидкость;
К – коэффициент теплопередачи;
- эквивалентная
шероховатость трубок радиатора,
соединяющего трубопровод, эквивалентного
трубопровода для каналов блока;
- длина эквивалентных
трубопроводов для каналов блоки
цилиндров
;
- длина радиаторных
трубок и соединяющего трубопровода;
- давление на выходе
и на входе в насос;
- объемный расход
охлаждающей жидкости;
G – массовый расход;
G – ускорение свободного падения;
Н – напор насоса;
- мощность потока
жидкости;
- мощность насоса
системы охлаждения;
n – количество трубок в радиаторе;
α – коэффициент теплоотдачи;
β – коэффициент живого сечения;
-
температурный коэффициент объемного
расширения;
-
коэффициенты гидравлического трения
в блоке, радиаторе и соединяющем
трубопроводе;
- коэффициент
теплопроводности;
- КПД насоса системы
охлаждения;
- КПД радиатора;
- плотность
охлаждающей жидкости;
S – шаги трубок радиатора;
- коэффициент
местных потерь в термостате;
- коэффициент
кинематической вязкости;
- толщина стенок
трубок радиатора;
- коэффициент
оребрения;
- критерий Грасгофа;
- критерий Прантля;
Nu – критерий Нусельта;
Re - критерий Рейнольдса;
- перепад температур
охлаждающей жидкости на входе в ДВС и
выходе из ДВС;
-
среднелогарифмический
температурный напор.
Введение
Курсовая работа состоит из двух частей. Первая – гидравлический расчет системы охлаждения ДВС, вторая - тепловой расчет.
Целью курсовой работы является ознакомление со схемой системы, набором необходимых для расчета исходных данных и методикой выполнения гидравлических и тепловых расчетов применительно к системе охлаждения ДВС, в которой радиатор выполнен в виде системы n гидравлически параллельно – соединенных между собой трубок
Гидравлический расчет системы охлаждения двс.

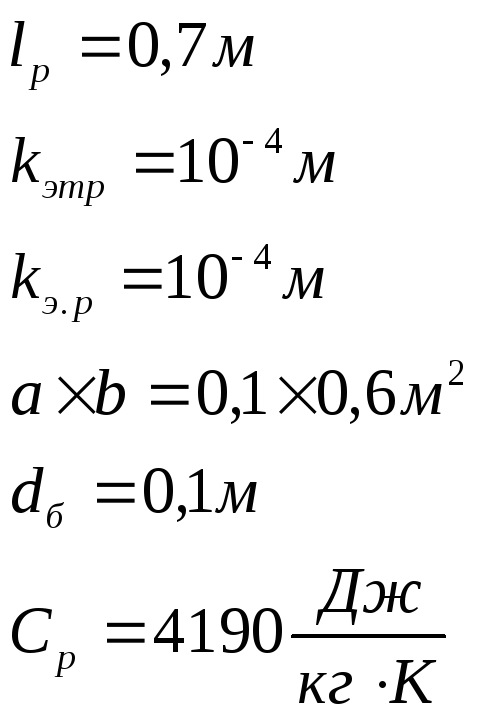

Исходные данные для гидравлического расчета системы охлаждения ДВС:
Требуется рассчитать
гидравлический диаметр
трубок, из которых состоит радиатор
системы охлаждения ДВС, при условии,
что охлаждающая жидкость циркулирует
по большому кругу охлаждения и необходимо
отводить от двигателя тепловой поток
мощностью
при заданном перепаде температур
охлаждающей жидкости на входе и выходе
в ДВС.
Заданными также
являются величины мощности
на валу насоса
системы охлаждения и его полный КПД
.
Принципиальная
схема системы охлаждения изображена
на рис 1.1. При гидравлическом расчете
местные потери учесть только в термостате.
Нагрев охлаждающей жидкости происходит
в рубашке блока V
– образного двигателя, гидравлический
тракт которого может быть представлен
как система из двух параллельно
соединенных трубопроводов
