6.16. Обеззараживание сточных вод
Ультрафиолетовое облучение
Принимаем 2 рабочих и 1 резервную установки ультрафиолетового облучения УДВ 576 производительностью 2000 м3/ч. Мощность электродвигателя 48 кВт, максимальное рабочее давление 1,2 атмосферы, диаметр патрубков 600,800 мм, размеры 6000х7000 мм, масса 4500-4800.
6.17 Выпуск сточных вод в водоем
Для сброса очищенных сточных вод в водоем применяют береговые и русловые выпуски.
Береговые выпуски имеют меньшую стоимость, однако в начальном створе не обеспечивают необходимого смешения потоков и, следовательно, могут применяться только для выпуска сточных вод с концентрацией загрязнений, не влияющих на санитарное состояние водоема.
Рассеивающие русловые выпуски обеспечивают наиболее полное смешение сточной воды с водой водоема.
Так как nо<nтр, то принимаем сосредоточенный выпуск сточных вод в водоем.

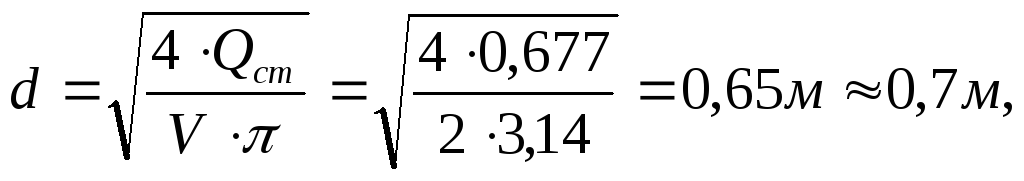

Диаметр выпуска, м:
(6.17.1)
где, Qст= Qобщ (м3/с)=0,677 м3/с;
V – скорость в выпускной трубе,2м/с;
7 Расчет сооружений по обработке осадка
Исходные данные: Рос=6,5 т/сут
Vос=97,1 м3/сут
Wос=93,5%
Р=11,385 т/сут
W=99,3%
Vила=1610 м3/сут
Требуемая площадь илоуплотнителя:
Fполез=(6,5+11,385)·1000/24·2=372,6 м2 (7.1)
Принимаем 4 ил уплотнителя шириной 10 м.
Vуп.ос.=(Рсух+Uсух)·100/(100-Wуп)·Руп
Vуп.ос.=(11,385+6,5)·100/(100-97)·1,02=584,5 м3/сут
Объем иловой воды:
Vил.в=Vил+Vос-Vуп.о
Vил.в=1610+97,1-584,5=1122,6 м3/сут
7.1 Сбраживание осадка в метотенках
Количество беззольного вещества:
Рбез=Рсух·(100-Вос)·(100-Зос)/100·100 (7.1.1)
Рбез=6,5·(100-5)·(100-30)/100·100=4,322 т/сут
Рбез=11,385·(100-6)·(100-25))/100·100=8,026 т/сут (7.1.2)
Общее количество смеси осадков по сухому веществу:
Мсух=Рсух+Исух
Мсух=6,5+11,385=17,885 т/сут
Vсм=30,233
Средняя влажность ила и осадка 97%.
Принимаем термофильный метод сбраживания +530С.
Требуемый объем метантенка:
Vн=100·Vсм/Д (7.1.4)
Vн=100·584,5/19=3076
N= Vн/ Vтип
N=3076/1600=2
Принимаем 2 резервуара: 902-2-227
d=12,5
полезный объем одного резервуара 1000
высота: верхняя часть конуса 1,9
цилиндрическая часть 6,5
нижняя часть конуса 2,15
строительный объем: здания обслуживания 652
7.2 Выход газа. Газгольдеры
Rlim=0,53·Рбз+0,44·Ибз/Рбз+Ибз
Rlim=0,53·4,322+0,44·8,026/4,322+8,026=0,47
Расход беззольного вещества:
Rч= Rlim-Ки·Д (7.2.2)
Rч=47-0,4·19=39,4%
Удельный расход газа:
Гуд= Rч/100 (7.2.2)
Гуд=39,4/100=0,394
Общий выход газа из метатенка:
Гобщ=Гуд·Мбз·1000 (7.2.3)
Гобщ=0,394·8,026·1000=3162
Требуемая емкость:
Vгаз=Гобщ·t/24 (7.2.4)
Vгаз=3162·2/24=263,5
Принимаем 1 газгольтер: d=300
V=300 м3
Общая способность сжатого газа:
Д=Гобщ·Gгаз
Д=3162·5000=15810000=1,5 ккал/сут (7.2.5)
Требуемый расход тепла на подогрев осадка:
Дм=С·V·(Т1-Т2) (7.2.6)
Дм=1350·584,5·(53-17)=2,8·107
Обезвоживание осадка на иловых площадках
Fил.пл.=Vсм·365/qуд·К1 (7.2.7)
Fил.пл.=584,5·365/0,8·0,9=29,6 Га
Полная площадь иловых площадок:
Fпол=29,6·1,2=35,52 Га
Список используемых источников
СНиП 2.04.02-85 «Канализация. Наружные сети и сооружения». – М. 1986г.
Справочник проектировщика – канализация населенных мест и промышленных предприятий. Под редакцией Самохина. М. 1981г.
Справочник проектировщика. Наружные сети и сооружения. Репина Б.Н., М 1995г.
Очистка сточных вод. Лошицкая М.П. Высшая школа 1983г.
«Необходимая степень очистки сточных вод» Методические указания. Стафейчук Л.В.
«Расчет сооружений по очистке городских сточных вод и обработке осадка» Колова А.Ф., Пчелкин А.Г.
«Гидравлический расчет канализационных сетей» Таблицы Лукиных.
Укрупненные показатели стоимости строительства
