3.4.2 Расчёт надёжности камер видео наблюдений.

Блок 1 – Видеокамеры:

Блок 2 – линии связи, по которым передается видео сигнал от камер на центральный пульт охраны;

Блок 3 – пульт охранной сигнализации;

Блок 4 – блок питания.

Рисунок 6 – Структурная схема для расчета надежности видеокамер

Из опыта известно, что показатели безотказности элементов каждого блока равны:

Для расчета надежности по схеме (Рисунок 6) определим вероятность безотказной работы каждого блока:

• Блок 1: ,

• Блок 2: ;

• Блок 3: ;

• Блок 4: .

Рассчет надежности блоков и КСЗИ с контролем:

Тогда вероятность безотказной работы системы сигнализации буде вычисляться по формуле.

На Рисунке 7 приведены графики изменения вероятностей безотказной работы в зависимости от времени.

Рисунок 7 - Вероятности безотказной работы отдельных блоков и системы сигнализации в целом

Интенсивность отказов блоков определяется по формулам (4):

Построим графики зависимости интенсивностей от времени (Рис. 8).

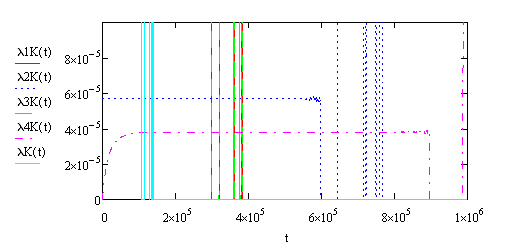

Рисунок 8 – Графики изменения интенсивностей в зависимости от времени

3.4.3 Расчёт надёжности сигнализации.

Блок 1 – датчики:

а) датчики открытия двери;

б) датчики движения;

Блок 2 – линии связи, по которым передается сигнал от датчиков на центральный пульт охраны;

Блок 3 – пульт охранной сигнализации;

Блок 4 – блок питания.

Рисунок 6 – Структурная схема для расчета надежности сигнализации

Из опыта известно, что показатели безотказности элементов каждого блока равны:

Для расчета надежности по схеме (Рисунок 6) определим вероятность безотказной работы каждого блока:

• Блок 1:,

• Блок 2: ;

• Блок 3: ;

• Блок 4: .

Рассчет надежности блоков и КСЗИ с контролем:

На Рисунке 7 приведены графики изменения вероятностей безотказной работы в зависимости от времени.

Рисунок 7 - Вероятности безотказной работы отдельных блоков и системы сигнализации в целом

Интенсивность отказов блоков определяется по формулам (4):

Построим графики зависимости интенсивностей от времени (Рис. 8).

Рисунок 8 – Графики изменения интенсивностей в зависимости от времени

3.4.4 Расчёт надёжности пожарной сигнализации.

Блок 1 – датчики:

а) датчики дыма;

б) датчики температуры;

Блок 2 – линии связи, по которым передается сигнал от датчиков на пульт пожарной охраны;

Блок 3 – пульт охранной сигнализации;

Блок 4 – блок питания.

Рисунок 6 – Структурная схема для расчета надежности сигнализации

Из опыта известно, что показатели безотказности элементов каждого блока равны:

Для расчета надежности по схеме (Рисунок 6) определим вероятность безотказной работы каждого блока:

• Блок 1:,

• Блок 2: ;

• Блок 3: ;

• Блок 4: .

Рассчет надежности блоков и КСЗИ с контролем:

На Рисунке 7 приведены графики изменения вероятностей безотказной работы в зависимости от времени.

Рисунок 7 - Вероятности безотказной работы отдельных блоков и системы сигнализации в целом

Интенсивность отказов блоков определяется по формулам (4):

Построим графики зависимости интенсивностей от времени (Рис. 8).

Рисунок 8 – Графики изменения интенсивностей в зависимости от времени

Вывод: При данном уровне коэффициента готовности требуется увеличить периодичность профилактических работ до 4 раз в год, увеличить глубину контроля, или установить более надежное оборудование.
