Ргр1 информатика
.docМИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное бюджетное образовательное учреждение
высшего профессионального образования
МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ МАШИНОСТРОИТЕЛЬНЫЙ
УНИВЕРСИТЕТ (МАМИ)
/ УНИВЕРСИТЕТ МАШИНОСТРОЕНИЯ /
Кафедра: «Автоматика и процессы управления»
Факультет: «Автоматизация и информационные технологии»
Дисциплина: «Информатика»
Расчетно-графическая работа №1.
Тема:
«Использование средств автоматизации Excel и VBA для разработки приложений обработки данных СУБД»
Группа: 2-АиСн-5
Студент: Царева Кристина Сергеевна
Преподаватель: Поповкин Александр Викторович
Вариант: №1
Москва
2014
Задание к расчётно-графической работе № 1
Тема: Исследование возможностей разработки приложений в среде Visual Basic for Application для обработки данных реляционных СУБД, исследование возможностей создания пользовательского интерфейса на основе форм, рассмотрение методов расширения функциональности приложений за счет сторонних компонент.
Задачи:
• Создать приложение с несколькими формами в Visual Basic for Application;
• Создать базу данных в Ms Access, спроектировав ее структуру и запросы;
• Заполнить базу данных и провести отладку запросов;
• Разработать алгоритмы обработки данных в приложении;
• Отладить приложение, разработать и проверить контрольный пример;
• Подготовить отчет.
Оборудование и принадлежности:
Персональный компьютер с установленной операционной системой Microsoft Windows, система управления электронными таблицами Ms Excel с установленной средой Visual Basic for Applications, СУБД Ms Jet и среда Ms Access.
Основные теоретические сведения
ADO (ActiveX Data Objects - объекты данных, построенные как объекты ActiveX) - это часть архитектуры универсального доступа к данным от Microsoft. ADO является частью более крупномасштабной технологии под названием MDAC (Microsoft Data Access Components) . Термин MDAC является общим обозначением для всех разработанных компанией Microsoft технологий, связанных с базами данных. К этому набору относятся ADO, OLE DB, ODBC и др.
Технология ADO базируется на возможностях СОМ, а именно интерфейсов OLE DB. OLE DB представляет собой интерфейс системного уровня, обеспечивающий доступ к различным источникам данных, изолируя приложение от вида источника. ADO представляет собой высокоуровневый программный интерфейс для доступа к OLE DB-интерфейсам. ADO содержит набор объектов, используемых для соединения с источником данных, для чтения, добавления, удаления и модификации данных.
Согласно терминологии ADO, любой источник данных (база данных, электронная таблица, файл) называется хранилищем данных, с которым при помощи провайдера данных взаимодействует приложение. Провайдеры ADO обеспечивают соединение приложения, использующего данные через ADO, с источником данных (сервером SQL, локальной базой данных, файловой системой и т. д.). Для каждого типа хранилища данных должен существовать провайдер ADO. Провайдер "знает" о местоположении хранилища данных и его содержании, умеет обращаться к данным с запросами и интерпретировать возвращаемую служебную информацию и результаты запросов с целью их передачи приложению.
Технология ADO завоевала популярность у разработчиков, благодаря универсальности - базовый набор интерфейсов OLE DB имеется в каждой современной операционной системе Microsoft. Поэтому для обеспечения доступа приложения к данным достаточно лишь правильно указать провайдер соединения ADO и затем переносить программу на любой компьютер, где имеется требуемая база данных и установленная ADO.
Так как технология ADO основана на стандартных интерфейсах СОМ, которые являются системным механизмом Windows, это сокращает общий объем работающего программного кода и позволяет распространять приложения без вспомогательных программ и библиотек.
При использовании технологии ADO в VBA нам необходимо знать следующее:
Методы:
Create - создает объект подключения. Автоматически вызывается при инициализации.
Connect - открывает соединение. Автоматически вызывается при запросе.
Destroy - уничтожает объект подключения и объект записей. Вызывается автоматически при выходе из программы.
Disconnect - закрывает открытые записи и подключения. Вызывается автоматически при выходе из программы.
Query - выполняет SQL запрос. Результат запроса помещается в объект Recordset. Возвращает время, когда был выполнен запрос.
Свойства:
Connection - объект соединения
Recordset - результат выполнения запроса
DataSoure - источник данных. Полное имя книги Excel.
Header - учитывать заголовки (да/нет). По умолчанию нет. В этом случае имена полей назначаются автоматически F1 ... Fn. Если да, первая строка диапазона считается заголовком поля.
Ход выполнения работы
-

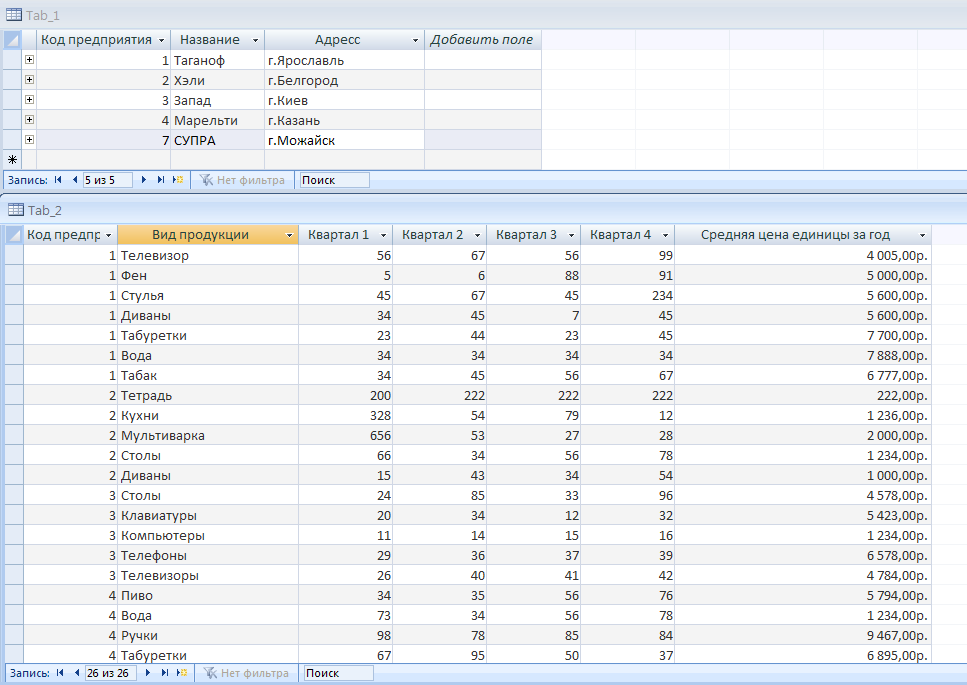

Создала две таблицы и заполнила их в Access
-
Спроектировала структуру и запросы
-
Создала кнопку, которой присвоила макрос на открытие главной формы
-
Создала формы для стартового окна и запросов в среде VBA
-
Используя синтаксис VBA, разработала программный код на выполнение задач РГР и создала обработчики событий для кнопок формы
Программный код
Dim t1 As Boolean
Dim t2 As Boolean
Private Sub CommandButton1_Click() 'Загрузить таблицу 1'
Me.ListBox1.Clear
Dim cn As New ADODB.Connection
Dim rs As New ADODB.Recordset
Dim cmd As String
Dim sql As String
Dim i As Integer
Dim j As Integer
Dim y As Integer
cmd = "Provider = Microsoft.Ace.OLEDB.12.0; Data Source =" & ActiveWorkbook.Path & "\BD.accdb;Persist Security Info=False"
sql = "Select * From Tab_1"
cn.ConnectionString = cmd
cn.Open
rs.Open sql, cn
i = 1
y = rs.Fields.Count - 1
Me.ListBox1.ColumnCount = y + 1
While Not (rs.EOF)
For j = 0 To y
Me.ListBox1.AddItem ""
Me.ListBox1.List(0, 0) = "Код предприятия"
Me.ListBox1.List(0, 1) = "Название"
Me.ListBox1.List(0, 2) = "Адрес"
Me.ListBox1.AddItem ""
Me.ListBox1.List(i, j) = rs.Fields(j)
Next j
i = i + 1
t1 = True
rs.MoveNext
Wend
rs.Close
cn.Close
End Sub
Private Sub CommandButton17_Click()
UserForm5.Show
End Sub
______________________________________________________________
Private Sub CommandButton2_Click() 'Загрузить таблицу 2'
Me.ListBox2.Clear
Dim cn As New ADODB.Connection
Dim rs As New ADODB.Recordset
Dim cmd As String
Dim sql As String
Dim i As Integer
Dim j As Integer
Dim y As Integer
cmd = "Provider = Microsoft.Ace.OLEDB.12.0; Data Source =" & ActiveWorkbook.Path & "\BD.accdb;Persist Security Info=False"
sql = "Select * From Tab_2"
cn.ConnectionString = cmd
cn.Open
rs.Open sql, cn, adOpenDynamics
i = 1
y = rs.Fields.Count - 1
Me.ListBox2.ColumnCount = y + 1
While Not (rs.EOF)
For j = 0 To y
Me.ListBox2.AddItem ""
Me.ListBox2.List(0, 0) = "Код"
Me.ListBox2.List(0, 1) = "Вид продукции"
Me.ListBox2.List(0, 2) = "Квартал1"
Me.ListBox2.List(0, 3) = "Квартал2"
Me.ListBox2.List(0, 4) = "Квартал3"
Me.ListBox2.List(0, 5) = "Квартал4"
Me.ListBox2.List(1, 6) = "Средняя цена"
Me.ListBox2.AddItem ""
Me.ListBox2.List(i, j) = rs.Fields(j)
Next j
i = i + 1
t2 = True
rs.MoveNext
Wend
rs.Close
cn.Close
End Sub
____________________________________________________________________
Private Sub CommandButton13_Click() 'Удалить из таблицы1'
Dim cn As New ADODB.Connection
Dim rs As New ADODB.Recordset
Dim cmd As String
Dim sql As String
Dim l As Integer
Dim x As String
Dim i As Integer
Dim j As Integer
Dim y As Integer
If t1 = False Then
MsgBox "Сначало загрузите таблицу1", vbExclamation: Exit Sub
Else
For l = 0 To ListBox1.ListCount - 1
If Me.ListBox1.Selected(l) Then
x = Me.ListBox1.List(l)
End If
Next l
If x = "" Then
MsgBox "Выделите строку со значениями", vbExclamation: Exit Sub
Else
cmd = "Provider = Microsoft.Ace.OLEDB.12.0; Data Source =" & ActiveWorkbook.Path & "\BD.accdb;Persist Security Info=False"
sql = "Delete Tab_1.Kod, Tab_1.Nazv, Tab_1.adr FROM Tab_1 WHERE ((Tab_1.Kod)=" & x & ");"
MsgBox "Данные успешно удалены"
cn.ConnectionString = cmd
cn.Open
rs.Open sql, cn, adOpenDynamics
cn.Close
End If
End If
End Sub
____________________________________________________________________
Private Sub CommandButton14_Click() 'Удалить из таблицы2'
Dim cn As New ADODB.Connection
Dim rs As New ADODB.Recordset
Dim cmd As String
Dim sql As String
Dim l As Integer
Dim x As String
Dim i As Integer
Dim j As Integer
Dim y As Integer
Dim q As String
If t2 = False Then
MsgBox "Сначала загрузите таблицу2", vbExclamation: Exit Sub
Else
For l = 0 To ListBox2.ListCount - 1
If Me.ListBox2.Selected(l) Then
x = Me.ListBox2.List(, 0)
q = Me.ListBox2.List(, 1)
End If
Next l
If x = "" Then
MsgBox "Выделите строку со значениями", vbExclamation: Exit Sub
Else
q = Chr(34) & q & Chr(34)
cmd = "Provider = Microsoft.Ace.OLEDB.12.0; Data Source =" & ActiveWorkbook.Path & "\BD.accdb;Persist Security Info=False"
sql = "DELETE Tab_2.kod, Tab_2.vid, Tab_2.kv1, Tab_2.kv2, Tab_2.kv3, Tab_2.kv4, Tab_2.sred FROM Tab_2 WHERE (((Tab_2.Kod)=" & x & ") AND ((Tab_2.vid)=" & q & "));"
MsgBox "Данные успешно удалены"
cn.ConnectionString = cmd
cn.Open
rs.Open sql, cn, adOpenDynamics
cn.Close
End If
End If
End Sub
Private Sub ListBox1_DblClick(ByVal Cancel As MSForms.ReturnBoolean) 'Редактор таблицы 1'
Dim cn As New ADODB.Connection
Dim rs As New ADODB.Recordset
Dim cmd As String
Dim sql As String
Dim l As Integer
Dim x As String
Dim Na As String
Dim ad As String
Dim ko As String
Dim i As Integer
Dim j As Integer
Dim y As Integer
For l = 0 To ListBox1.ListCount - 1
If Me.ListBox1.Selected(l) Then
x = Me.ListBox1.List(l)
End If
Next l
If x = "" Then
MsgBox "Выделите строку со значениями", vbExclamation: Exit Sub
Else
ko = InputBox("Введите код предприятия")
Na = InputBox("Введите название")
ad = InputBox("Введите адрес")
If ko = Empty Or Na = Empty Or ad = Empty Then GoTo Oshibka
Na = Chr(34) & Na & Chr(34)
ad = Chr(34) & ad & Chr(34)
cmd = "Provider = Microsoft.Ace.OLEDB.12.0; Data Source =" & ActiveWorkbook.Path & "\BD.accdb;Persist Security Info=False"
sql = "UPDATE Tab_1 SET Tab_1.Kod =" & ko & ", Tab_1.Nazv =" & Na & ", Tab_1.adr =" & ad & " WHERE (((Tab_1.Kod)=" & x & "));"
MsgBox "Данные успешно изменены"
cn.ConnectionString = cmd
cn.Open
rs.Open sql, cn, adOpenDynamics
cn.Close
GoTo Konec
Oshibka:
MsgBox ("Введены не все значения.")
Konec:
End If
End Sub
____________________________________________________________________
Private Sub ListBox2_DblClick(ByVal Cancel As MSForms.ReturnBoolean) 'Редактор таблицы 2'
Dim cn As New ADODB.Connection
Dim rs As New ADODB.Recordset
Dim cmd As String
Dim sql As String
Dim l As Integer
Dim x As String
Dim y As String
Dim ko As String
Dim vi As String
Dim k1 As String
Dim k2 As String
Dim k3 As String
Dim k4 As String
Dim sre As String
Dim i As Integer
Dim j As Integer
Dim q As String
For l = 0 To ListBox2.ListCount - 1
If Me.ListBox2.Selected(l) Then
x = Me.ListBox2.List(, 0)
q = Me.ListBox2.List(, 1)
End If
Next l
If x = "" Then
MsgBox "Выделите строку со значениями", vbExclamation: Exit Sub
Else
q = Chr(34) & q & Chr(34)
ko = InputBox("Код?")
vi = InputBox("Вид?")
k1 = InputBox("Квартал1?")
k2 = InputBox("Квартал2?")
k3 = InputBox("Квартал3?")
k4 = InputBox("Квартал4?")
sre = InputBox("Средняя цена?")
If Not IsNumeric(ko) Or Not IsNumeric(k1) Or Not IsNumeric(k2) Or Not IsNumeric(k3) Or Not IsNumeric(k4) Or Not IsNumeric(sre) Then GoTo Oshibka
vi = Chr(34) & vi & Chr(34)
cmd = "Provider = Microsoft.Ace.OLEDB.12.0; Data Source =" & ActiveWorkbook.Path & "\BD.accdb;Persist Security Info=False"
sql = "UPDATE Tab_2 SET Tab_2.Kod =" & ko & ", Tab_2.vid =" & vi & ", Tab_2.kv1 =" & k1 & ", Tab_2.kv2 =" & k2 & ", Tab_2.kv3 =" & k3 & ", Tab_2.kv4 =" & k4 & ", Tab_2.sred =" & sre & " WHERE (((Tab_2.Kod)=" & x & ") AND ((Tab_2.vid)=" & q & "));"
MsgBox "Данные успешно изменены"
cn.ConnectionString = cmd
cn.Open
rs.Open sql, cn, adOpenDynamics
cn.Close
GoTo Konec
Oshibka:
MsgBox ("Введены не все значения или не соответсвует тип данных")
Konec:
End If
End Sub
____________________________________________________________________
Private Sub CommandButton16_Click() 'Добавить в таблицу1'
Dim cn As New ADODB.Connection
Dim rs As New ADODB.Recordset
Dim cmd As String
Dim sql As String
Dim l As Integer
Dim x As String
Dim Na As String
Dim ad As String
Dim ko As String
Dim i As Integer
Dim j As Integer
Dim y As Integer
ko = InputBox("Введите код предприятия")
Na = InputBox("Введите название")
ad = InputBox("Введите адрес")
If ko = Empty Or Na = Empty Or ad = Empty Then GoTo Oshibka
Na = Chr(34) & Na & Chr(34)
ad = Chr(34) & ad & Chr(34)
cmd = "Provider = Microsoft.Ace.OLEDB.12.0; Data Source =" & ActiveWorkbook.Path & "\BD.accdb;Persist Security Info=False"
sql = "INSERT INTO Tab_1 VALUES (" & ko & "," & Na & ", " & ad & ");"
MsgBox "Данные успешно изменены"
cn.ConnectionString = cmd
cn.Open
rs.Open sql, cn, adOpenDynamics
cn.Close
GoTo Konec
Oshibka:
MsgBox ("Введены не все значения или не соответсвует тип данных")
Konec:
End Sub
____________________________________________________________________
Private Sub CommandButton15_Click() 'Добавить в таблицу2'
Dim cn As New ADODB.Connection
Dim rs As New ADODB.Recordset
Dim cmd As String
Dim sql As String
Dim l As Integer
Dim x As Integer
Dim y As String
Dim ko As String
Dim vi As String
Dim k1 As String
Dim k2 As String
Dim k3 As String
Dim k4 As String
Dim sre As String
Dim i As Integer
Dim j As Integer
Dim q As String
ko = InputBox("Код?")
vi = InputBox("Вид?")
k1 = InputBox("Квартал1?")
k2 = InputBox("Квартал2?")
k3 = InputBox("Квартал3?")
k4 = InputBox("Квартал4?")
sre = InputBox("Средняя цена?")
If Not IsNumeric(ko) Or Not IsNumeric(k1) Or Not IsNumeric(k2) Or Not IsNumeric(k3) Or Not IsNumeric(k4) Or Not IsNumeric(sre) Then GoTo Oshibka
vi = Chr(34) & vi & Chr(34)
cmd = "Provider = Microsoft.Ace.OLEDB.12.0; Data Source =" & ActiveWorkbook.Path & "\BD.accdb;Persist Security Info=False"
sql = "INSERT INTO Tab_2 VALUES (" & ko & ", " & vi & ", " & k1 & ", " & k2 & "," & k3 & "," & k4 & "," & sre & ");"
MsgBox "Данные успешно изменены"
cn.ConnectionString = cmd
cn.Open
rs.Open sql, cn, adOpenDynamics
cn.Close
GoTo Konec
Oshibka:
MsgBox ("Введены не все значения или не соответсвует тип данных")
Konec:
End Sub
Private Sub CommandButton3_Click() 'Вывести данные о продукции выпуск которой непрерывно увеличивался'
UserForm2.ListBox1.Clear
Dim cn As New ADODB.Connection
Dim rs As New ADODB.Recordset
Dim cmd As String
Dim sql As String
Dim i As Integer
Dim j As Integer
Dim y As Integer
cmd = "Provider = Microsoft.Ace.OLEDB.12.0; Data Source =" & ActiveWorkbook.Path & "\BD.accdb;Persist Security Info=False"
sql = "SELECT Tab_2.kod, Tab_2.vid FROM Tab_2 WHERE (((kv1)<[kv2]) AND ((kv2)<[kv3]) AND ((kv3)<[kv4]));"
cn.ConnectionString = cmd
cn.Open
rs.Open sql, cn, adOpenDynamics
i = 1
y = rs.Fields.Count - 1
UserForm2.ListBox1.ColumnCount = y + 1
While Not (rs.EOF)
For j = 0 To y
UserForm2.ListBox1.AddItem ""
UserForm2.ListBox1.List(0, 0) = "Код"
UserForm2.ListBox1.List(0, 1) = "Вид продукции"
UserForm2.ListBox1.AddItem ""
UserForm2.ListBox1.List(i, j) = rs.Fields(j)
Next j
i = i + 1
rs.MoveNext
Wend
rs.Close
cn.Close
UserForm2.Show
End Sub
____________________________________________________________________
Private Sub CommandButton4_Click() 'Сведения о годовом выпуске и годовой стоимости выпуска для произвольно заданного предприятия и определенной продукции.'
UserForm3.ListBox1.Clear
Dim cn As New ADODB.Connection
Dim rs As New ADODB.Recordset
Dim cmd As String
Dim sql As String
Dim i As Integer
Dim j As Integer
Dim y As Integer
Dim x As String
Dim z As String
x = Chr(34) & InputBox("Введите название фирмы") & Chr(34)
z = Chr(34) & InputBox("Введите название продукции") & Chr(34)
cmd = "Provider = Microsoft.Ace.OLEDB.12.0; Data Source =" & ActiveWorkbook.Path & "\BD.accdb;Persist Security Info=False"
sql = "SELECT [kv1]+[kv2]+[kv3]+[kv4] AS [Годовой выпуск], Tab_2.sred, Tab_1.Nazv, Tab_2.vid FROM Tab_1 INNER JOIN Tab_2 ON Tab_1.Kod = Tab_2.kod WHERE (((Tab_1.Nazv)=" & x & ") AND ((Tab_2.vid)=" & z & "));"
cn.ConnectionString = cmd
cn.Open
rs.Open sql, cn, adOpenDynamics
i = 1
y = rs.Fields.Count - 1
UserForm3.ListBox1.ColumnCount = y + 1
While Not (rs.EOF)
For j = 0 To y
UserForm3.ListBox1.AddItem ""
UserForm3.ListBox1.List(0, 0) = "Годовой выпуск"
UserForm3.ListBox1.List(0, 1) = "Годовая стоимость выпуска"
UserForm3.ListBox1.List(0, 2) = "Название предприятия"
UserForm3.ListBox1.List(0, 3) = "Вид продукции"
UserForm3.ListBox1.AddItem ""
UserForm3.ListBox1.List(i, j) = rs.Fields(j)
Next j
i = i + 1
rs.MoveNext
Wend
rs.Close
cn.Close
UserForm3.Show
End Sub
____________________________________________________________________
Private Sub CommandButton5_Click() 'Суммарная стоимость выпуска для каждого предприятия'
UserForm4.ListBox1.Clear
Dim cn As New ADODB.Connection
Dim rs As New ADODB.Recordset
Dim cmd As String
Dim sql As String
Dim i As Integer
Dim j As Integer
Dim y As Integer
cmd = "Provider = Microsoft.Ace.OLEDB.12.0; Data Source =" & ActiveWorkbook.Path & "\BD.accdb;Persist Security Info=False"
sql = "SELECT Tab_2.Kod, Round(Sum(Tab_2.sred)) AS [Суммарная стоимость], Tab_1.nazv FROM Tab_1 INNER JOIN Tab_2 ON Tab_1.Kod = Tab_2.kod GROUP BY Tab_2.Kod, Tab_1.nazv;"
cn.ConnectionString = cmd
cn.Open
rs.Open sql, cn, adOpenDynamics
i = 1
y = rs.Fields.Count - 1
UserForm4.ListBox1.ColumnCount = y + 1
While Not (rs.EOF)
For j = 0 To y
UserForm4.ListBox1.AddItem ""
UserForm4.ListBox1.List(0, 0) = "Код предприятия"
UserForm4.ListBox1.List(0, 1) = "Суммарная стоимость"
UserForm4.ListBox1.List(0, 2) = "Название предприятия"
UserForm4.ListBox1.AddItem ""
UserForm4.ListBox1.List(i, j) = rs.Fields(j)
Next j
i = i + 1
rs.MoveNext
Wend
rs.Close
cn.Close
UserForm4.Show
End Sub
Private Sub CommandButton6_Click() 'Уменьшение на 5% выпуска квартала 1 для заданного предприятия'
Dim cn As New ADODB.Connection
Dim rs As New ADODB.Recordset
Dim cmd As String
Dim sql As String
Dim x As String
x = Chr(34) & InputBox("Введите название фирмы") & Chr(34)
cmd = "Provider = Microsoft.Ace.OLEDB.12.0; Data Source =" & ActiveWorkbook.Path & "\BD.accdb;Persist Security Info=False"
sql = "UPDATE Tab_1 INNER JOIN Tab_2 ON Tab_1.Kod = Tab_2.kod SET Tab_2.kv1 = [kv1]-(([kv1]/100)*5) WHERE (((Tab_1.Nazv)=" & x & " ));"
cn.ConnectionString = cmd
cn.Open
rs.Open sql, cn, adOpenDynamics
MsgBox ("Данные успешно обновлены")
End Sub
____________________________________________________________________
Private Sub CommandButton12_Click() 'Выход'
UserForm1.Hide
End Sub
Private Sub UserForm_Click()

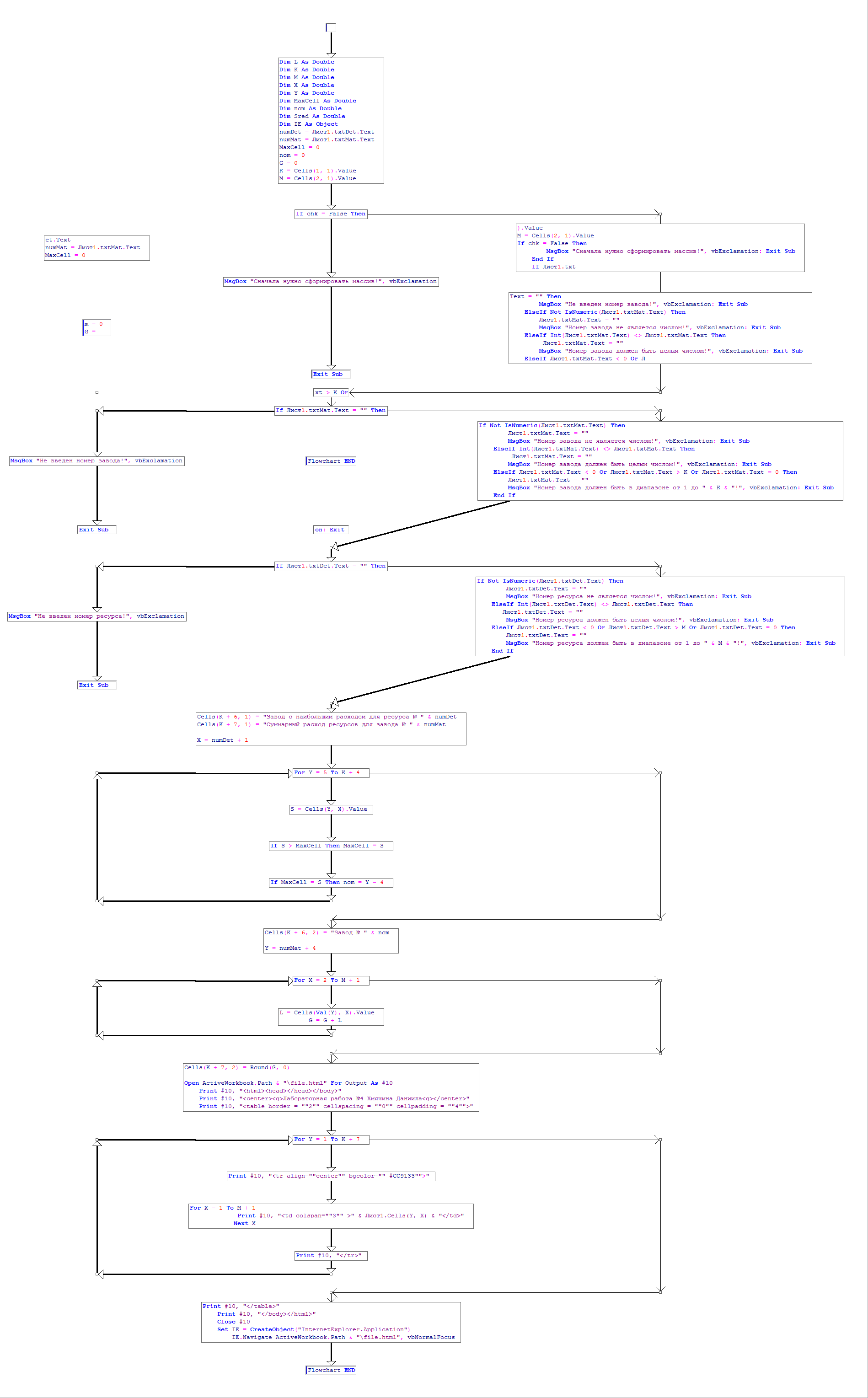

Блок-схемы алгоритмов
.
Вывод: В соответствии с индивидуальным заданием выполнено проектирование и создание базы данных в среде Access. Произведено начальное заполнение базы данных по указанному заданию. Сформирована структура рабочего листа вывода справочных данных. Выполнено проектирование средства автоматизации. Разработан пользовательские интуитивно-понятные формы в среде VBA. Произведена разработка приложения для соединения и редактирования базы данных, а так же программный код макросов в среде VBA. Работа выполнена в полном объеме.
Список литературы
-
Джон Уокенбах. Excel 2010 Power Programming with VBA. Издательство: Вильямс 2011 г. - 944 стр. ISBN 978-5-8459-1721-8;
-
Игорь Гайдышев Решение научных и инженерных задач средствами Excel, VBA и C/C++ Издательство: БХВ-Петербург 2004 г. - 512 стр. ISBN 5-94157-477-0;
-
Ганс-Йоахим Берндт. Измерение, управление и регулирование с помощью макросов VBA в Word и Excel. Издательство: МК-Пресс 2008 г. – 256 стр.
-
Игорь Гайдышев Решение научных и инженерных задач средствами Excel, VBA и C/С++ Издательство: БХВ-Петербург 2004 г. – 512 стр.
