- •Mf-25 (с2-23) 0.25 Вт, 10 кОм, 1%, Резистор металлопленочный
- •3,9 КОм 0,25Вт 1% Резистор металлопленочный (с2-33)
- •100 Ом 0,25Вт 1% Резистор металлопленочный (с2-33)
- •De1b3kx331ka5b, x1y1 конденсатор. 330 пф
- •1 КОм 0,25Вт 0,5% 25ppm Резистор металлопленочный (с2-33)
- •1 КОм 0,25Вт 0,5% 25ppm Резистор металлопленочный (с2-33)
- •30 КОм 0,25Вт Small 5% Резистор металлопленочный (с2-33)
100 Ом 0,25Вт 1% Резистор металлопленочный (с2-33)
Сопротивление: |
100 Ом |
Допустимое отклонение: |
1% |
Номинальная мощность: |
0,25 Вт |
Габариты (D*L): |
2,5*6,8 мм |
Температурный коэффициент: |
±50 ppm/°C |
Макс. рабочее напряжение: |
250 В |
Серия: |
MFR |
Аналог: |
С2-33 |
Колебательный контур промежуточной частоты
De1b3kx331ka5b, x1y1 конденсатор. 330 пф
класс |
X1Y1 |
Номинальное переменное напряжение (50/60 Гц) Uac,В |
250 |
Емкость, мкФ, нФ |
0.33 |
Допуск номинальной емкости,% |
10 |
Тип |
DE(KX) |
Диэлектрик |
керамика |
Корпус |
круглый |
Выводы |
радиальные проволочные |
Длина корпуса L,мм |
- |
Диаметр(ширина) корпуса D(W),мм |
9 |
Толщина корпуса T,мм |
8 |
Расстояние между выводами F,мм |
9 |
Рабочая температура,С |
-25...85 |
Производитель |
Murata |
2.4.2Катушка индуктивности EC24-270K
2.4.2.1 В качестве катушки индуктивности колебательного контура промежуточной частоты была выбрана катушки индуктивности марки EC24-270K.
Постоянные индуктивности EC24-270К представляют собой миниатюрную катушку с ферритовым сердечникам, размещенную в изолирующем корпусе с двумя выводами. Применяются в радио-, электронной технике. На рисунке изображены размеры корпуса катушки индуктивности EC24-270K.

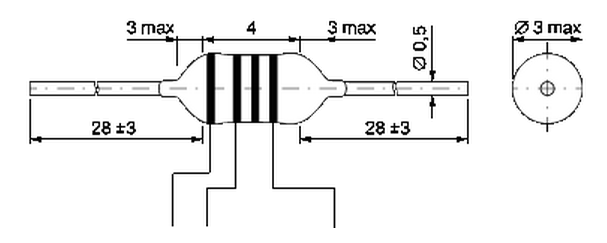

Рисунок 2.4 – Размеры корпуса катушки индуктивности EC24-270K
В таблице 2.4 приведены технические характеристики катушки индуктивности EC24-R47M .
Таблица 2.4– Технические характеристики катушки индуктивности EC24-R47M
Тип: |
EC24 |
Номинальная индуктивность: |
27 мкГн |
Допуск номинальной индуктивности: |
10%
|
Максимальный постоянный ток: |
270 мА |
Активное сопротивление: |
1.35 Ом |
Добротность: |
40 |
Диапазон температур: |
-20...+100 °C |
Способ монтажа: |
в отверстие |
Длина корпуса: |
10 мм |
Диаметр (ширина)корпуса: |
3 мм |
1 КОм 0,25Вт 0,5% 25ppm Резистор металлопленочный (с2-33)
Сопротивление: 1 кОм
Допустимое отклонение: 0,5%
Номинальная мощность: 0,25 Вт
Габариты (D*L): 2,5*6,8 мм
Температурный коэффициент: ±25 ppm/°C
Макс. рабочее напряжение: 250 В
Серия: MFR
Аналог: С2-33
Конденсаторы!!!!подсроечник
С выхода колебательного контура сигнал поступает на вход повторителя, применение которого аналогично первому повторителю на микросхеме HA1-2539-5.
На рисунке 3.19 изображен выходной сигнал с повторителя.
Рисунок 3.19– Выходной сигнал повторителя
2.1.1.1 В качестве операционного усилителя выберем HA1-25395.
HA1-25395 – высокоскоростной широкополосный операционный выходной усилитель, имеющий высокую нагрузочную способность по выходу.
При скорости нарастания выходного напряжения 600В/мкс и полосе пропускания 600МГц усилитель идеально подходит для использования в высокоскоростных системах сбора данных. В таблице 2.1 приведены технические характеристики операционного усилителя HA1-25395
Выбор элемента для повторителя
Таблица 2.1– технические характеристики операционного усилителя HA1-25395
Напряжение питания |
±12В |
Скорость нарастания выходного напряжения |
600В/мкс |
коэффициент усиления разомкнутой цепи обратной связи |
15 |
Полоса пропускания (Кус ≥10) |
600Мгц |
Низкое напряжение смещения |
8мВ |
Шум входного напряжения |
6нВ/ |
Диапазон выходного напряжения |
±10В |
Ток смещения |
20мкВ/0С |
Текущее смещение |
6мкА |
Входное сопротивление |
10кОм |
Входная емкость |
1пФ |
Коэффициент усиления |
10 |
Выходной ток |
±20мА |
Выходное сопротивление |
30Ом |
Ток питания |
20мА |
Диапазон рабочих температур |
-550С до 1250С |
3.6 RC фильтр низких частот
3.6.1С выхода повторителя сигнал поступает на RC фильтр низких частот (ФНЧ), который подавляет высокие частоты. На рисунке 3.20 изображен выходной сигнал с ФНЧ.
Рисунок 3.20 – Выходной сигнал с ФНЧ
Выбор элементов для ФНЧ
