Система технического диагностирования гцна (стд гцна)
СТД ГЦНА является автоматизированной системой технического диагностирования, предназначенной для определения технического состояния главных циркуляционных насосных агрегатов реакторной установки по данным контроля теплотехнических и вибрационных параметров и выдачи законченных диагностических сообщений о состоянии ГЦНА и формирования сигналов о превышении вибрации выше заданных уровней.

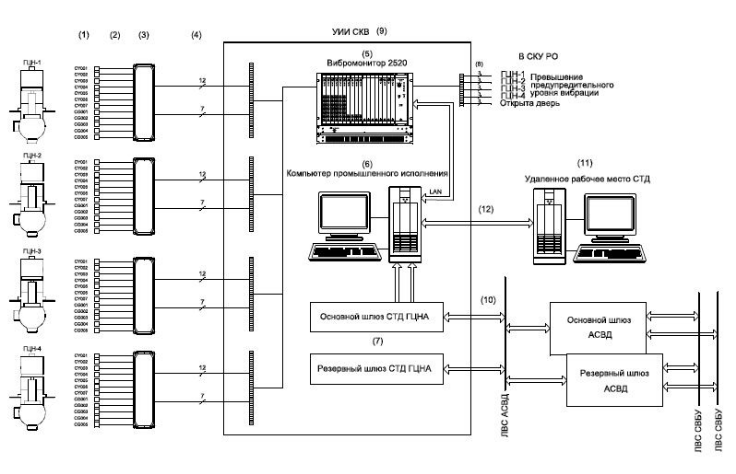

Структурная схема СТД ГЦНА представлена на рисунке 12.2.2
Рис. 12.2.2. Структурная схема СТД ГЦН
В состав СТД ГЦНА включены:
первичные преобразователи виброконтроля (1) с кабелями (2) и устройствами согласования, расположенными в соединительных коробках;
соединительные коробки (3);
блочные линии связи от соединительных коробок до УИИ СКВ (4) (не входят в поставку СТД ГЦНА);
устройство информационно-измерительное системы контроля вибраций (9) в состав которого входят:
вибромонитор (5);
компьютер промышленного исполнения (6);
программное обеспечение СТД ГЦНА;
основной и резервный шлюзы связи с АСВД (7);
линии связи для передачи на БПУ через СКУ НЭ РО сигнала о превышении предупредительного уровня вибрации (8) (не входят в поставку СТД ГЦНА);
дублированные линии связи для организации обмена данными с СВБУ через серверы АСВД (10) (не входят в поставку СТД ГЦНА);
удаленное рабочее место (УРМ) (11), в виде персонального компьютера;
линии связи для организации обмена данными между СТД и УРМ (12) (не входят в поставку СТД ГЦНА).
СТД ГЦНА представляет собой автоматизированную систему, обеспечивающую выполнение следующих функций:
- контроль вибрационных характеристик ГЦНА;
- передача обработанных параметров вибрации в АСВД;
- формирование сигнала типа «сухой» контакт при достижении предупредительного уровня вибрации для отображения на панелях БПУ;
- контроль технического состояния аппаратной части системы;
- передача в АСВД сообщения при неисправности СТД ГЦНА;
- получение параметров теплотехнического контроля (ТТК) ГЦНА и данных о состоянии арматуры ГЦНА от АСВД;
- совместный анализ данных теплотехнического и вибрационного контроля ГЦНА с целью уточнения его технического состояния и выявления тенденций к изменению технического состояния;
- представление информации о результатах анализа технического состояния ГЦНА оперативному и техническому персоналу энергоблока;
- ведение собственного непрерывного архива данных.
Выполнение функции получения параметров теплотехнического контроля ГЦНА и данных о состоянии арматуры ГЦНА от АСВД обеспечивает СТД ГЦНА входными данными. Результатом совместного анализа данных теплотехнического и вибрационного контроля ГЦНА является формирование диагностических сообщений, отображаемых на мониторе СТД ГЦНА и передаваемых оперативному и техническому персоналу энергоблока в виде диагностических сообщений. Диагностическое сообщение состоит из диагноза и рекомендации.
Выполнение функции ведения непрерывного архива данных обеспечивает регистрацию всех данных, поступающих в СТД ГЦНА за период одной эксплуатационной кампании энергоблока.
СТД ГЦНА относится к восстанавливаемым, обслуживаемым системам длительного пользования. Первичные преобразователи, входящие в состав СТД ГЦНА, относятся к невосстанавливаемым и неремонтопригодным устройствам. Необходимый уровень надежности обеспечивается комплексом работ на стадиях разработки, изготовления и эксплуатации отдельных систем, входящих в СТД ГЦНА. По реализации информационных и вспомогательных функций СТД ГЦНА характеризуется следующими показателями надежности:
- наработка на отказ не менее 2×104ч;
- время восстановления ПТС не более 1 ч.
