Верхнее меню

Пример возможной реализации верхнего меню левого окна системы визуализации представлен на рисунке ниже.

Область верхнего расширенного (первое окно) меню содержит (слева направо):

• поле ввода команд, запросов или имен вызываемых видеокадров;

• набор кнопок для вызова специальных видеокадров и приложений (на рисунке: МКУ; СППБ; ТЗиБ; информация по системам);

• набор кнопок для вызова сервисных приложений (на рисунке: архивы и протоколы; тренды и гистограммы; пользовательский блокнот; печать видеокадра; вызов помощи и справки; смена пользователя; восстановление/запуск 2-го окна (на правом мониторе); выход.)

• область обобщенной диагностики серверов, сгруппированных по кластерам. При клике на данную область происходит вывод видеокадра с подробной диагностикой статуса серверов и состояния задач на серверах и данной рабочей станции;

• область диагностики состояния линий связи данного кластера, состояния задач на рабочей станции и серверах кластера, целостности данных на рабочей станции. При клике на данную область происходит вывод видеокадра с подробной диагностикой статуса серверов и состояния задач на серверах и данной рабочей станции;

• область диагностики низовой автоматики (на рисунке – ТПТС) с точки зрения каналов связи с ними. При клике на индикатор происходит вызов соответствующего индикатора диагностики низовой автоматики;

• показания даты;

• показания времени, которые одновременно являются и индикатором работоспособности рабочей станции. Цвет индикатора времени должен каждую секунду меняться со светло-зеленого на темно-зеленый. Если этого не происходит, значит задачи на данной рабочей станции не успевают обрабатываться или произошел иной сбой в работе.

При подведении курсора к любой кнопке или индикатору на экране появляются соответствующие всплывающие подсказки. Верхнее меню остальных окон представляет собой сокращенную версию меню главного окна (на первом мониторе). Пример возможной реализации окна для второго монитора приведен на рисунке ниже.

Поле ввода работает только на ввод имен видеокадров. Команда отображения видеокадров выполняется применительно к данному окну. Функция печати или сохранения изображения выполняется применительно к данному окну. Далее располагается кнопка открывания левого (главного) окна, если оно по каким-либо причинам было закрыто. Кнопка выхода закрывает данное окно. Индикатор времени выполняет те же функции, что в левом окне.

Нижнее меню

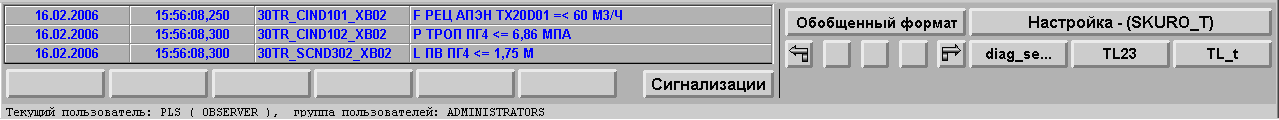

Пример нижнего меню главного окна приведен на рисунке ниже:

В нижней полоске меню выводится информация о текущем пользователе и группе пользователей, к которой он принадлежит. Левая часть меню служит для работы с сигнализациями. Данная область является только информационной и не предназначена для квитирования. В таблице выводятся три последние сигнализации.

Идеология работы с сигнализациями предполагает их индивидуальное квитирование. Поэтому, кнопка квитирования всех сигнализаций на текущем видеокадре отсутствует. Для квитирования индивидуальных сигнализаций требуется выбрать пиктограмму сигнала с нарушениями и квитировать наличие нарушений через всплывающее меню.

Под таблицей располагаются шесть динамических кнопок, которые становятся активными при наличии сигнализаций аналоговых сигналов на видеокадрах. Если на видеокадрах присутствуют индикаторы аналоговых сигналов, для которых есть не квитированные сигнализации, то имя такого видеокадра появляется на одной из шести кнопок, и эта кнопка выделяется цветом. Если видеокадров с не квитированными сигнализациями более одного, то вывод производится на несколько кнопок. Порядок расположения имен видеокадров на кнопках зависит от сканирования базы данных. Если видеокадров с нарушениями более шести, то на кнопки помещаются первые шесть видеокадров, на которых обнаружены нарушения. Остальные видеокадры с нарушениями никак не обозначаются. При клике на подсвеченную кнопку происходит переход к соответствующему видеокадру, который выводится в главном окне. Самой правой кнопкой является кнопка вызова приложения работы с сигнализациями.

Справа от области сигнализаций располагается область навигации с кнопками. Клик на кнопку «Обобщенный формат» выводит в окно основной формат для системы, имя которого определяется в конфигурационном файле рабочей станции. Клик на кнопку «» приводит к выводу в окно предыдущего видеокадра.

Клик на кнопку «» приводит к выводу в окно следующего видеокадра (после перехода к предыдущим), который был запомнен в последовательности выводимых видеокадров. Кнопки «», «» и «» (на рисунке они выведены без стрелок и расположены между «» и «») являются программируемыми индивидуально для каждого видеокадра. Если кнопки не были запрограммированы, то стрелки не отображаются и кнопки становятся неактивными.

В самой правой части располагаются программируемые кнопки. Кнопка «Настройка» служит для выбора режима настройки программируемых кнопок. На ней в скобках выводится имя текущего видеокадра, который будет привязан к программируемой кнопке. При клике на кнопку «Настройка» она становится утопленной, что означает вход в режим программирования. Повторный клик отключает режим программирования и «отжимает» кнопку. После программирования одной кнопки режим программирования отключается и кнопка «Настройка» переходит в отжатое положение. Клик правой клавишей манипулятора приводит к отображению окна с информацией о текущем видеокадре.

Ниже располагаются три программируемые кнопки. Если войти в режим программирования и кликнуть на кнопку, то имя программируемой модели появится на кнопке или старое имя заменяется на новое. Имя ограничивается 10 символами. Если оно длиннее, то имя обрезается до 9 символов, после которых выводится многоточие. Если кликнуть на программируемую кнопку, не входя в режим программирования, то в окне будет выведен видеокадр, который был запрограммирован для нее. Если кнопка не запрограммирована, то на ней ничего не выводится, и клик на нее ни к чему не приводит. Данные кнопки поддерживают режим запоминания параметров видеокадров, однако сами параметры не выводятся на кнопку. Таким образом, если на две разные кнопки запрограммировать один видеокадр с разными параметрами, то индикация на кнопках не будет отличаться, поскольку имя видеокадра одно и то же.

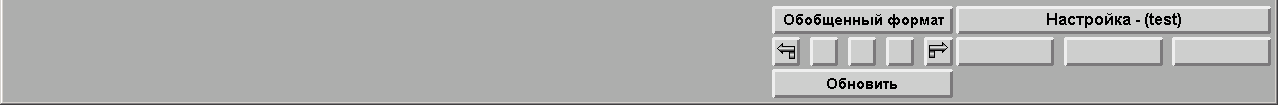

Нижнее меню остальных окон отличается от меню главного окна только отсутствием области работы с сигнализациями. Пример такого меню приведен на рисунке ниже.

Назначение кнопок аналогично кнопкам главного окна. Под нижним графическим меню находится полоска справочной информации, которая показывает имя рабочей станции и текущую загрузку процессора.
