8.5. Панели и пульты управления
Панели и пульты служат для размещения традиционных средств контроля и управления, установки дисплейных РС СВБУ, экранов коллективного пользования и выполняют следующие основные функции:
Формируют рабочее пространство БПУ, с которого осуществляется оперативное управление энергоблоком, а также отдельные функциональные зоны контроля и управления.
Образуют фиксированную информационную зону БПУ и выполняют ее функции в части, реализуемой с помощью традиционных средств контроля и управления.
Обеспечивают реализацию в полном объеме функций контроля и управления системами безопасности и СУЗ.
Представляют подтверждающую информацию для СППБ в дополнение к видеокадрам КФБ на дисплейных РС СВБУ.
Обеспечивают реализацию в полном объеме функций контроля и управления резервной зоны управления БПУ.
Обеспечивают реализацию основных функций контроля и управления системой электроснабжения собственных нужд энергоблока.
С помощью пультов формируются постоянные рабочие места оперативного персонала БПУ (ВИУР, ВИУТ и НСБ), на которых размещаются РС СВБУ для управления системами нормальной эксплуатации, встраиваемые панели мозаичных элементов контроля и управления, средства оперативной связи и т.д.
На БПУ и РПУ применяются панели и пульты, оборудованные малогабаритными мозаичными элементами контроля и управления. Схемотехнически элементы контроля и управления являются функциональными элементами подсистем АСУ ТП нижнего уровня, конструктивно вынесенными за их пределы и сгруппированными на пультах и панелях БПУ (РПУ) с целью обеспечения максимальной эффективности работы операторов.
Приборы контроля и управления имеют размер кратный одной ячейки и располагаются в мозаичной части панели. Маркировка МПКУ – надписи, знаки, рисунки и т.д. выполняются методом шелкографии на весь габарит панели или фрагментарно
Информационное обеспечение оперативного персонала БПУ подразделяется на следующие основные уровни:
обзорный уровень;
индивидуальный уровень.
Каждый уровень информационного обеспечения включает в себя:
средства отображения информации;
способы отображения, группировки и кодирования информации и органов управления;
способы доступа к информации и органам управления.
Все средства информационного обеспечения оперативного персонала БПУ подразделяются на зоны в соответствии с перечисленными выше уровнями. На обзорном уровне обеспечивается представление всему оперативному персоналу обзорной, обобщенной информации о состоянии энергоблока в целом:
информации о состоянии безопасности энергоблока;
основной информации, характеризующей режим работы энергоблока.
На индивидуальном уровне обеспечивается представление каждому оператору БПУ всей информации, необходимой этому оператору для выполнения предусмотренных проектом АЭС технологических функций в условиях нормальной эксплуатации и при нарушениях нормальной эксплуатации, включая аварии.
В современных проектах БПУ АЭС применяются конструкции, приведенные на рис. 8.5.1 и 8.5.2. Для размещения средств контроля и управления используется панельная конструкция высотой 2,2 (2,4) м с пультовой приставкой. Основанием для выбора такой пульт-панельной конструкции послужило то обстоятельство, что при одинаковой высоте расположения органов управления (ОУ) полезная площадь увеличивается не менее чем на 20 % в сравнении с чисто вертикальной конструкцией. При этом выбранная конструкция более удобна для оператора при работе из положения «стоя». В соответствии с рекомендациями ряда НД максимальная высота расположения органов управления составляет 1650–1600 мм от уровня пола.

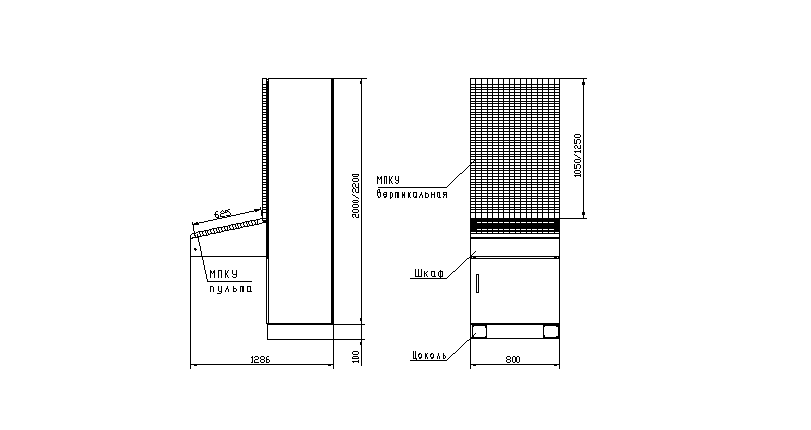

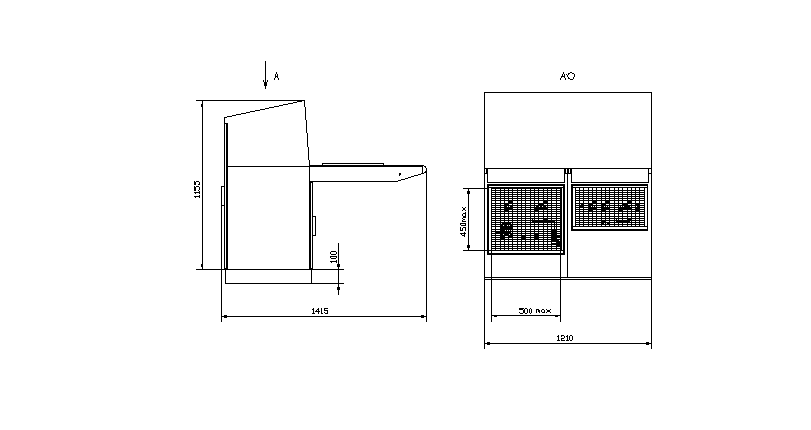

Рис. 8.5.1. Секция панели с пультовой приставкой
Рис. 8.5.2. РС СВБУ с мозаичной пультовой приставкой
Ниже приведены образцы основных используемых мнемознаков и элементов контроля и управления.

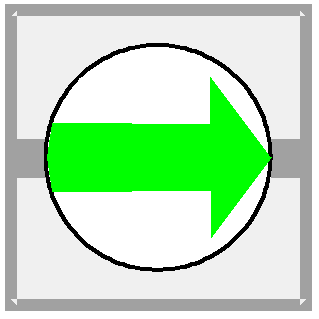

Мнемознаки оборудования
Мнемознак на мозаичном модуле |
Назначение |
Индикация насоса | |
Индикация насоса, имеющего индивидуальное управление (на панелях резервных средств контура оперативного управления) | |
Индикация вентилятора | |
Индикация вентилятора, имеющего индивидуальное управление | |

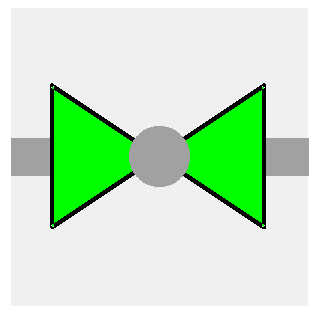

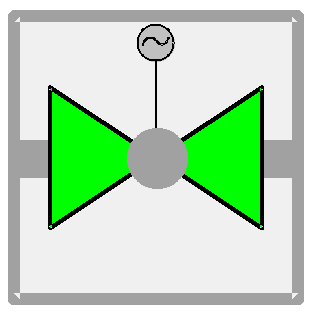

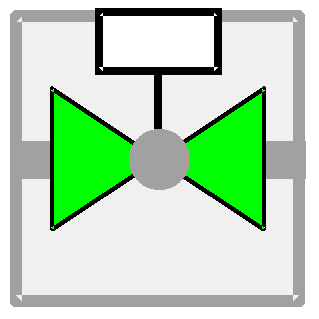

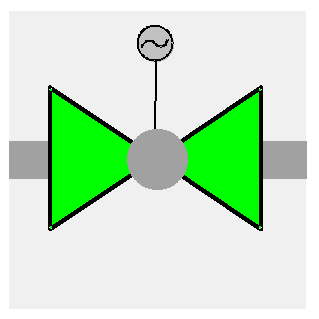

Индикация электроприводной арматуры | |

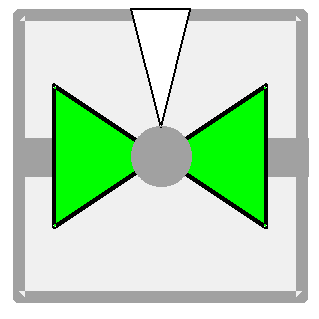

Индикация электроприводной арматуры, имеющей индивидуальное управление | |

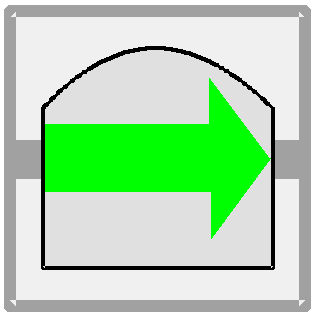

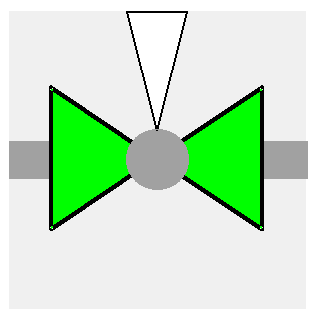

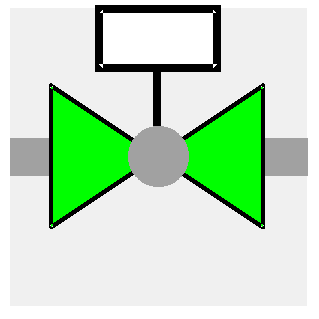

Индикация пневмоприводной арматуры | |
Индикация пневмоприводной арматуры, имеющей индивидуальное управление | |
Индикация регулирующей арматуры | |
Индикация регулирующей арматуры, имеющей индивидуальное управление | |

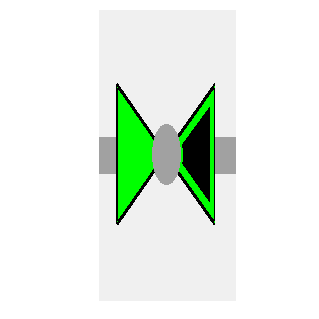

Индикация обратного клапана | |
Индикация ручной арматуры |

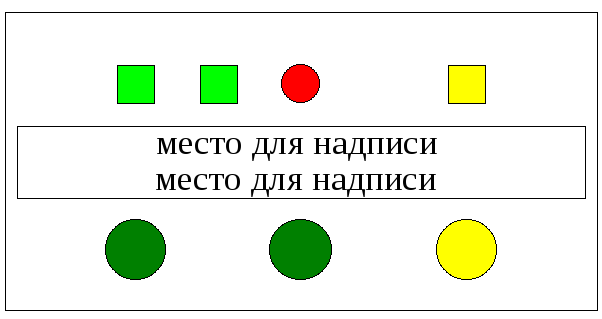

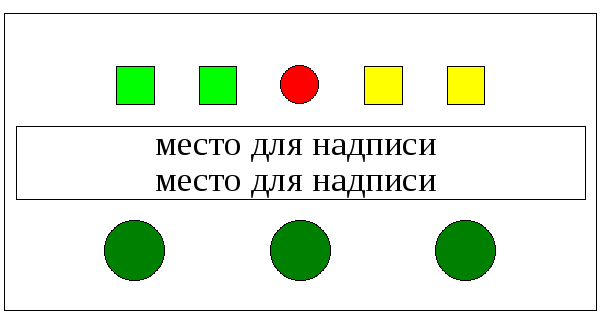

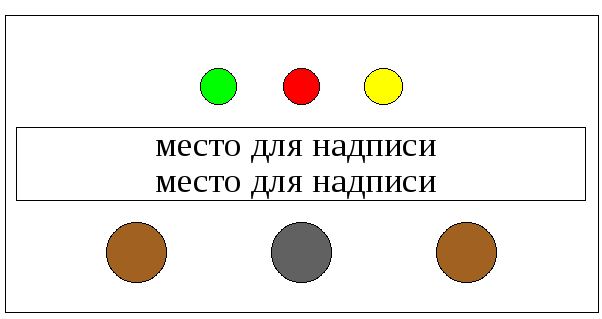

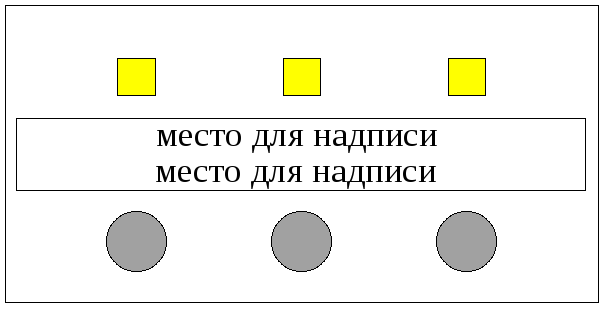

Вид маски и код панели элемента управления |
Назначение панели |
Элемент для группового управления | |
Элемент для подгруппового управления | |
Элемент для управления регулирующим клапаном | |

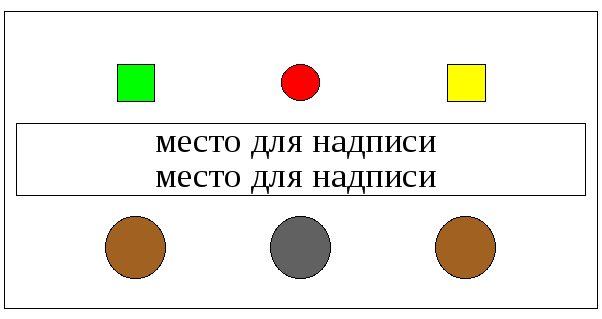

Элемент для управления клапаном с промежуточным остановом | |
Элемент АВР 2 из 3 или 1 из 3 | |
Элемент управления квитированием, снятием сигнала | |

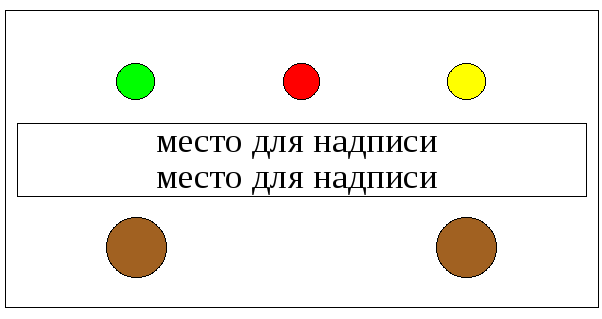

Элемент для управления клапаном без промежуточного останова | |
Элемент для управления двигателем насосов (моторный установщик) |
Сигналы индикации состояния управления на элементах управления
Вид сигнала |
Место сигнала |
Значение |
Нет света (при отсутствии сигнала лампы неисправности) |
Лампа позиции |
Фактическое положение |
Ровный свет |
Лампа позиции |
Фактическое положение |
|
Лампа неисправности |
Опрос (проверка) цепи управления (блокировки) Сигнал заблокирован |
Мигающий цвет 2 гц (режим мерцания) |
Лампа позиции |
Кнопка выбора управления нажата. Сигнал ПОДТВЕРЖДЕНИЯ отсутствует |
|
Лампа неисправности |
Повреждение линии управления |
Мигающий цвет 0,5 Гц |
Лампа позиции |
Ход привода ИМ без повреждений |

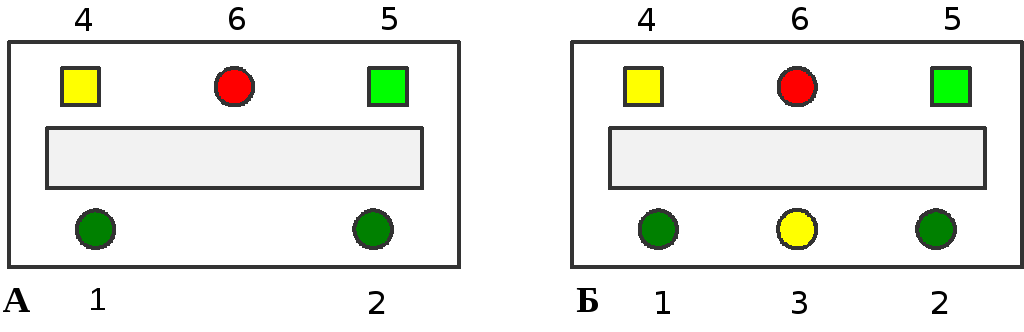

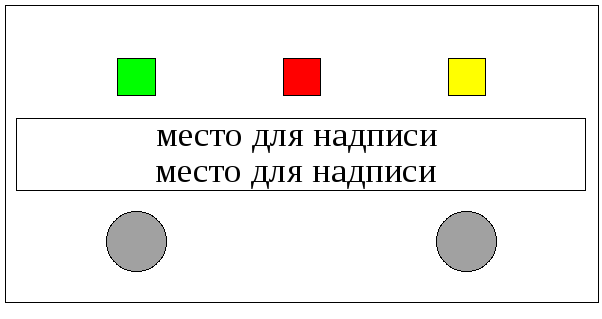

А– элемент управления приводами двигателей, сервоприводами, магнитными вентилями;
Б –элемент управления приводом с режимом останова в промежуточном положении;
1 – кнопка ВЫКЛ. (ЗАКР.);
2 – кнопка ВКЛ. (ОТКР.);
3 – кнопка СТОП;
4 – лампа ВЫКЛ.;
5 – лампа ВКЛ.;
6 – лампа НЕИСПРАВНОСТИ и ПРОИЗВОДИМОЙ ПРОВЕРКИ.

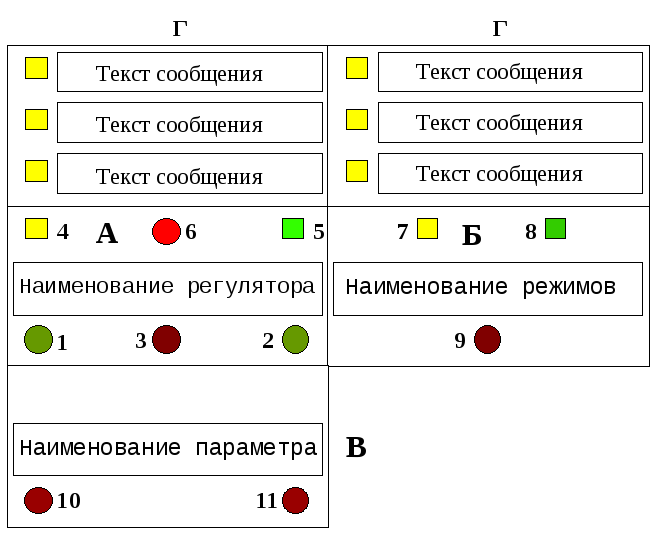

На рисунке приведены элементы, применяемые для управления регулятором и их взаимное расположение:
А – элемент управления ИМ регулирования (дистанционное управление);
Б– элемент выбора режима регулирования;
В – элемент установщик параметра;
Г – дополнительные ячейки состояния (возможна установка приборов контроля);
1 – кнопка движения на УМЕНЬШЕНИЕ ОТКРЫТИЯ;
2 – кнопка движения на УВЕЛИЧЕНИЕ ОТКРЫТИЯ;
3 – кнопка останова движения ИМ;
4 – лампа ЗАКР;
5 – лампа ОТКР;
6 – лампа НЕИСПРАВНОСТЬ или ПРОВЕРКА;
7 – лампа УПРАВЛЕНИЕ РУЧНОЕ;
8 – лампа УПРАВЛЕНИЕ АВТОМАТИЧЕСКОЕ;
9 – кнопка установки режима РУЧНОЕ/АВТОМАТИЧЕСКОЕ;
10 – кнопка уменьшения значения уставки параметра;
11 – кнопка увеличения значения уставки параметра.

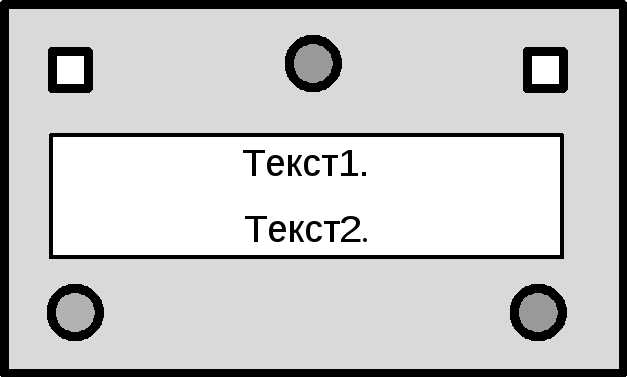

Для идентификации оператором назначения элемента управления каждый элемент имеет текстовую табличку размером 846 с указанием обозначения и сокращенного наименования оборудования:
Текст 1 – обозначение оборудования;
Текст 2 – сокращенное наименование оборудования.
Общее количество знаков в каждой строке таблицы не более 32. В табличках элементов управления применяются шрифта размером 3 мм .
