2.8. Электропитание суз
Оборудование электропитания СУЗ выполняет следующие функции:
Прием электроэнергии от систем энергоснабжения АЭС.
Организация автоматического включения резерва (АВР) при перерывах и недопустимых отклонениях параметров электроэнергии.
Защита оборудования СУЗ и кабелей при коротких замыканиях.
Контроль параметров напряжения.
Распределение и преобразование электроэнергии между потребителями СУЗ.
По функциональному назначению оборудование электропитания подразделяется на следующие группы:
- оборудование силового электропитания переменного тока,
- оборудование силового электропитания постоянного тока,
- оборудование надежного электропитания,
- оборудование электропитания от системы аварийного электроснабжения (САЭ).
На рисунках 2.8.1 и 2.8.2 приведены схемы силового электропитания и схема электропитания СУЗ в части САЭ соответственно.
Рис. 2.8.1. Схема силового электропитания СУЗ

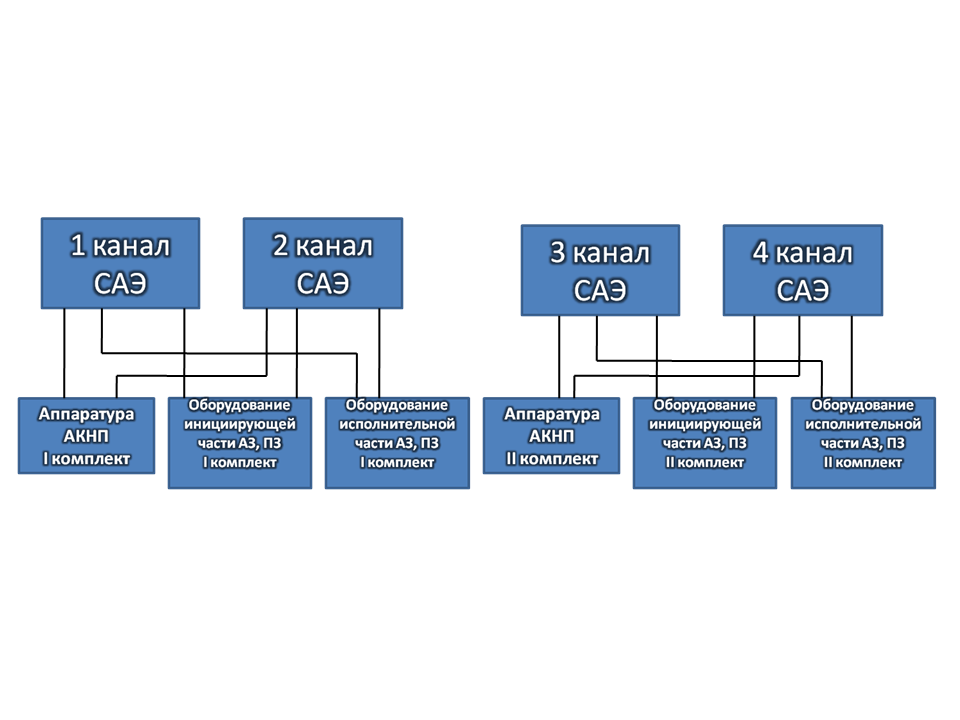

Рис. 2.8.2 Схема электропитания СУЗ систем аварийного электроснабжения (САЭ)
Оборудование силового электропитания переменного тока 380/220 В предназначено для основного питания устройств силового управления приводами ОР СУЗ. Оборудование электропитания постоянного тока напряжением 110 В предназначено для резервного питания тех же устройств при перерывах и недопустимых отклонениях напряжения основного питания 380/220 В. Оборудование надежного электропитания СУЗ переменного тока напряжением 380/220 В предназначено для бесперебойного электроснабжения потребителей СУЗ в нормальном режиме и в течении 1 часа в режиме обесточивания АЭС. Электропитание шкафов оборудования инициирующей и исполнительной частей АЗ, ПЗ, некоторые подсистемы ИДС – СУЗ (КРД-1,2) получают электропитание от источников САЭ.
Оборудование электропитания обеспечивает с необходимой надежностью электроэнергией требуемых параметров потребителей СУЗ и выполняет следующие функции в нормальных режимах:
приема электроэнергии переменного и постоянного тока от систем электроснабжения АЭС и распределения ее по потребителям (электрооборудованию КЭ СУЗ);
автоматическое переключение фидеров питания приводов ОР переменным током с основного ввода на резервный при снижении на основном вводе уровня напряжения ниже заданного;
восстановление штатной схемы электропитания после восстановлении заданного уровня напряжения на основном вводе;
контроль параметров напряжения;
защиты отходящих фидеров.
В состав оборудования электропитания входят шкафы:
шесть шкафов силового электропитания переменного тока ШП26.01;
два шкафа распределения силового электропитания постоянного тока ШП29;
два шкафа надежного электропитания ШП30.
Каждый шкаф ШП26.01 предназначен для приема электроэнергии напряжением 380/220 В, 50 Гц переменного тока от шкафов прерывателей электропитания с отключающими контакторами переменного тока (ШП6), электропитания шкафов ШСУ4 (включая организацию АВР цепей питания шкафов ШСУ4) и защиты выходных цепей. Каждый шкаф ШП26.01 осуществляет резервированного электропитание семи шкафов ШСУ4. Схема электропитания организована таким образом, что от каждого трансформатора СУЗ в нормальном режиме работы осуществляется электропитание половины приводов ОР. При перерыве питания на одном вводе переменного тока вся нагрузка подключается к остающемуся в работе вводу с помощью оборудования автоматического включения резерва (АВР), расположенного в шкафах ШП26.01.
При перерыве питания на двух вводах переменного тока вся нагрузка переключается на сеть 110В постоянного тока (питание от аккумуляторной батареи). Батарея рассчитана на работу в течение 3 с при максимальном суммарном токе 1300 А.
Каждый шкаф ШП29 предназначен для приема электроэнергии напряжением 110 В постоянного тока от шкафов прерывателей электропитания с отключающими контакторами постоянного тока (ШП6-1), организации резервного электропитания шкафов ШСУ4 и защиты выходных цепей. Каждый шкаф ШП29 осуществляет резервное электропитание половины шкафов ШСУ4. Схема электропитания организована таким образом, что от каждой аккумуляторной батареи в нормальном режиме работы осуществляется резервное электропитание половины приводов ОР.
Оборудование надежного электропитания предназначено для питания шкафов КЭ СУЗ во всех режимах работы энергоблока. Оборудование надежного электропитания состоит из двух идентичных шкафов ШП30. Каждый шкаф ШП30 предназначен для приема электроэнергии переменного тока напряжением 220 В, 50 Гц от инверторной сети, распределения ее между потребителями и защиты выходных цепей.
Каждый шкаф ШП30 осуществляет электропитание шкафов ШРС, ШКУ, ШГИ, ШСР-У, ШРСП, АРМ7, оборудования ПТК ИДС и питание оперативных цепей шкафов ШП26.01, ШП29, ШП30. Кроме того, в шкафах ШП30 осуществляется регистрация входного напряжения и токов потребления от СНЭ НЭ с записью полученной информации на носитель (карту памяти).
