Отказ свбу в аварийной ситуации
При отказе СВБУ в ходе переходного процесса возникшего из-за нарушения проектных пределов или аварийной ситуации операторы БПУ должны иметь возможность определить характер нарушения с помощью РЗУ, а также информации предоставляемой на панелях СБ, панелях/пультах СУЗ и ЭКП, независящей от СВБУ.
В зависимости от характера нарушения операторы определяют процедуру перевода энергоблока в «холодное» состояние – аварийный или плановый останов. Возможности контроля и управления, предоставляемые на панелях/пультах СБ и СУЗ для аварийного останова, а также сформированная для планового останова РЗУ, должны быть достаточны для перевода энергоблока в состояние «холодный» останов.
После полного формирования РЗУ необходимо провести ее анализ на предмет достаточности для выполнения всех действий операторов БПУ, предусмотренных инструкциями по ликвидации аварий.
Работа без свбу в «холодном» состоянии
В соответствии с принятыми за основу регламентными условиями эксплуатации энергоблока допускается длительный вывод из работы СВБУ для ремонтно-профилактических работ в «холодном» состоянии энергоблока, поэтому все функции контроля и управления необходимые в этом состоянии должны быть включены в состав РЗУ. Это должно быть учтено при анализе систем, задействованных при «холодном» останове.
Отказ свбу при перегрузке топлива и останове для ремонта
При отказе СВБУ в режимах перегрузки топлива или ремонтного расхолаживания с частичным дренированием теплоносителя первого контура операторам должны быть предоставлены функции контроля и управления необходимые для обеспечения отвода тепла от активной зоны. Операции по переводу РУ в «холодное» состояние без СВБУ запрещены, поскольку будет отсутствовать детальная информация по необходимым для этого системам нормальной эксплуатации.
Обеспечение контроля за проектными пределами
В процессе поддержания энергоблока в текущем стационарном состоянии после отказа СВБУ и выполнения процедуры планового останова операторы должны сохранять контроль за проектными пределами, поскольку могут возникнуть нарушения, требующие более жестких действий – аварийная разгрузка РУ или аварийный останов ключом АЗ, нарушения также требующие планового останова, но не допускающие выдержки времени, предусмотренной для отказа СВБУ и т.д. РЗУ совместно с информацией предоставляемой на панелях СБ, панелях/пультах СУЗ и ЭКП, независящей от СВБУ, обеспечивает операторам контроль за нарушением проектных пределов, требующих более жестких действий чем отказ СВБУ. Также должны быть зарезервированы управляющие функции необходимые для ликвидации или локализации таких нарушений.
Если нарушения проектных пределов не влияют на процедуру останова, установленную для отказа СВБУ, то для них допускается выдача обобщенной сигнализации неисправности или отказа системы. В данном случае оператор должен иметь возможность отключить работающее оборудование системы, если это не выполняется автоматически.
8.8. Экран коллективного пользования
Основным назначением ЭКП является интеграция и представление как обобщенной, так и детальной информации по всем технологическим параметрам энергоблока, состоянию основного оборудования и сигнализации отклонений от проектных пределов на информационном поле, постоянно доступном:
Основным операторам БПУ – ВИУР, ВИУТ и НСБ;
Оперативному персоналу периодически работающем на БПУ – НС РЦ, НС ТЦ, НС ЭЦ, НС АЭС и т.д.;
Руководящему эксплуатационному персоналу, который в соответствии с регламентом эксплуатации в определенных ситуациях выполняет функции технического руководства на БПУ – ГИС, ЗГИС, начальник РЦ, начальник ТЦ и т.д.
ЭКП обеспечивает постоянное представление информации о текущем состоянии энергоблока и основного технологического оборудования с использованием широкого набора различных видов средств представления информации, ее кодировки и сгруппированную в соответствии с уровнем важности и функциональным назначением. Информационная емкость площади ЭКП при этом на порядок превышает возможности одного видеокадра РС СВБУ. Это позволяет операторам вне зависимости от выполнения конкретных эксплуатационных задач (выполнения группы конкретных операций с дисплейных РС или панелей, ведение оперативных переговоров, работа с оперативной документацией и т.д.) сохранять оперативный контроль за состоянием энергоблока, а также обеспечивает координацию совместных действий операторов при работе в переходных и аварийных режимах.
ЭКП выполняет следующие функциональные задачи:
Обеспечение оперативного контроля за состоянием энергоблока и проектными пределами.
Обеспечение работы персонала БПУ как единой команды.
Сокращение объемов, необходимых навигационных действий операторов.
Функция обеспечения оперативного контроля за текущим состоянием энергоблока включает в себя следующие задачи:
Постоянное представление информации об основных технологических параметрах, определяющих выполнение основного производственного назначения энергоблока – выработку электроэнергии.
Постоянное представление информации о пределах и условиях безопасной эксплуатации, нарушение которых требует немедленных действий по ликвидации возникшей аварийной ситуации и предотвращения ее перерастания в аварию.
Постоянное представление информации о состоянии функций безопасности для выполнения диагностических процедур и принятия решений по предотвращению нарушений и ликвидации их последствий.
Постоянное представление информации необходимой для контроля за эксплуатационными пределами условиями, отклонение которых может вызвать вынужденную разгрузку энергоблока или внеплановый останов энергоблока, а также перерастание нарушения в аварийную ситуацию или аварию.
Для эффективной работы оперативного персонала БПУ как единой команды информационно-управляющий интерфейс ЭКП обеспечивает:
Взаимодействие ВИУР и ВИУТ при выполнении совместных действий по управлению энергоблоком.
Взаимодействие ВИУР и НС РЦ при их совместных действиях на БПУ по управлению оборудованием реакторного отделения.
Взаимодействие ВИУТ и НС ТЦ при их совместных действиях на БПУ по управлению оборудованием турбинного отделения.
Координация и руководство действиями операторов БПУ со стороны НСБ.
Взаимодействие с руководящим эксплуатационным персоналом, находящимся на БПУ в определенных ситуациях.
Одной из важных задач ЭКП является сокращение навигационных действий операторов на дисплейных РС СВБУ путем получения необходимой информации с ЭКП для оценки возникшей ситуации и принятия решения. Это позволяет снизить нагрузку на оператора в режимах нормальной эксплуатации и особенно становится актуальным при нарушениях в работе энергоблока, требующих немедленно или достаточно быстрого вмешательства операторов для предотвращения развития нарушения.
Для обеспечения выполнения данной задачи видеокадры ЭКП включают в свой состав параметры, необходимые для:
Определения нарушений пределов и условий безопасной эксплуатации энергоблока, требующих немедленного вмешательства операторов;
Контроля за состоянием ФБ и процедурой их восстановления;
Контроля за эксплуатационными пределами и условиями, нарушение которых может привести к разгрузке или внеплановому останову, а также перерастанию нарушения в аварийную ситуацию или аварию.
На рис. 8.8.1 приведена схема ЭКП в составе 8-ми видеокубов с габаритами 1000х750 мм по каждому при общих размерах ЭКП – 4000х1500 мм. Расположение ЭКП в компоновке БПУ таково, что операторы могут получать информацию отсюда практически из любой точки. На рис. 8.8.2 приведена схема подключения ПТК ЭКП, которая обеспечивает полную независимость представления информации операторам БПУ с ЭКП от состояния СВБУ.
Примерный перечень видеокадров ЭКП следующий (АЭС с энергоблоком БН-800):
1. Полная схема энергоблока с электрической частью.
2. Детальная схема первого контура.
3. Детальная схема второго контура.
4. Детальная схема третьего контура.
5. Полная схема контроля натрия.
6. Детальная схема электрической части энергоблока
7. Системы безопасности в составе всех каналов.
8 Полные схемы сложных систем нормальной эксплуатации.
9. Сигнализация состояния всех ПТК подсистем АСУ ТП.
10. Контроль состояния радиационной обстановки всего энергоблока.
11. Контроль состояния пожарной безопасности всего энергоблока.
12. Контроль состояния систем вентиляции основных зданий.
13. Протокол текущих событий.
14. Сигнализация состояния КФБ, основные параметры энергоблока.

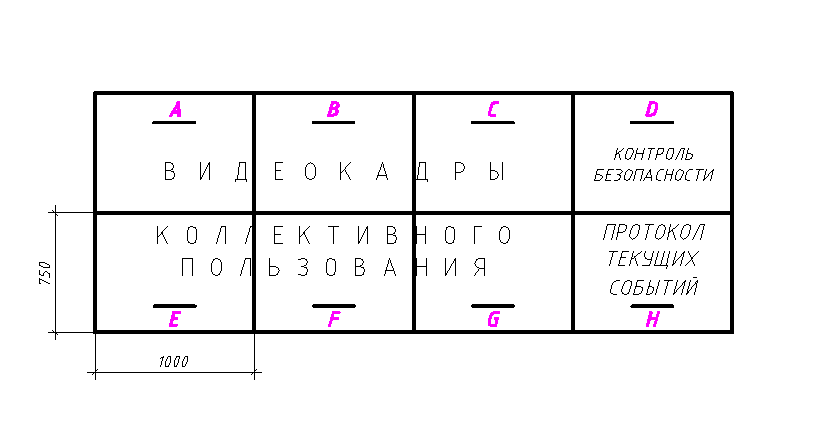

Рис. 8.8.1 Структурная схема ЭКП

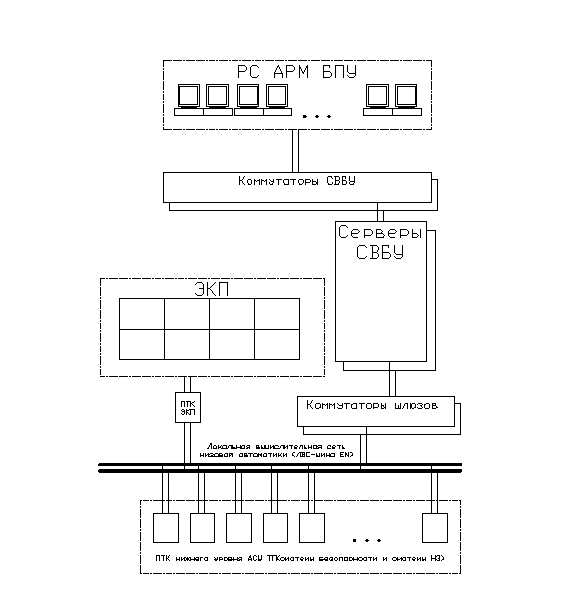

Рис. 8.8.2 Схема подключения ЭКП в структуре АСУ ТП
