8.2. Основы проектирования
При проектировании БПУ используется системный базовый метод – метод функционального проектирования (МЭК-60964). Метод включает следующие четыре операции:
- анализ функций;
- распределение функций;
- проверка и подтверждение достоверности распределения функций;
- анализ работы.
Анализ функций АЭС определяет иерархию целей для проектирования БПУ, охватывающую все рабочие состояния и аварийные ситуации. Эти цели должны включать производство электроэнергии и минимизацию радиоактивных выбросов как главную задачу. Цели могут быть развиты дальше как вспомогательные и использованы в процессе принятия решения.
Для реализации функций станции должен быть проведен анализ основного информационного потока и выявлены требования по его обработке. При определении объема информационного потока и требований к его обработке разработчик должен заложить в проект различные базовые события как нормально протекающие, так и аномальные (рис. 8.2.1 и 8.2.2).
Должны быть включены следующие события:
события, требующие операций, субъективно считающихся трудными из-за сложности интерпретации данных или управления, большой скорости управления и т.д.;
события, требующие высочайшей уверенности и правильной реакции оператора, например, на определенные аварийные условия;
события, имеющие важное значение для оценки вероятностного риска;
события, при которых остановка станции прогнозируется с высокой вероятностью, если вовремя не приняты корректирующие действия;
события, степень появления которых высока.
Количество событий должно быть достаточно большим, чтобы охватить все функции, связанные с иерархической целевой структурой. Разработчик должен проводить анализ задания для определения того, какие функции должны быть переданы человеку и какие «машине».
Следующие функции, присвоенные человеку:
ручное управление, включая резервный и автоматический контроль;
считывание информации, связанное как с ручным, так и с автоматическим управлением;
интеллектуальные задачи высшего уровня, такие, как диагноз причины аномальных и непредвиденных рабочих режимов и событий и выработка корректирующих действий.
Функции, присвоенные «машине», относятся к тем, которые достигнуты автоматическим управлением.
При этом анализе должны быть применены принципы инженерной психологии и критерии проектирования. Принципы и критерии, используемые при анализе, должны быть подтверждены документально и должны включать факторы, связанные со способностями и ограничениями персонала БПУ и автоматической системы

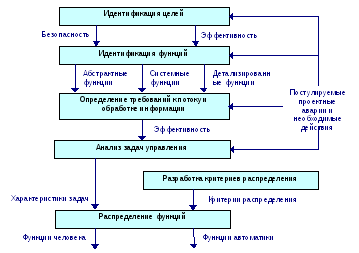

Рис. 8.2.1. Функциональный анализ и распределение функций по стандартам МЭК

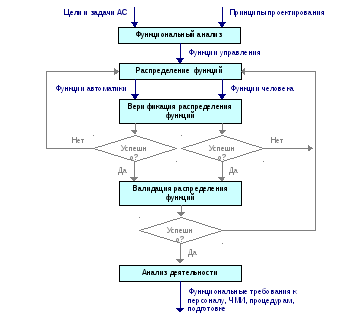

Рис. 8.2.2. Идентификация функциональных требований к БПУ
Основные этапы проектирования:
Этап 1 – функциональное проектирование.
На этом этапе выполняются аналитические исследования эксплуатационных задач АЭС, определяются функции и взаимосвязь персонала с автоматизированным оборудованием АЭС.
Этап 2 – техническое проектирование БПУ для конкретной реализации функций управления и контроля, обеспечения безопасности АЭС. На этом этапе:
- производится окончательная компоновка БПУ;
- определяются условия эксплуатации и функционально-технические требования к оборудованию;
- определяются конкретные функции персонала и соответствующие требования к его квалификации;
- определяются требования к проектной документации в интересах выполнения функциональных обязанностей персонала по управлению и контролю технологического процесса и обеспечению безопасности. В процессе второго этапа и при его окончании определяется, отвечают ли отдельные компоненты БПУ установленным эксплуатационным и функциональным целям и эргономическим требованиям.
Основные направления решений в рамках этапа 1 по управлению энергоблоком сводятся к формированию требований основной технологии к системам управления во всех режимах. Суть подобных технологических требований сводится к следующему.
В условиях нормальной эксплуатации (HУЭ) – автоматическое поддержание параметров в условиях экономичной и безопасной выработки электроэнергии, обеспечение безошибочности действий персонала и обеспечение, в максимально возможной степени, информационного обеспечения персонала во всех режимах эксплуатации АЭС.
При нарушении нормальной условий эксплуатации (ННУЭ) – возврат энергоблока в нормальные условия эксплуатации системами НЭ важными для безопасности, без работы систем безопасности, предотвращение исходных событий, сохранение работоспособности систем и оборудования, предотвращение необоснованного отключения систем нормального энергоснабжения, теплоотвода, систем пожаротушения и др.
В условиях предаварийной ситуации - возврат энергоблока в нормальные условия эксплуатации с использованием систем безопасности, предотвращение перерастания в проектную аварию. В условиях проектной аварии – снижение последствий ПА и защита неповрежденных барьеров, предотвращение перерастания проектной аварии в запроектную. В условиях ЗПА – снижение ее последствий, предотвращение тяжелого повреждения топлива.
