Информационные окна для простейших объектов
Простейшие объекты представлены в базе данных одним однобитовым, одним многобитовым или двумя однобитовыми дискретными сигналами. Если объект представлен одним дискретным сигналом, то для него предусмотрено специальное информационное окно, представленное на рисунке ниже.

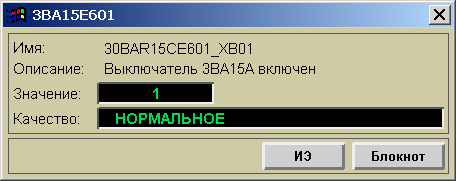

Данное окно содержит следующие информационные поля:
Идентификатор (имя) сигнала;
Область описания параметра, в которой может быть выведено до 45 символов. Если описание содержит более 45 символов, то строка обрезается и завершается многоточием, а полное описание можно прочитать на подсказке, которая появляется при подведении курсора к описанию.
Область отображения значения. Окрашивание происходит на основании качества сигнала.
Кнопка ИЭ - кнопка доступа к эксплуатационной документации по оборудованию. Кнопка оттеняется и становится недоступной, если файл инструкции по эксплуатации по данному оборудованию отсутствует.
Кнопка Блокнот - кнопка доступа к записям блокнота, ассоциированным с данным оборудованием.
Если объект представлен в базе несколькими равноценными по значимости сигналами (например, «состояние открыто» и «состояние закрыто»), а пиктограмма объекта отображает исчерпывающую информацию о состоянии объекта на основании этих сигналов, то при клике на пиктограмму такого объекта появляется окно:
Данное окно содержит следующие кнопки:
Кнопка ЗАКРЫТЬ – кнопка служит для закрывания данного окна.
Кнопка ИЭ - кнопка доступа к эксплуатационной документации по оборудованию. Кнопка оттеняется и становится недоступной, если файл инструкции по эксплуатации по данному оборудованию отсутствует.
Кнопка Блокнот - кнопка доступа к записям блокнота, ассоциированным с данным оборудованием.
Чтобы получить подробную информацию по каждому из сигналов, образующих объект, в виде окон для одиночных дискретных сигналов, надо во всплывающем меню выбрать пункт «Состав сложного объекта». В появившемся окне будет представлен набор сигналов, образующих данный объект. И вот уже для каждого из сигналов можно будет вызвать свое информационное окно.
Информационные окна для сложных элементов
Для объектов технологического оборудования, которые представлены в базе данных более, чем двумя простейшими сигналами, существуют специальные информационные окна. Пример такого информационного окна приведен на рисунке ниже.

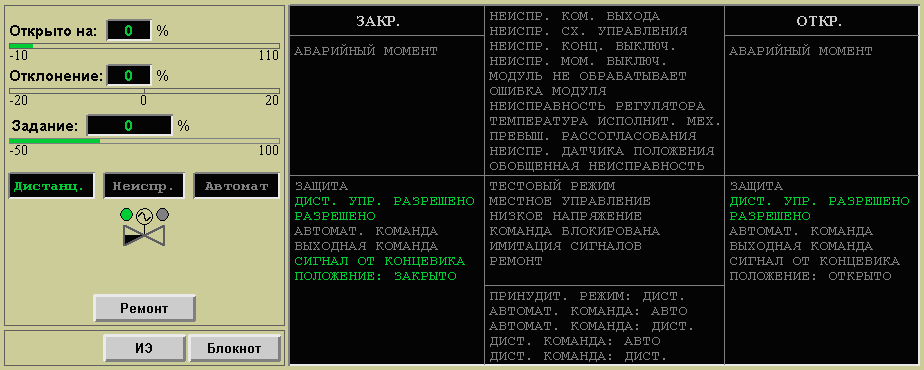

Данный пример соответствует информационному окну регулирующего клапана. Общая организация информационных окон для оборудования следующая. В шапке окна выводится РТМ оборудования, а в квадратных скобках – его KKS или строка привязки. Информационное окно делится на три части:
Область индикаторов состояния и вывода в ремонт;
Область вызова вспомогательной информации;
Информационная область с расшифровкой запрашиваемых телеграмм.
Опционально может присутствовать четвертая область для вывода индикаторов параметров, на основании которых производится регулирование или управление объектом. Эта область, если есть, помещается над областью индикаторов состояния и вывода в ремонт.
Область индикаторов располагается в левом верхнем углу. Она содержит индикаторы состояния и неисправности оборудования, кнопку вывода в ремонт, и может содержать пиктограмму оборудования. Индикаторы состояния и неисправности показывают состояние оборудования, рассчитанное по значениям нескольких сигналов. Для регуляторов и задатчиков помимо индикаторов состояния присутствуют индикаторы параметра регулирования, задания и отклонения от задания. Аналоговые индикаторы дублируются барографами. Пиктограмма, если она есть, показывает состояние оборудования по тем же правилам, что и пиктограмма на видеокадре. Кнопка РЕМОНТ. Кнопка доступна только если у текущего пользователя есть права для вывода оборудования в ремонт. Если у пользователя нет прав, то кнопка показана оттененной. Вывод оборудования в ремонт и возвращение его в обработку производится кликом на кнопку РЕМОНТ. Данные с нижнего уровня продолжают поступать в базу данных, но индикация состояния объекта производится белым цветом, кнопка РЕМОНТ меняет цвет на белый и показывается, как утопленная. Область вызова вспомогательной информации располагается под областью индикаторов и содержит кнопки вызова инструкции по эксплуатации («ИЭ») данного оборудования и вызова блокнота («Блокнот»), относящегося к данному оборудованию. Кнопка «ИЭ» оттеняется и становится недоступной, если файл инструкции по эксплуатации по данному оборудованию отсутствует.
Помимо этих кнопок может присутствовать кнопка «Алгоритм», которая выводит на главный экран функциональный план (только для оборудования, обмен данными с которым осуществляется через ТПТС). При этом выводится страница функционального плана, соответствующая текущему шагу выполнения программы, или начальная страница части функционального плана. Если страницу для вывода автоматически определить не удается, то пользователю будет предложен список из предполагаемых файлов для выбора нужного вручную.
Информационная область располагается справа. Она содержит индикаторы состояний, которые являются расшифровкой многобитовых сигналов, приходящих с нижнего уровня инициативно или по запросам. Если переменные для соответствующих телеграмм отсутствуют в базе данных, то индикаторы становятся невидимыми. Индикаторы сгруппированы по тому же принципу, что и в типовых окнах диагностики оборудования, принятых для работы с соответствующим типом низовой автоматики. (Например, окна программы NOBI послужили прототипом при создании шаблонов информационных окон оборудования, работающего с ТПТС).
При отсутствии сигнала соответствующая надпись индикатора окрашена в темно-серый цвет. При наличии сигналов:
индикация во всех нижних частях окна (информация о состоянии) производится зеленым цветом (даже если это состояние «включено» или «открыто»);
индикация всех остальных сообщений (нарушения и блокировки) кроме сообщения «ИМИТАЦИЯ СИГНАЛОВ» производится красным цветом;
сообщение «ИМИТАЦИЯ СИГНАЛОВ» высвечивается голубым цветом.
