3.6. Основные регуляторы усб

В УСБ реализуются функции автоматического регулирования для поддержания заданных значений технологических параметров как в аварийных режимах, так и в режимах нормальной эксплуатации. Регуляторы УСБ следующие:

• регулятор системы аварийного расхолаживания по второму контуру через ПГ (САР ПГ, JNB10-40);

• регулятор расхолаживания первого контура (JNA);

• регулятор расхода промежуточного контура (KAA);

• регулятор БРУ-А (LBA);

• вентиляция.

Регулятор САР ПГ выполняет функции важные для безопасности и реализуется в шкафах инициирующей части УСБ (аппаратура TXS). Остальные регуляторы УСБ реализуется в шкафах «локальных» защит на аппаратуре ТПТС.

Регулятор САР ПГ (JNB10-40)

Система выполняет функцию удаления отвода остаточного тепловыделения.

Регулирующий клапан, расположенный на напоре насоса, выполняет следующие задачи автоматического регулирования:

1) автоматическое поддержание давления пара в ПГ (P =6,08 МПа) по сигналам блокировки инициирующей части УСБТ;

2) при необходимости расхолаживания ПГ, оперативный персонал переключает регулирующий клапан из режима поддержания постоянного давления в парогенераторе в режим поддержания установленной скорости расхолаживания ПГ (предусмотрена скорость расхолаживания: 30 ⁰C/ч). Скорость расхолаживания 60⁰C/ч также предусмотрена, однако включение регулятора с такой уставкой возможно только по сигналам блокировки инициирующей части УСБ;

3) поддержание температуры воды на выходе теплообменника САР (не выше значения уставки 75 ⁰C.) по сигналам блокировки инициирующей части УСБ.

В зависимости от установленного режима работы, регулятор САР ПГ сравнивает давление в ПГ или температуру пара ПГ (рассчитанную как функция от давления пара) или температуру после теплообменника САР с соответствующей уставкой. Полученное рассогласование выдается в контроллер ПИД, который формирует необходимый выходной сигнал для управления регулирующим клапаном. Переключение режимов происходит по сигналам УСБ. Все эти три режима реализованы в блоке импульсного регулирования в шкафах TXS. Структурная схема регулятора САР ПГ 11JNB10DP001 приведена на рисунке 3.6.1. Структурная схема регулятора САР ПГ для других каналов аналогична.

Регулятор расхолаживания первого контура (JNA)

Регулятор системы аварийного и планового расхолаживания I контура и охлаждения бассейна выдержки осуществляет расхолаживание первого контура на втором этапе расхолаживания (температура горячей нитки петли меньше 150 ⁰С).

В каждом канале системы имеются два регулирующих клапана:

• один клапан установлен на входе в аварийный теплообменник (на охлаждающей воде),

• второй клапан установлен на линии байпаса теплообменника (на горячей воде).

Регулятор получает сигнал по максимальной средней температуре горячих ниток петель и сравнивает с заданием, рассчитанным исходя из скорости изменения температуры первого контура 30 ⁰C/ч. Рассогласование выдается в контроллер регулятора, который формирует необходимый выходной сигнал для управления регулирующими клапанами.

Если скорость изменения температуры первого контура меньше заданной, то формируется сигнал разрешения работы клапану, установленному на входе в аварийный теплообменник до тех пор, пока он полностью не откроется. В случае необходимости дальнейшего увеличения скорости расхолаживания, формируется сигнал разрешения работы клапану, установленному на линии байпаса теплообменника. В случае если скорость расхолаживания выше заданной, то разрешение работы формируется вначале для клапана, установленного на линии байпаса теплообменника до его полного открытия, и лишь затем для клапана, установленного на входе в аварийный теплообменник. Разрешение работы клапанам формируются по сигналам блокировки УСБТ, предусмотрено также воздействие на клапаны по сигналам УСБИ. Структурная схема регулятора расхолаживания первого контура (11JNA10DT001) приведена на рисунке 3.6.2. Структурная схема регулятора расхолаживания первого контура для других каналов аналогична.

Регулятор расхода промежуточного контура (KAA)

Регулятор предназначен для поддержания расхода насосов промконтура в условиях нормальной эксплуатации, нарушении условий нормальной эксплуатации. В аварийных режимах регулирующая арматура полностью открывается по сигналам головным защит. В каждом канале системы имеется регулирующая арматура на перемычке между напорным и сливным коллекторами 11KAA10AA201 (12KAA20AA201).

Регулятор сравнивает сигнал по расходу на напоре насосов с уставкой (2500 м³/ч). Полученное рассогласование выдается в контроллер регулятора, который формирует необходимый выходной сигнал для управления регулирующим клапаном. Предусмотрено воздействие на клапаны по сигналам УСБИ..

Регулятор БРУ-А (LBA)

БРУ-А предназначены для сброса пара в атмосферу в режимах, связанных с запретом на сброс пара в конденсатор турбины или с обесточиванием. БРУ-А также обеспечивает регулирование давления пара в парогенераторах в заданных пределах при переходных режимах, а также в режимах нарушения нормальных условий эксплуатации и аварийных режимах.

Быстродействующие редукционные установки сброса пара в атмосферу (БРУ-А) 11LBA10AA201, 11LBA20AA201, 12LBA30AA201, 12LBA40AA201 установлены на паропроводах свежего пара ПГ 1,2,3,4 соответственно. Предусматривается работа БРУ-А в следующих режимах:

1) в защитном режиме, когда давление пара на выходе из коллектора пара парогенератора становится 7,7 МПа, БРУ-А открываются, а при давлении пара6,95 МПа закрываются по сигналам защит УСБИ;

2) в режиме поддержания давления в паровом коллекторе перед турбиной, равном 7,3 МПа;

3) в режиме расхолаживания БРУ-А обеспечивает расхолаживание реакторной установки.

При работе блока на номинальном уровне мощности давление в парогенераторах поддерживается на уровне 6,9 МПа. При этом БРУ-А закрыты и находятся в режиме ожидания в состоянии готовности к работе. В зависимости от установленного режима работы, регулятор БРУ-А сравнивает давление в паропроводе ПГ или температуру пара ПГ (рассчитанную как функция от давления пара) с соответствующей уставкой. Полученное рассогласование выдается в контроллер, который формирует необходимый выходной сигнал для управления регулирующим клапаном. Предусмотрено воздействие на клапаны по сигналам УСБИ. Структурная схема регулятора БРУ-А (11LBA10DP001) приведена на рисунке3.6.3. Структурная схема других регуляторов БРУ-А аналогична.

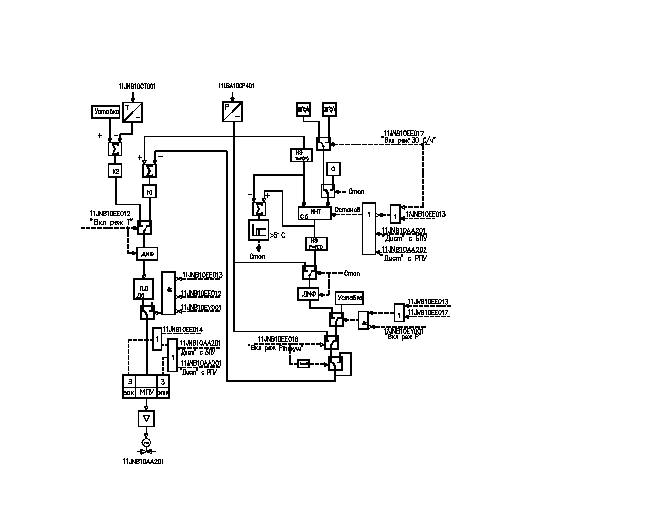

Рисунок 3.6.1 - Структурная схема регулятора САР ПГ (11JNB10DP001)

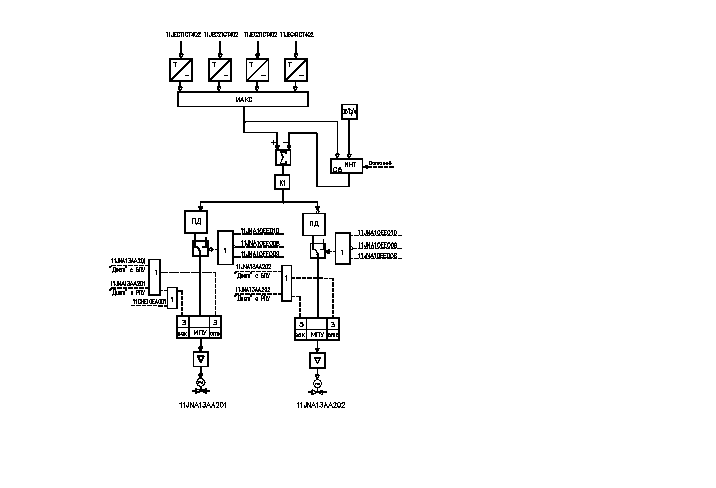

Рисунок 3.6.2 - Структурная схема регулятора расхолаживания I контура (11JNA10DT001)

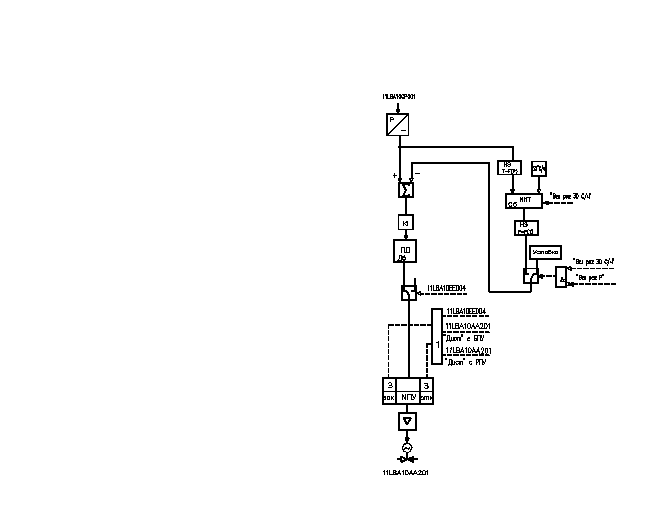

Рисунок 3.6.3 - Структурная схема регулятора БРУ-А (11LBA10DP001)
