2.4. Исполнительная часть аз, пз
Исполнительная часть АЗ-ПЗ предназначена для:
приёма обобщенных сигналов защиты из инициирующей части;
мажоритарной обработки этих сигналов по логике «2 из 4-х» или “2 из 3-х”;
формирования команд на срабатывание АЗ и ПЗ реактора;
выдачи сигналов для представления информации оператору на БПУ и РПУ;
выдачи сигналов в другие подсистемы СУЗ, СКУД и АСУ ТП.
Команды аварийной защиты из исполнительной части обесточивают аппаратуру силового управления всех приводов ОР СУЗ по постоянному и переменному току, что приводит к падению ОР СУЗ под действием собственного веса до крайнего нижнего положения при:
поступление обобщенных сигналов из соответствующего комплекта инициирующей части;
исчезновение напряжения в любом комплекте инициирующей части АЗ или исчезновении силового питания 220 В 50 Гц на двух вводах СУЗ;
инициирование срабатывания АЗ от ключей на БПУ или РПУ.
Действие АЗ не прекращается при снятии сигнала первопричины.
Команды предупредительной защиты из исполнительной части обеспечивают:
предупредительную защиту первого рода при поступлении обобщенных сигналов из соответствующего комплекта инициирующей части или инициировании срабатывания ПЗ-1 от ключей на БПУ;
предупредительную защиту второго рода при поступлении обобщенных сигналов из соответствующего комплекта инициирующей части;
ускоренную предупредительную защиту при поступлении обобщенных сигналов из соответствующего комплекта инициирующей части или инициировании срабатывания УПЗ от органов управления (ключей) на БПУ.
Времени задержки срабатывания АЗ в исполнительной части - 0,15 с.Исполнительная часть АЗ-ПЗ обеспечивает возможность вывода любого одного комплекта инициирующей и исполнительной части АЗ-ПЗ из работы по функциям АЗ, ПЗ с обеспечением соответствующей сигнализации на БПУ. При этом схемные решения запрещают вывод более одного комплекта АЗ. Процедура вывода состоит из ряда последовательных контролируемых действий.
Оборудование исполнительной части АЗ-ПЗ выдает сигналы о формировании аварийных команд:
в инициирующую часть для последующей передачи в СВБУ;
для дальнейшей обработки и сигнализации первопричины;
в АРМ, СКУД, систему борного регулирования и ЭГСР.
Границами исполнительной части АЗ-ПЗ являются:
по связи с инициирующей частью, АРМ и СКУД – выходные разъёмы аппаратуры подсистемы;
по связи со СГИУ - выходные разъёмы аппаратуры, обеспечивающей прерывание питания.

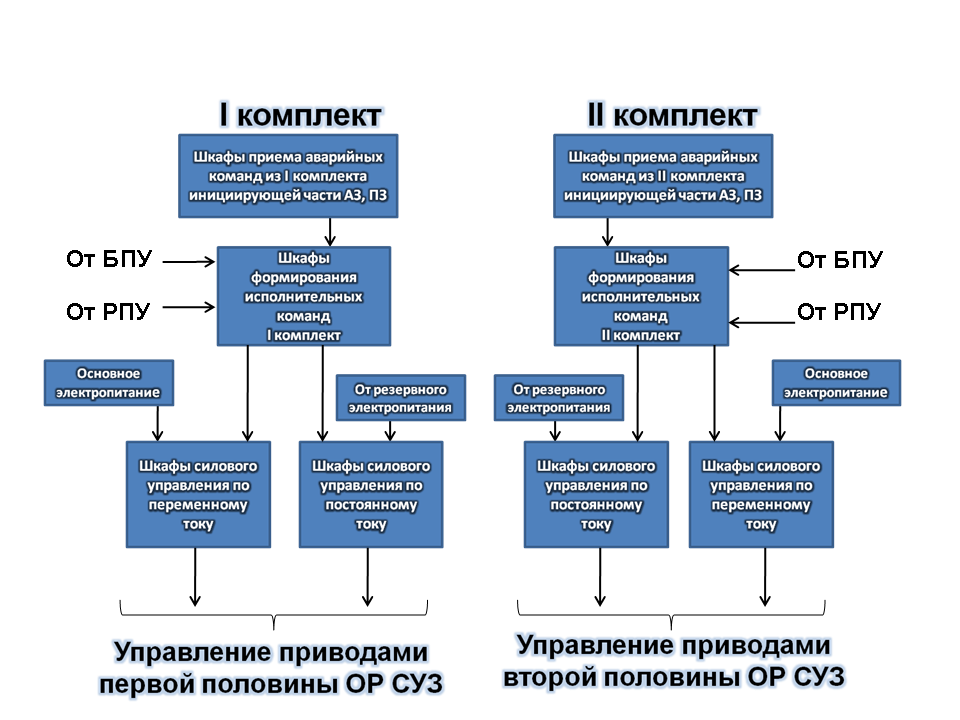

На рис. 2.4.1 представлена упрощенная схема исполнительной части подсистемы АЗ-ПЗ, данная схема дает общее представление о структуре и функциональности исполнительной части АЗ-ПЗ.
Рис. 2.4.1 Упрощенная схема исполнительной части АЗ, ПЗ

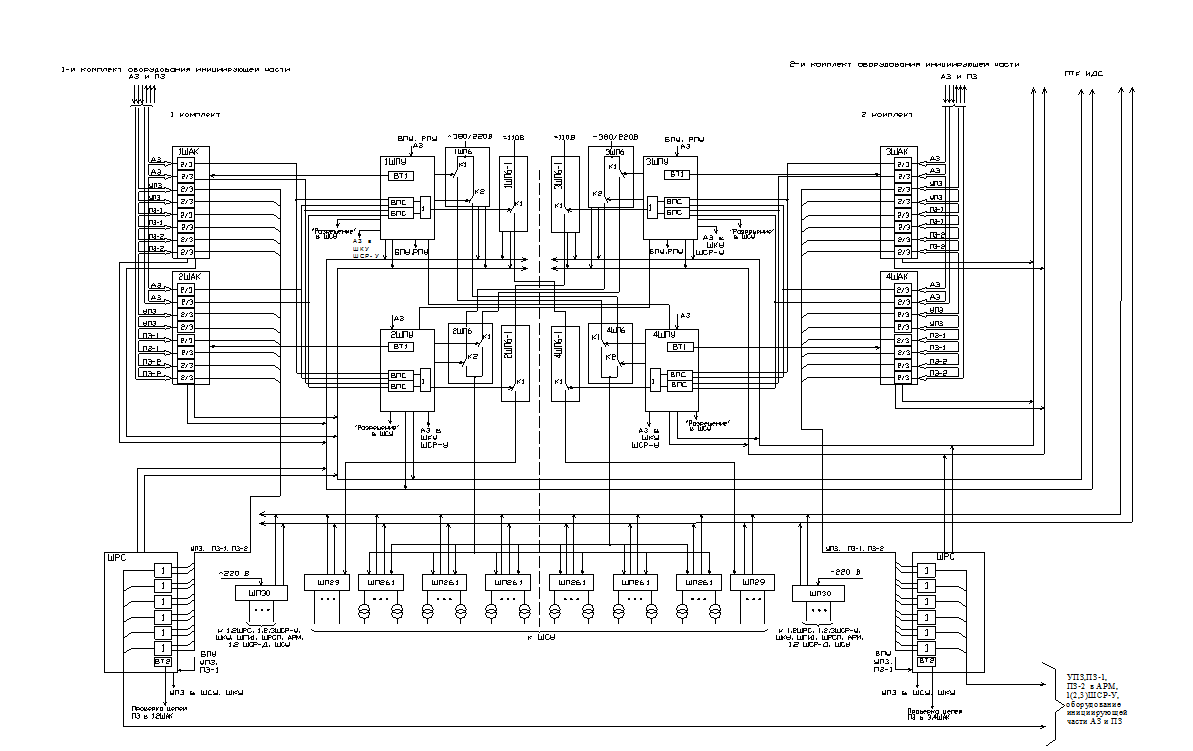

Рис 2.4.2. Схема структурная исполнительной части АЗ-ПЗ и оборудования электропитания
Конструктивно аппаратура исполнительной части АЗ-ПЗ (электрооборудование КЭ СУЗ) выполнено на основе шкафов фирмы Rittal серии TS8. Шкафы состоят из каркаса, цоколя, съемных боковых и верхней панелей и двух дверей. Основным узлом шкафа является каркас.
Высокую прочность каркасу обеспечивает специальный профиль. Этот профиль придает шкафу дополнительную жесткость и обеспечивает несущую способность. Угловые соединители и сварное соединение обеспечивают оптимальную устойчивость. На внутренних кромках профиля находятся перфорированные отверстия. Это позволяет монтировать все комплектующее и дополнительное оборудование фирмы Rittal быстро, без разметки и сверления. В конструкции шкафа также предусмотрены стяжки, выполняющие функции дополнительного крепления профилей к каркасу.

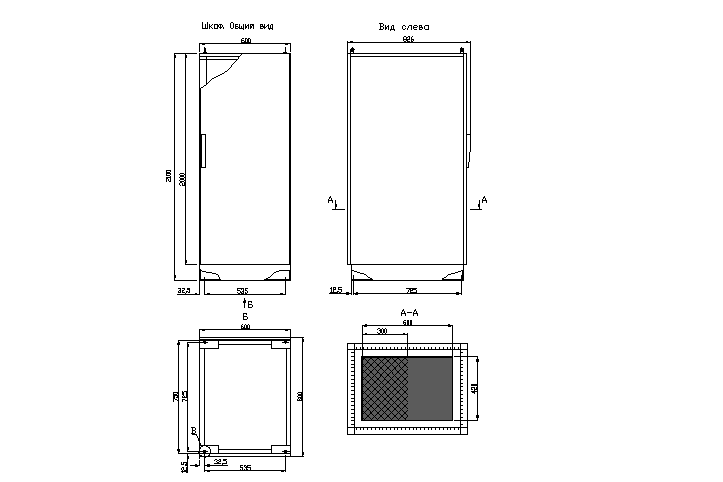

Конструкция шкафа фирмы Rittal соответствует 19-дюймовому стандарту МЭК 297, что позволяет использование модульного конструктива, предназначенного для размещения стандартных плат, блочных каркасов и конструкций, унифицированных по высоте, ширине и глубине. Также это дает возможность применять для внутреннего монтажа полную номенклатуру стандартных соединителей на базе разъемов стандарта DIN 41612, кросс-платы и другие комплектующие фирм Rittal, Schoff, Harting. В одном блочном каркасе одновременно устанавливаются блоки (модули) различного конструктивного исполнения и различной ширины. Габаритные и установочные размеры шкафа приведены на рисунке 2.4.2.
Рис. 2.4.2 Шкаф исполнительной части АЗ-ПЗ
