- •ТЕОДОЛИТЫ
- •Теодолит – геодезический прибор для измерения на местности горизонтальных и вертикальных углов, дальномерных
- •Общие принципы измерения горизонтальных β и вертикальных ν углов
- •Вертикальный угол измеряют по вертикальному кругу аналогичным образом, но одним из направлений служит
- •1)зрительная труба
- •ОБЩАЯ СХЕМА ИЗМЕРЕНИЯ УГЛОВ ТЕОДОЛИТОМ
- •ОСНОВНЫЕ ЧАСТИ ТЕОДОЛИТА
- •ТЕОДОЛИТЫ
- •Класс
- •Оптическая схема теодолита 2Т5К состоит из:
- •Конструктивные элементы геодезических измерительных приборов
- •СЕТКА НИТЕЙ ЗРИТЕЛЬНОЙ ТРУБЫ
- •Сетка нитей имеет исправительные винты:
- •Алидада теодолита служит для фиксации положение подвижной коллимационной плоскости трубы и для производства
- •ПОЛЕ ЗРЕНИЯ ОТСЧЕТНЫХ УСТРОЙСТВ
- •Наименование
- •УСТРОЙСТВО
- •КОНСТРУКЦИИ ВЕРТИКАЛЬНОГО КРУГА
- •Компенсатор угла наклона
- •ПОВЕРКИ И ЮСТИРОВКИ ТЕОДОЛИТА
- •ОСНОВНЫЕ ОСИ ТЕОДОЛИТА
- •Геометрические условия основных осей теодолита
- ••Коллимационная плоскость – плоскость, образуемая визирной осью зрительной трубы при вращении ее вокруг
- •Определение места нуля теодолита 2Т30
- •ИЗМЕРЕНИЕ ГОРИЗОНТАЛЬНЫХ УГЛОВ
- •В зависимости от конструкции приборов, условий измерений и предъявляемых к ним требований применяются
- •Способ приемов
- •ИЗМЕРЕНИЕ ВЕРТИКАЛЬНЫХ УГЛОВ
- •Место нуля МО и место зенита MZ должны быть близки к 0°. Но
- •Критерием качества измерения вертикальных углов служит постоянство МО или MZ. Колебание их величин
- •ИЗМЕРЕНИЕ ВЕРТИКАЛЬНЫХ УГЛОВ
- •Измерение углов теодолитом
- •Страница журнала измерения горизонтальных углов способом круговых приёмов
- •ПОГРЕШНОСТИ ИЗМЕРЕНИЯ УГЛОВ
- •Влияние неточной установки теодолита и
- •СОВРЕМЕННЫЕ УГЛОМЕРНЫЕ ПРИБОРЫ
- •Современный «парк» теодолитов определяется количеством около 25
- •Лазерный теодолит - специальный геодезический прибор, представляющий собой комбинацию оптического теодолита и оптического
- •Рис. Электронный тахеометр фирмы Leica
- •Для считывания информации с кодовых дисков обычно используют фотоэлектрический способ, при котором диск
- •В инкрементальном методе используют штриховой растр (систему радиальных штрихов), который через одинаковые интервалы
- •Последними разработками в области электронной тахеометрии
- •Тахеометр
- •СЛОВАРЬ ТЕРМИНОВ
- •Система осей теодолита – обеспечивает вращение алидадной части вокруг вертикальной оси.
- •Поверки теодолита – это комплекс действий по проверке соответствующих геометрических и оптико-механических условий.
- •Поверки и юстировка теодолита 2Т30
- •2. ОДНА ИЗ НИТЕЙ СЕТКИ ДОЛЖНА БЫТЬ ГОРИЗОНТАЛЬНА, А ДРУГАЯ – ВЕРТИКАЛЬНА. Вертикальную
- •Если С превышает двойную точность прибора, нужно произвести исправление визирной оси. Для этого
Геометрические условия основных осей теодолита
Схема расположение основных осей теодолита
Рассмотрим эти условия:
1.Ось цилиндрического уровня при алидаде горизонтального круга должна быть перпендикулярна к оси вращения алидады.
2. Визирная ось должна быть перпендикулярна к горизонтальной оси вращения зрительной трубы.
3. Горизонтальная ось вращения трубы должна быть перпендикулярна к оси вращения алидады.
5.Вертикальная нить сетки нитей должна лежать в коллимационной плоскости.
32
•Коллимационная плоскость – плоскость, образуемая визирной осью зрительной трубы при вращении ее вокруг горизонтальной оси вращения зрительной трубы.
•Коллимационная ошибка (с) – угол между фактическим и теоретическим положением визирной оси, которую вычисляют по формуле
где КЛ, КП – отсчеты по горизонтальному кругу на хорошо видимую, четко очерченную цель при двух положениях
вертикального круга. |
37 |
Определение места нуля теодолита 2Т30
Основное условие вертикального круга теодолита заключается в том, чтобы визирная ось зрительной трубы была параллельна оси цилиндрического уровня при алидаде вертикального круга, когда отсчет на этом круге равен нулю.

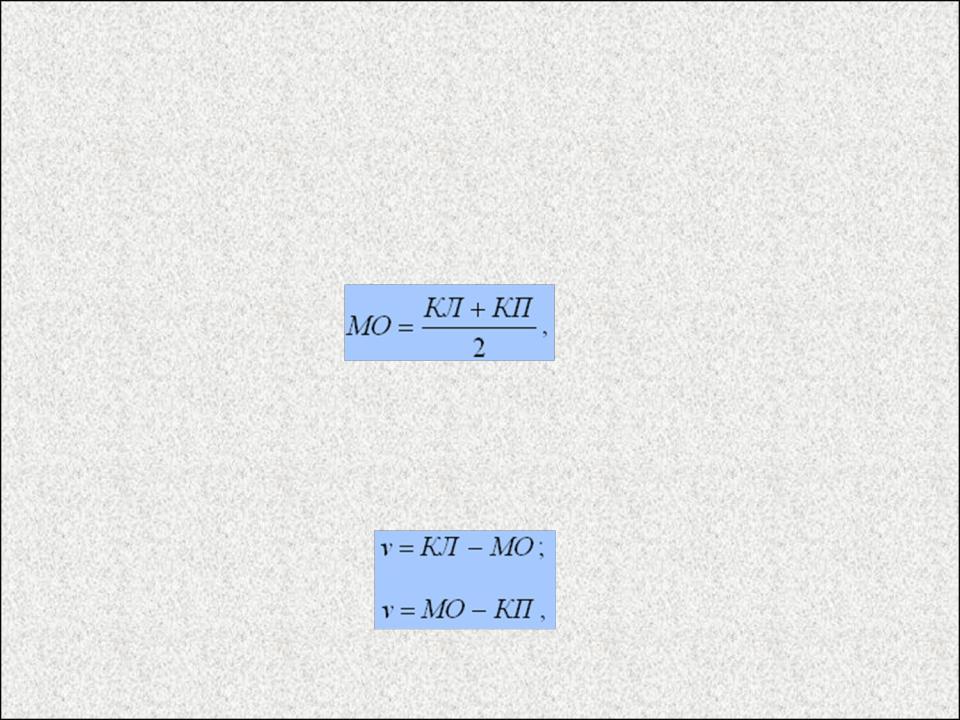

Место нуля (МО) – угол, образованный не параллельностью визирной оси и оси уровня при алидаде вертикального круга. Вычисляют по формуле для теодолита 2Т30
где КЛ, КП – отсчеты по вертикальному кругу на хорошо видимую, четко очерченную цель при двух положениях вертикального круга. Угол наклона ( ) – угол между горизонтальной плоскостью и направлением визирной линии трубы.
Угол наклона ( ) для теодолита 2Т30 вычисляют по формулам
где МО – значение места нуля.
Если МО ≤ 2t, где t – точность инструмента, то = КЛ; = - КП39
ИЗМЕРЕНИЕ ГОРИЗОНТАЛЬНЫХ УГЛОВ
Перед измерением углов теодолит устанавливают в рабочее положение. Установка теодолита в рабочее положение
складывается следующих действий:
а) центрирование теодолита, заключающееся в установке центра лимба над вершиной изменяемого угла с помощью отвеса;
б) приведение плоскости лимба в горизонтальное положение с помощью уровня при алидаде горизонтального круга и подъемных винтов:
в) установка трубы по глазу и по предмету.
Установка по глазу производится вращением диоптрийного кольца до наилучшей видимости сетки нитей. При этом трубу наводят на светлый фон.
Установка трубы по предмету производится винтом кремальеры, вращая который добиваются четкого изображения предмета.
