ТЕОДОЛИТЫ
1.Принципы измерения углов теодолитом

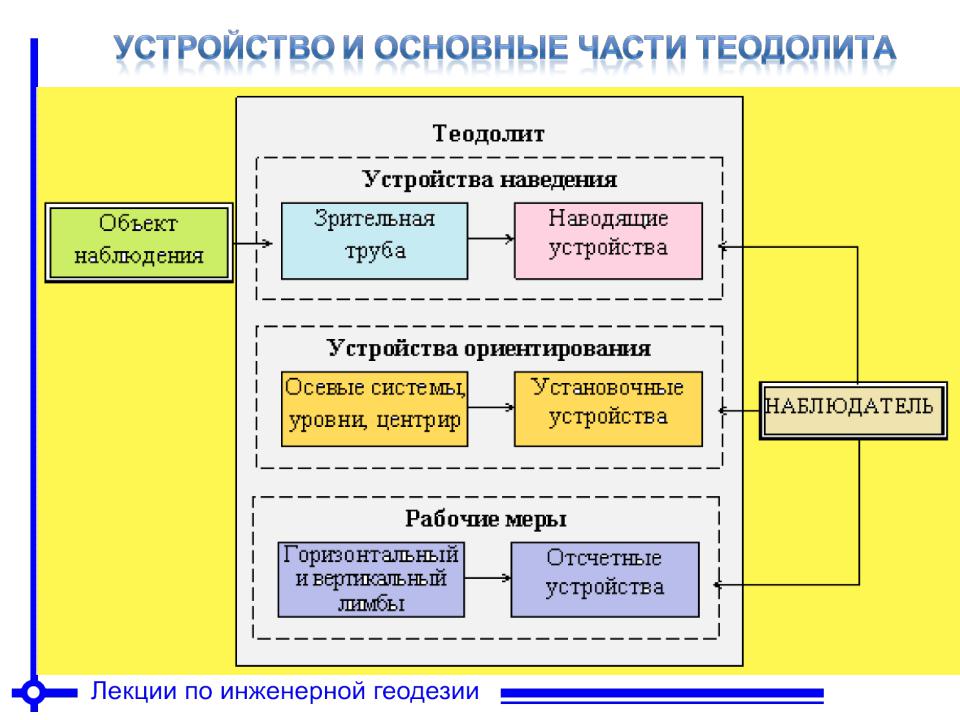

2.Устройство и основные части теодолита
3.Поверки и юстировки теодолита
4.Измерение горизонтальных углов
5.Измерение вертикальных углов
6.Современные угломерные инструменты
1
Теодолит – геодезический прибор для измерения на местности горизонтальных и вертикальных углов, дальномерных расстояний.
Горизонтальный угол β - ортогональная проекция пространственного угла на горизонтальную плоскость
Вертикальный угол (угол наклона) ν –
угол, заключенный между наклонной и горизонтальной линиями.
2
Общие принципы измерения горизонтальных β и вертикальных ν углов
1.Ось вращения теодолита должна быть отвесна и должна проходить через вершину измеряемого угла
2.Плоскость лимба при измерении β должна быть горизонтальна
3.Визирная плоскость должна быть вертикальна
β ═ c′ b′
Принципиальная схема измерения |
|
горизонтальных углов |
R – л и м б |
|
Вертикальный угол измеряют по вертикальному кругу аналогичным образом, но одним из направлений служит фиксированная горизонтальная линия. Если наблюдаемая точка расположена выше горизонта, то вертикальный угол положителен (+γ), если ниже – отрицателен (-γ).
4
1)зрительная труба
2)лимб ГК
3)лимб ВК
4)алидада ГК
5)алидада ВК
6)цилиндрический уровень
7)подставка (трегер)
8)подъемные винты подставки
9)Колонка зрительной
трубы
Резкое развитие прикладной геодезии
наступило после изобретения трубы с сеткой |
|
нитей (труба Кеплера 1611), уровня, верньера |
|
и дальномера. К 18 в. относится разработка |
|
конструкции улучшенного типа теодолита, |
|
усовершенствование нивелира и т.д. |
5 |
|
6
ОБЩАЯ СХЕМА ИЗМЕРЕНИЯ УГЛОВ ТЕОДОЛИТОМ
7
ОСНОВНЫЕ ЧАСТИ ТЕОДОЛИТА
Теодолит Т30
1 – трегер (подставка);
2 – подъемный винт;
3 – подставка;
4 – наводящий винт горизонтального круга (ГК);
5 – закрепительный винт алидады ГК;
6 – уровень (цилиндрический);
7 – окуляр микроскопа;
8 – кремальера (винт фокус. трубы);
9 – закрепительный винт зрительной трубы;
10 – окуляр зрительной трубы;
11 – корпус прибора;
12 – наводящий (микрометренный) винт зрительной трубы;
13 – наводящий (микрометренный) винт алидады горизонтального круга; 14 – зеркало подсветки.
8

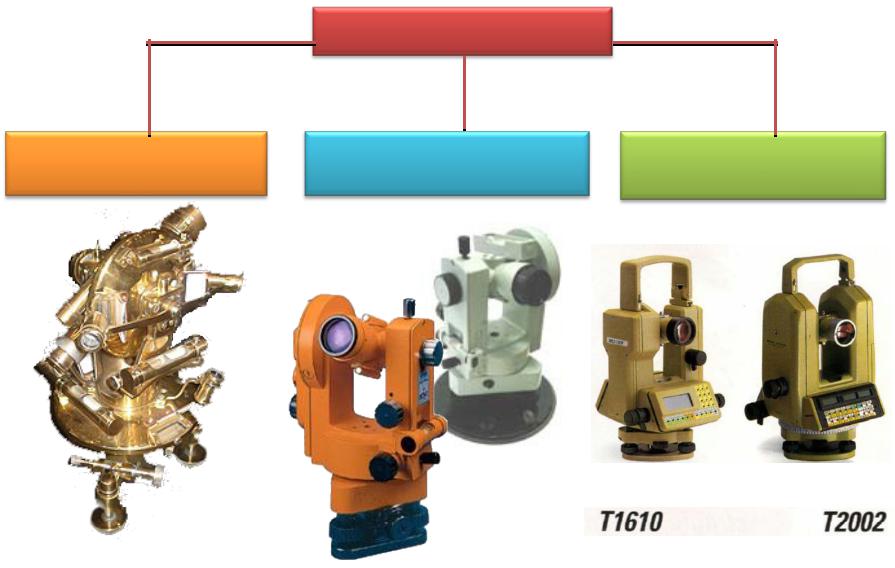

ТЕОДОЛИТЫ
Механические Оптические Электронные
ТГ5 |
2Т30, 4Т30П |
производство ЗМИ |
1966 год выпуска |
9 |
|
Класс |
m |
Увеличение |
Примеры |
оптической |
маркировки |
||
|
|
трубы, крат |
теодолитов |
Высокоточные |
0,5” - 1” |
30 – 40x |
Т 05, Т1 |
Точные |
2-6” |
25x |
Т2,Т5, 2Т5К |
Технические |
15-30” |
15 – 25x |
Т15, Т30, 2Т30, |
|
|
|
2Т30П |
Примечание:
Литера «Т» обозначает «теодолит», а последующие числа — величину средней квадратической погрешности в секундах, при измерении угла одним приемом в лабораторных условиях. Обозначение теодолита, изготовленного в последние годы может выглядеть так: 2Т30МКП. В данном случае первая цифра показывает номер модификации («поколения»). М — маркшейдерское исполнение (для работ в шахтах или тоннелях; может крепиться к потолку и использоваться без штатива). К — наличие компенсатора, заменяющего уровни. П — дополнительная линза в зрительной трубе для прямого изображения.
10
