Наименование
характеристик
1.Цена деления лимба
2.Отсчётное
приспособление
3.Длина шкалы отсчётного приспособления
4.Количество делений в шкале
5.Цена деления шкалы
6.Точность
отсчитывания
|
Марки теодолитов |
|
Т30 |
2Т30 |
Т15 |
10' |
1o |
1o |
штриховой |
шкаловой |
шкаловой |
микроскоп |
микроскоп |
микроскоп |
- |
1o |
1o |
- |
12 |
60 |
- |
5' |
1' |
1' |
0,5' |
0,1' |
22

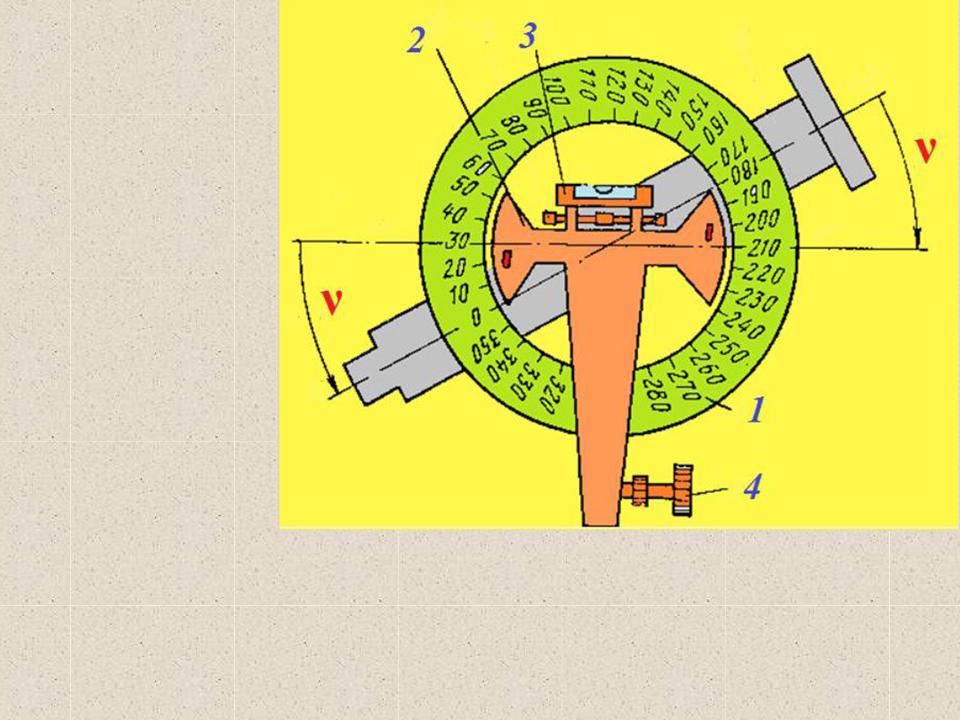

УСТРОЙСТВО
ВЕРТИКАЛЬНОГО КРУГА ТЕОДОЛИТА
1 – лимб ВК
2 – алидада ВК
3 – ЦУ при алидаде ВК
4 – установочный винт ЦУ
Алидаду ВК при измерениях устанавливают в рабочее положение по уровню или с помощью маятникового компенсатора. Для измерения углов наклона у оптических теодолитов имеются вертикальные оцифрованные круги — лимбы, наглухо соединенные со зрительной трубой, и отсчетные устройства — алидады,
позволяющие определять величины углов наклона с высокой точностью. |
27 |

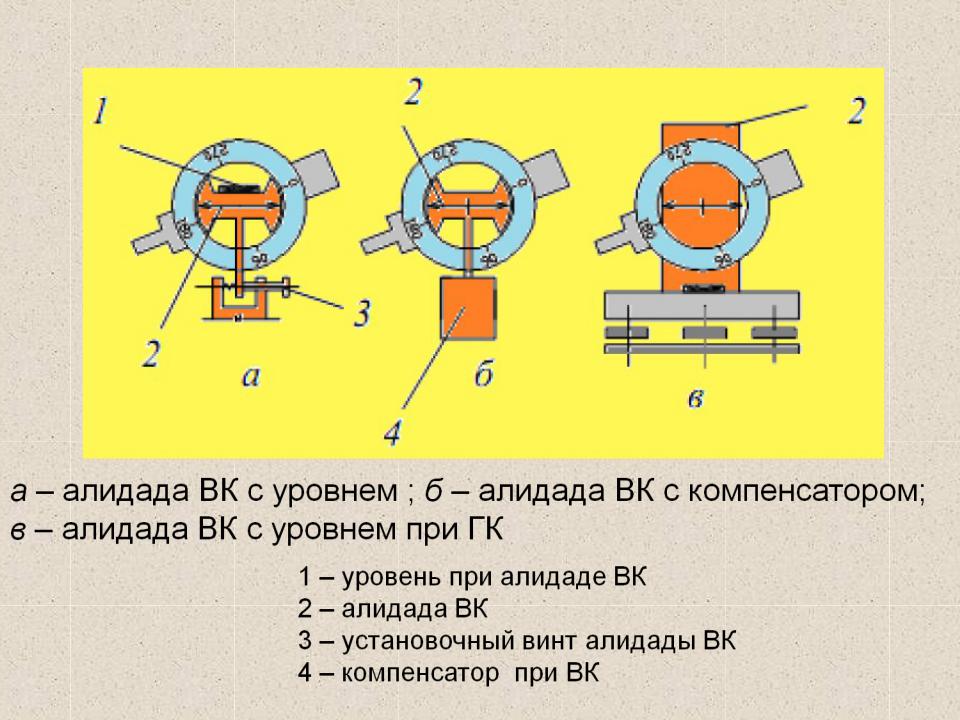

КОНСТРУКЦИИ ВЕРТИКАЛЬНОГО КРУГА
28
Компенсатор угла наклона
Компенсатор при вертикальном круге заменяет цилиндрический уровень при алидаде вертикального круга, обеспечивая постоянство отсчета по вертикальному кругу при наклонах оси вращения прибора.
Существуют жидкостные, механические и оптико-механические компенсаторы; наиболее часто применяются оптико-механические компенсаторы, в которых главным узлом является подвесное маятниковое устройство. На этом устройстве укреплены оптические детали или системы, предназначенные для изменения направления оси прибора.
ПРИНЦИП ДЕЙСТВИЯ КОМПЕНСАТОРА Отдельная деталь или целая оптическая система, закрепленная на
подвесе (пружине или проволоках), становится маятником и под действием собственного веса стремится занять отвесное положение, компенсируя погрешность установки теодолита (приведения оси вращения прибора в отвесное положение).
Диапазон работы компенсатора при ВК±2-3´.
29
ПОВЕРКИ И ЮСТИРОВКИ ТЕОДОЛИТА
Теодолит как прибор для измерения углов должен удовлетворять некоторым геометрическим условиям, вытекающим из общего принципа измерения горизонтального угла. Для контроля соблюдения этих условий выполняются поверки.
Поверка – действия, которыми контролируется соблюдение геометрических условий между отдельными частями прибора.
Юстировка – действие по исправлению нарушения геометрических условий между отдельными частями прибора.
30
ОСНОВНЫЕ ОСИ ТЕОДОЛИТА |
Система осей теодолита |
|||||
|
||||||
1. Визирная ось (VV') – |
|
|||||
линия, |
|
|
соединяющая |
|
||
перекрестие |
сетки |
нитей и |
|
|||
оптический центр объектива. |
|
|||||
2. |
Ось |
цилиндрического |
|
|||
уровня |
при |
|
алидаде |
|
||
горизонтального |
круга |
|
||||
(UU') – это касательная к |
|
|||||
дуге |
продольного |
сечения |
|
|||
внутренней |
|
поверхности |
|
|||
ампулы в нуль-пункте. |
|
|||||
3. |
|
Ось |
|
вращения |
|
|
алидады горизонтального |
|
|||||
круга (ZZ') – основная ось, |
|
|||||
около |
|
|
|
которой |
|
|
осуществляется |
|
поворот |
|
|||
прибора |
в |
горизонтальной |
|
|||
плоскости. |
|
|
|
31 |
||
4. |
|
Ось |
|
вращения |
||
|
|
|
