Revit 1 задание

1 Откройте план этажа "03 Крыша".

2 В области рисования выберите крышу.

3 В панели параметров нажмите кнопку "Изменить".

4Измените контур крыши:

■В панели инструментов "Средства" нажмите кнопку (Разделить). Разделитеверхнююкромкуконтуракрыши, щелкнув мышью справа от выступа.

■В панели проектирования нажмите "Редактирование".

■Выберителевыйсегментразделеннойлиниикрыши.Перетащите его правую конечную точку вверх так, чтобы она совпадала с конечной точкой скошенной линии перекрытия.

■Выберите правый сегмент линии крыши. Перетащите левую конечную точку до пересечения с вертикальной линией перекрытия.

■В панели проектирования нажмите "Линии".

■Постройте линию, соединяющую конечные точки правого и левого сегментов.

Изменение крыши | 47

■ В панели проектирования нажмите "Принять крышу".

5 Для просмотра модели здания перейдите на 3D вид "В перспективе".

6 Сохраните файл проекта.

Формированиепроектнойдокументации

В этом упражнении мы дополним модель здания марками и создадим спецификации дверей и помещений. Мы изменим элемент в спецификации

дверей и увидим, как программа автоматически изменит этот элемент на соответствующем виде в плане. Кроме того, мы создадим цветовые обозначения помещений, а на некоторых видах изменим области подрезки. Это пригодится в дальнейшем для создания презентации на основе этих видов.

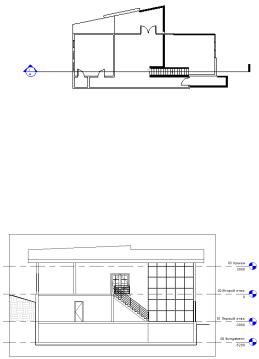

1Создайте разрез:

■ Откройте план этажа "02 Второй этаж".

48 | Глава 1 Начало работы

■Откройте вкладку "Вид" в панели проектирования и щелкните "Разрез".

■Постройте разрез модели здания слева направо. Убедитесь, что плоскость разреза пересекает лестницу.

■В панели проектирования нажмите "Редактирование".

■Дважды щелкните внутри головной части разреза. В результате открывается вид в разрезе. ВкачествеальтернативыможновДиспетчерепроектовразвернуть категорию "Виды", затем "Разрезы (Разрез здания)" и дважды щелкнуть на элементе "Разрез 1".

2Добавьте марки окон и дверей:

■Откройте план этажа "02 Второй этаж".

■На вкладке "Построения" панели проектирования нажмите "Нанесение марок на все элементы".

■В диалоговом окне "Нанесение марок на все элементы" нажмите

и удерживайте клавишу CTRL, затем выберите категорию "Марки окон".

■Нажмите "OK".

Формирование проектной документации | 49

■Откройте план этажа "01 Первый этаж". Описанным выше способом нанесите марки для всех окон и дверей на этом виде.

3Создайте спецификацию дверей:

■Откройте вкладку "Вид" в панели проектирования и щелкните "Ведомость/Спецификация".

■В диалоговом окне "Новая спецификация" из списка "Категория" выберите "Двери" и нажмите "OK".

■В диалоговом окне "Свойства спецификации" из списка "Доступныеполя" выберите "Семействоитипоразмер" инажмите кнопку "Добавить".

■Такимжеобразомдобавьтеследующиеполя:"Ширина","Высота" и "Маркировка".

■Воспользовавшись кнопкой "Вверх", переместите поле "Маркировка", сделав его первым в списке полей спецификации.

■Откройте вкладку "Сортировка/Группирование", укажите для параметра "Сортировать по" значение "Маркировка" и нажмите кнопку "ОК".

■Дважды щелкните на правой границе графы "Семейство и типоразмер". В итоге ширина графы увеличивается и все ее элементы становятся видимыми.

50 | Глава 1 Начало работы

4Измените спецификацию дверей:

■В таблице спецификации щелкните в графе "Семейство и типоразмер"длядвери№7.Израскрывающегосяспискавыберите M_Bifold-4 Panel : 1525 x 2134mm.

■Откройте план этажа "01 Первый этаж".

Обратите внимание на дверь № 7. Теперь это двойная складывающаяся дверь. Изменения в спецификации автоматически синхронизируются на соответствующем виде в плане.

■Из списка выбора типа выберите M_Single-Flush : 0762 x 2134mm, чтобы восстановить таким образом исходное семейство и типоразмер двери.

■В Диспетчере проектов разверните категорию "Ведомости/Спецификации" и дважды щелкните на элементе "Спецификация дверей".

Дверь №7 в спецификации теперь имеет исходный типоразмер. Такая двунаправленная ассоциативность в Revit Architecture позволяет автоматически распространять изменения в модели на все связанные виды, включая спецификации.

5Измените свойства остальных трех стен, так чтобы они определяли границы помещения при расчета его площади:

■Откройте план этажа "01 Первый этаж".

■В панели проектирования нажмите "Редактирование".

■Удерживая нажатой клавишу CTRL, выберите три подпорные стены и нажмите кнопку (Свойства).

■В диалоговом окне "Свойства элемента" в группе "Зависимости" установите флажок для параметра "Граница помещения" и нажмите "OK".

6Создайте спецификацию помещений со следующими графами:

■Номер

■Имя

■Площадь

Пока спецификация не заполнена, но она обновится после того, как мы добавим помещения и их марки.

Формирование проектной документации | 51

7Добавьте помещения и марки для них на втором этаже:

■Откройте план этажа "02 Второй этаж".

■Навкладке"Помещенияизоны"панелипроектированиянажмите "Помещение".

ПРИМЕЧАНИЕ Если вкладка не отображается, щелкните правой кнопкой мыши в панели проектирования и выберите в контекстном меню имя вкладки.

■Щелкните слева от лестниц, добавив марку для большого помещения. Также нанесите марки для верхнего и малого помещений на западной стороне модели здания.

■В панели проектирования нажмите "Редактирование".

■Дваждыщелкнитемышьюнатекстемаркибольшогопомещения, измените текст на "Холл" и нажмите ENTER.

■Измените текст марки помещения 2 на "Спальня", а помещения 3 — на "Кладовка".

8Добавьте помещения и марки для них на первом этаже:

■Откройте план этажа "01 Первый этаж".

■Навкладке"Помещенияизоны"панелипроектированиянажмите "Помещение".

■Начинавсбольшогопомещениявправойчастизданияидвигаясь по часовой стрелке, щелкните последовательно внутри каждого из помещений для их маркировки.

■В панели проектирования нажмите "Редактирование".

■Дваждыщелкнитемышьюнатекстемаркибольшогопомещения, измените текст на "Гостиная" и нажмите ENTER.

52 | Глава 1 Начало работы

■Измените текст марки помещения 5 на "Спальня", помещения 6

— на "Ванная", помещений 7 и 8 — на "Кладовая".

9Откройте вид "Спецификация помещений". Теперь в нее включены данные о созданных помещениях.

10Определите границы помещения на втором этаже:

■Откройте план этажа "02 Второй этаж".

■Навкладке"Помещенияизоны"панелипроектированиянажмите "Разделители помещений".

■Постройтецепьлинийпоконтуруперекрытия, начавотсеверной стены, двигаясь вниз, обогнув лестницу и заканчивая несущей стеной. Такимобразом, холлбудетрасполагатьсянавторомэтаже и не будет пересекаться с гостиной на первом.

Врезультатеплощадьхоллаобновляетсявспецификациипомещений.

11В панели проектирования нажмите "Редактирование".

12Измените марки:

■Откройте план этажа "01 Первый этаж".

■Дважды щелкните мышью на одной из марок окон около южной стены. Введите "A" и нажмите ENTER.

Формирование проектной документации | 53

■В открывшемся диалоговом окне нажмите "Да".

■Откройте план этажа "02 Второй этаж".

■Дважды щелкните мышью на одной из марок окон около западной стены. Введите "Б" и нажмите ENTER.

■В открывшемся диалоговом окне нажмите "Да".

13Добавьте цветовое обозначение для помещений:

■Навкладке"Помещенияизоны"панелипроектированиянажмите "Легенда цветовой схемы".

■В области рисования щелкните справа от модели здания для размещения легенды цветовых обозначений.

■В диалоговом окне "Выбор типа помещения и цветовой схемы" израскрывающегосясписка "Цветоваясхема" выберитеназвание и нажмите OK.

■В панели проектирования нажмите "Редактирование".

■Выберите левую вертикальную стену и переместите ее немного влево.

Размерыостальныхстенприэтомизменяются. Такжеизменяются размеры цветовой заливки спальни и кладовой и автоматически пересчитываются площади этих помещений.

■Откройте"Спецификациюпомещений".Обратитевнимание,что значения площади спальни и кладовой изменились.

■В панели инструментов "Стандартная" нажмите кнопку (Отменить) для восстановления исходных размеров стен.

■Вновь откройте план этажа "02 Второй этаж" и убедитесь, что стены изменились.

14Откройтепланэтажа "01 Первыйэтаж" иповторитеописаннуювыше процедуру.

54 | Глава 1 Начало работы

15Измените область подрезки, подготовив тем самым вид для листа:

■Откройте план этажа "01 Первый этаж".

■В панели управления видом нажмите кнопку "Показать область подрезки".

■Введите с клавиатуры "ZF", чтобы показать все объекты модели в области рисования.

■Выберите область подрезки. Перетаскивая треугольные управляющие ручки синего цвета, уменьшите область подрезки, как показано на иллюстрации.

■В панели управления видом нажмите кнопку "Скрыть область подрезки".

16Используя тот же самый способ, измените следующие виды:

■План этажа "02 Второй этаж"

■Восточный фасад

■Северный фасад

При изменении фасадов оставьте некоторый объем пространства модели выше уровня крыши.

Формирование проектной документации | 55

Расчетинсоляции

В этом упражнении вы создадим анимацию освещения модели здания солнцем. При этом будут учитываться координаты стройплощадки и время. В результате мы сможем оценить освещенность проектируемого здания.

1 Откройте 3D вид "В перспективе".

2Впанелиуправлениявидомнажмитекнопку "Тени"идалеевыберите "Дополнительные параметры".

3В диалоговом окне "Дополнительные параметры" выполните следующее:

■Убедитесь,чтовразделе"Тень"установленфлажок"Отбрасывание тени", а для параметра "Контраст" установите значение 24.

■В разделе "Солнце" нажмите .

4Вдиалоговомокне"Параметрыестественногоосвещения"перейдите на вкладку "Один день".

5Выберите из списка любой расчет инсоляции и нажмите кнопку "Переименовать".

6В диалоговом окне "Изменение имени" введите новое имя "Расчет инсоляции (один день) - <ваш_город> - летнее солнцестояние" и нажмите "OK".

7Вдиалоговомокне"Параметрыестественногоосвещения"выполните следующее:

■В группе "Параметры" нажмите кнопку , расположенную справа от поля "Населенный пункт". Выберите ближайший к вам крупный населенный пункт и нажмите "OK".

■В поле "Дата" введите "22/6/2008".

■Из раскрывающегося списка "Интервал" выберите 15 минут.

■Снимитефлажок"Тенинанулевойплоскости",чтобытенипадали

на рельеф стройплощадки.

■Нажмите "Применить", а затем "OK".

8В диалоговом окне "Дополнительные параметры" нажмите "Применить", а затем — "OK".

56 | Глава 1 Начало работы
