2.3 Расчет естественного освещения

Район г. Хабаровск находится в IVсветовом поясе. Разряд зрительской работы находим по (таблице 4.3)Vразряд. Нормируемое значение коэффициента естественного освещения по ( таблице 5.1),

Определяем площадь световых проёмов по формуле (1.12)

, м (1.12)

где -площадь пола помещения м²;

-нормированное значение КЕО;

-коэффициент запаса, принимаемый по (таблице 5.4),;

-световая характеристика окон по (таблице 5.5),;

-коэффициент, учитывающий затенение окон противостоящими

зданиями, для отдельно стоящих зданий;

-общий коэффициент светопропускания определяется по формуле (1.15);

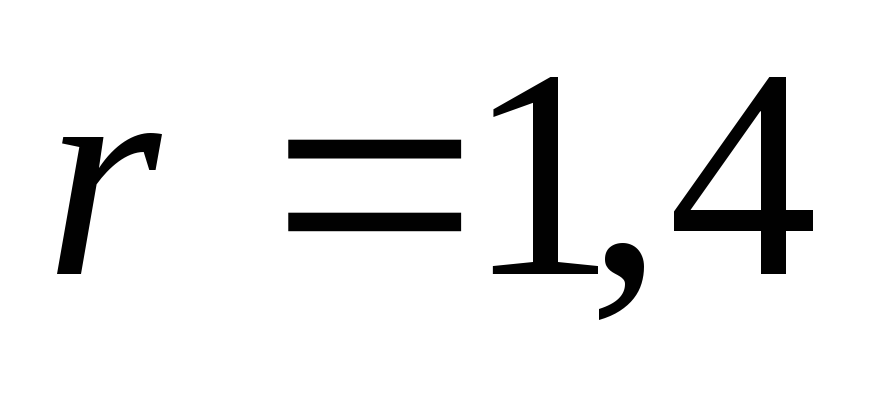

- коэффициент, учитывающий повышение КЕО при боковом освещении

благодаря свету, отраженному от поверхностей помещения и

подстилающего слоя, прилегающего к зданию, определяют

по (таблице 5.7);

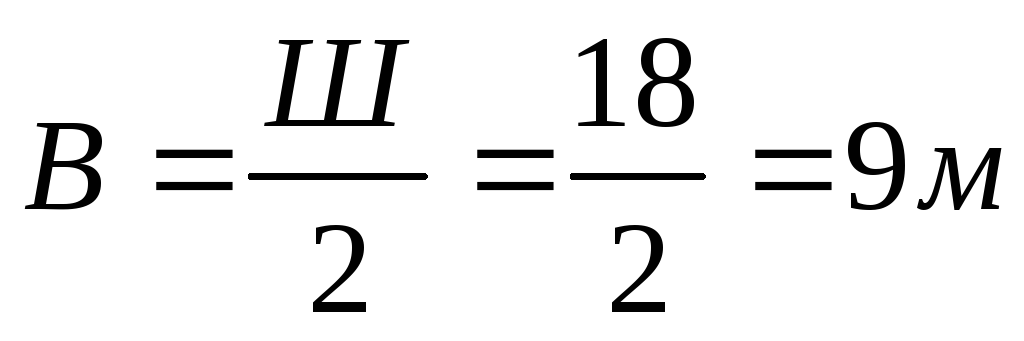

освещение двухстороннее, поэтому глубина помещения равна:

(1.13)

Нормативное значение КЕО для зданий, располагаемых вI,III,IV,Vпоясах светового климата территории России (прил. 6) определяется по формуле:

(1.14)

где m- коэффициент светового климата определяют по (таблице 5.2),m=0,9;

с – коэффициент солнечности климата принимают равным, с=1.

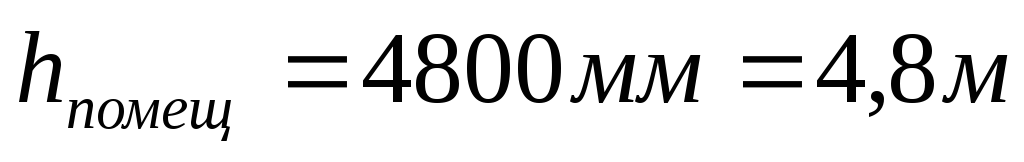

Высота окна предварительно принимается в зависимости от высоты помещения (рисунок.3). Следует учесть, что оконные проемы производственных зданий имеют высоту, кратную 0,8 м, при минимальной высоте 1,2 м. Подоконник чаще всего располагается от пола на высоте 1,2 м.

Верх окон должен быть расположен от низа несущей конструкции не менее, чем на 0,8 м

Рисунок.3 Схема к расчету естественной освещенности: а) кривая освещенности при одностороннем освещении; б) то же при двустороннем освещении;

С учетом этих замечаний принимаем высоту окна

отношение длины помещения к его глубине

отношение глубины помещения к высоте от уровня рабочей поверхности:

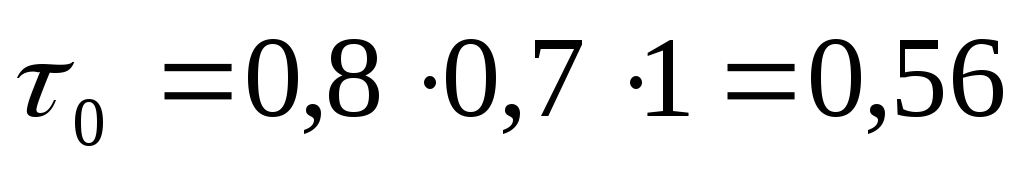

общий коэффициент светопропускания :

(1.15)

где-коэффициент светопропускания материала,

определяемый по (таблице 5.6) ;

- коэффициент, учитывающий потери света в переплетах светопроема,

определяемый по (таблице 5.6) ;

- коэффициент, учитывающий потери света в несущих конструкциях

(при боковом освещении ).

Средний коэффициент отражения при боковом освещении следует определить по формуле:

(1.16)

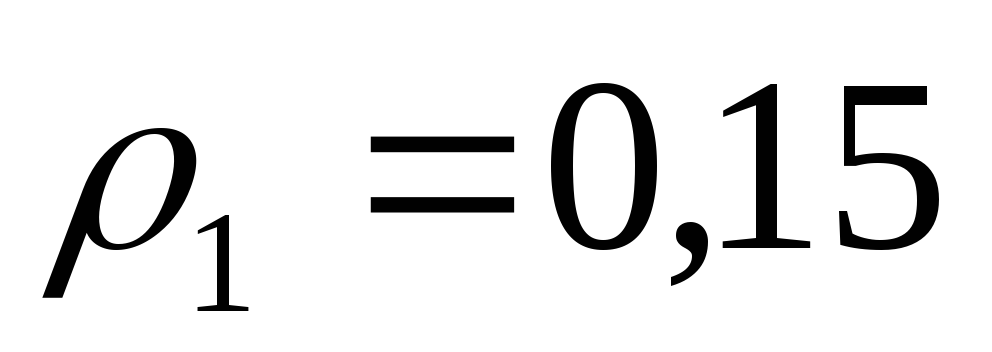

где - коэффициент отражения пола (для ксилолитовых и паркетных полов

равен 0,2-0,3; для полов из линолеума, бетонных и деревянных

крашеных 0,15-0,20; для асфальтовых полов 0,080-0,12) ;

- коэффициент отражения полов и стен (при светлых полах тонах стен

принимается равным 0,6; при средних тонах – 0,4) ;

- площадь стен и потолков м²;

- площадь пола м².

Определяем площадь стены по формуле:

(1.17)

площадь общая стены и потолка равна:

(1.18)

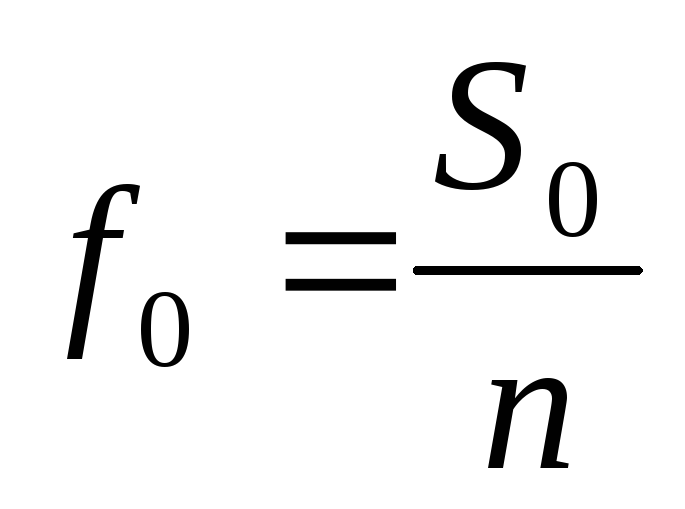

Установив количество окон в здании , определяют площадь одного окна:

, м²(1.19)

По ГОСТу 12506-81 принимаем высоту окна мм,

По принятой высоте следует определить ширину окна :

,м (1.20)

Принимаем по ГОСТу 12506-81

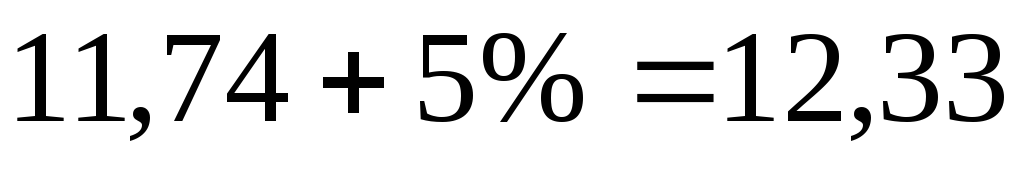

площади оконных проемов могут отклониться на +5, -10% от требуемых по расчету.

Площадь окна по ГОСТу 12506-81

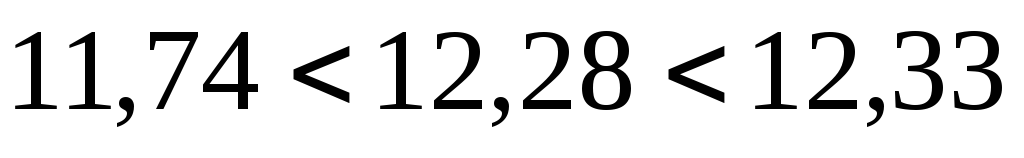

Отклонение от ГОСТа составляет:

4850

Рисунок 4.Схема окна
