Данные для проектирования грузового двора:
Площадь складов тарно-упаковочных грузов, 7560 м2.
Площадь контейнерной площадки для крупнотоннажных
контейнеров 1600 м2.
Контейнерная площадка для среднетоннажных контейнеров 1700 м2.
Тяжеловесная площадка 2000 м2.
Длина повышенного пути для выгрузки навалочных грузов 170 м.
Длина пассажирского поезда 430 м.
Грузовые поездопотоки:
Табл.2
Состанции |
На станцию |
Итого | |||||
А |
Б |
В |
Д | ||||
участко вые |
сборные | ||||||
А |
|
33 |
8 |
5 |
2 |
41/7 | |
Б |
32 |
|
20 |
4 |
1 |
52/5 | |
В |
13 |
18 |
|
3 |
2 |
31/5 | |
Д |
участко вые |
5 |
3 |
2 |
|
| |
сборные |
2 |
2 |
2 | ||||
Итого |
45/7 |
51/5 |
28/4 |
|
124/17 |
Пассажирские поездопотоки:
Табл.3
Состанции |
На станцию |
Итого | |||||
А |
Б |
В |
Д | ||||
св.форм. |
пригород ные | ||||||
А |
|
11 |
2 |
3 |
2 |
13/5 | |
Б |
11 |
|
4 |
1 |
5 |
15/6 | |
В |
2 |
4 |
|
2 |
4 |
6/6 | |
Д |
св.формир. |
3 |
1 |
2 |
|
| |
пригород ные |
2 |
5 |
4 | ||||
Итого |
13/5 |
15/6 |
6/6 |
|
34/ 17 |
Типы схем участковых станций с учётом схем примыканий железнодорожных линий определяется по последней цифре шифра – 7

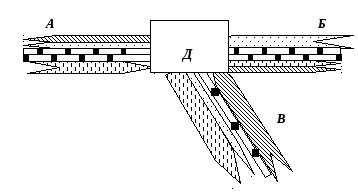

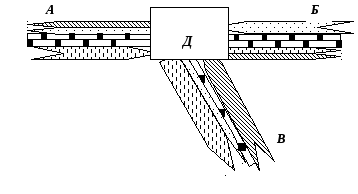

Рис.2.
Диаграмма грузовых и пассажирских
поездопотоков
Условные обозначения:
Числитель-транзитные без переработки
Знаменатель-транзитные с переработкой
-
Грузовой и пассажирский поездопоток
со станции А -
Грузовой и пассажирский поездопоток
со станции Б
-
Грузовой и пассажирский поездопоток
со станции В
2. Расчетная часть
2.1. Определение полезной длины приемоотправочных путей
,
(2.1.1)
где
длина
вагона,15 м;
длина
локомотива, 34 м;
количество
вагонов в составе;
,
(2.1.2)
где
нагрузка на вагон, 73 т;
-
вес состава;
Определение веса поезда, брутто
,
(2.1.3)
где
расчётное значение касательной силы
тяги,
50600 кгс ;
вес
локомотива, 276 т;
основное
удельное сопротивление локомотива 2,3
кгс/т∙с;
основное
удельное сопротивление для состава
1,22 кгс/т∙с
руководящий
уклон 9 0/00;
т
вагона;
Полученную длину приемоотправочных путей округляем в большую сторону до стандартной (850, 1050, 1250) → Lпоп=1050 м.
2.2. Определение типа участковой станции
Схема
станции с
центральным расположением сортировочного
парка
показана в приложении 1. Такой
тип станции обеспечивает меньшую
пропускную способность по сравнению с
другими типами станций. Достоинством
же является то, что не создаются враждебные
маршруты при одновременном приеме
пассажирских поездов с одного направления,
и отправления на это же направление
грузовых поездов. При использовании
данной схемы пробег локомотивов меньше,
чем в других типах станций.
Для
строительства станции
с центральным расположением сортировочного
парка
необходима станционная площадка
маленькой длины, а следовательно
уменьшаются капитальные затраты. Но
данный тип станции не обеспечивает
прямого проследование поездов из одного
парка, в другой.
Выбор схемы определяется на основании задания, схемы подходов к станции, размещении пассажирского здания и грузового двора по отношении к главным путям, длины станционной площадки, числа приемоотправочных путей и типовых схем узловых участковых станций, разрабатываем схему нашей станции.
Приемоотправочные парки ПО-1 и ПО-2 находятся со стороны, противоположной пассажирскому зданию. Приемоотправочные парки размещены раздельно и имеют определенную специализацию. Сортировочный парк помещен параллельно, между приемоотправочными парками ПО-1 и ПО-2. Грузовой двор и локомотивное хозяйство размещены в одном районе станции, со стороны, противоположной пассажирскому зданию и располагаются в нечетной горловине станции.
