ЖБК
1. Какие случаи разрушения по нормальному сечению встречаются в изгибаемых элементах?
Момент внешних
сил превосходит момента внутренних
усилий
(нормальные трещины)
Пластический
характер разрушения. Начинается с
проявления текучести арматуры, быстро
растет прогиб и развитие трещин.
2. Запишите условия прочности по нормальному сечению изгибаемых элементов с одиночной арматурой. Сечение элемента прямоугольное.
Условие прочности по сжатой зоне:
.
Условие прочности по растянутой арматуре:
.
3. Зарисуйте расчетную схему для расчета прочности нормальных сечений изгибаемых элементов прямоугольного сечения с двойной арматурой.
Прямоугольное сечение с двойной арматурой и схема усилий
4. Составьте уравнение для определения положения границы сжатой зоны Х элемента прямоугольного сечения с двойной арматурой.
Из уравнения равенства нулю суммы проекций всех нормальных усилии на продольную ось элемента:
.
5. Запишите условие прочности по нормальному сечению прямоугольного элемента с двойной арматурой.
Условие прочности по сжатой зоне изгибаемого элемента, армированного двойной арматурой:
.
6. Зарисуйте расчетную схему для расчета прочности нормальных сечений изгибаемых элементов таврового сечения с одиночной арматурой.
К определению расчетного случая в элементах таврового профиля.
7. Как разграничиваются расчетные случаи положения нейтральной линии при расчете тавровых сечений?
Расчетный случай зависит от положения границы сжатой зоны бетона.
1 случай.
Граница сжатой зоны проходит в полке
.
В этом случае тавровое сечение рассчитывают
как прямоугольное с размерами
(рис.
31), поскольку бетон в растянутой зоне
на несущую способность не влияет.

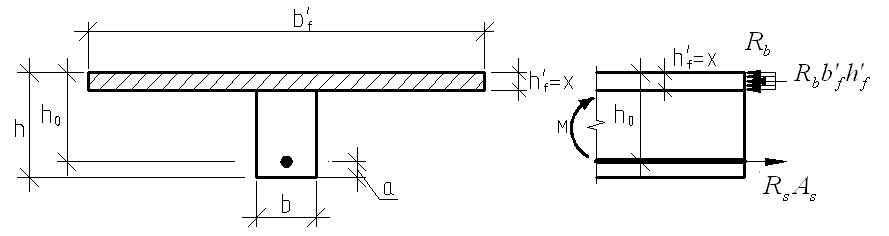

1 Случай положения границы сжатой зоны бетона в элементах таврового профиля.
2 случай. Граница сжатой зоны находится в ребре (рис. 32). Расчет проводят по формулам таврового профиля.
2 Случай положения границы сжатой зоны бетона в элементах таврового профиля.
8. Как рассчитываются тавровые элементы при положении нейтральной линии в полке?
-
граница сжатой зоны находится в полке;
В этом случае
тавровое сечение рассчитывают как
прямоугольное с размерами
9. Как рассчитываются тавровые элементы при положении нейтральной линии в ребре?
-
граница сжатой зоны находится в ребре.
Расчет проводят по формулам таврового профиля.
10. Составьте уравнение нейтральной линии для таврового сечения, граница сжатой зоны проходит в ребре.
Граница сжатой зоны определяется из уравнения равенства нулю суммы проекций всех нормальных усилий на продольную ось элемента:
;
,
при
расчетным
сечением является прямоугольник,
а при
-
сечение таврового профиля.
11. Почему ограничивается высота сжатой зоны сечения изгибаемых элементов? Граничная высота сжатой зоны.
На основе
экспериментов установлено, что напряжение
зависит
от относительной
высоты сжатой зоны бетона
.
Граничная
относительная высота сжатой зоны бетона
,
при которой растягивающие напряжения
в арматуре начинают достигать предельных
значений
,
зависит от класса бетона и класса
арматуры и находится по формуле (25) СНиП
2.03.01-84* «Бетонные и железобетонные
конструкции».

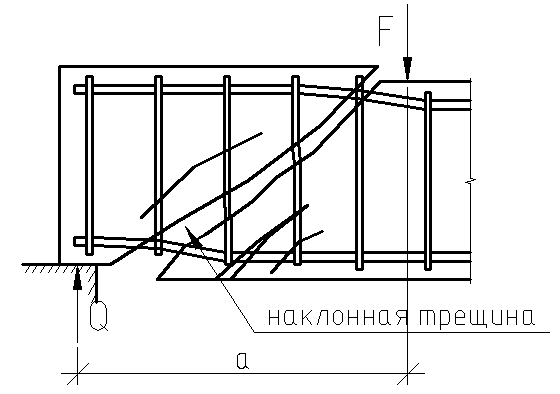

12. Какие виды разрушения по наклонному сечению Вы знаете? Как исключить разрушения по наклонным сечениям?
Разрушение изгибаемого элемента по наклонному сечению происходит по одному из трех возможных случаев:
1. Раздробление бетона наклонной сжатой полосы между наклонными трещинами. Происходит при малой ширине сечения, когда главные сжимающие напряжения превышают расчетное сопротивление бетона сжатию Rb.
Экспериментально установлено, что прочность железобетонных элементов по наклонной полосе между наклонными трещинами обеспечена, если соблюдается условие:
,
где
-
коэффициент, учитывающий влияние
хомутов, нормальных к продольной оси
элемента, определяется по формуле:
,
где
,
;
-
определяется по формуле:
,
где β – коэффициент, зависящий от вида бетона; Rb - в МПа.
Если условие не соблюдается, необходимо увеличить размеры сечения или повысить класс бетона.
2. Сдвиг по наклонному сечению от действия поперечной силы
