2. Автоматическое включение двигателя по сигналу датчика температуры наружного воздуха с регулируемым дифференциалом.
3. Автоматическое включение и выключение двигателя по временной программе с помощью суточного или недельного реле времени.
В любом случае предусматривается возможность ручного управления дефлектором.
Эжекционная система вентиляции NAVAIR [4] (рис. 6) состоит из обычной традиционной системы естественной вентиляции, статических дефлекторов, одного высоконапорного вентилятора, системы воздухопроводов и эжектирующих насадок, которые устанавливаются внутри вентиляционных стволов в местах крепления дефлекторов. Вышедшая из сопла струя воздуха устремляется по вертикальной оси вентиляционного канала вверх с большой скоростью (обычно это 30–50 м/с) и увлекает с собой вверх воздух из нижней части вентиляционного канала. В результате обмена энергии между быстрыми и медленными струйками воздуха скорость воздуха в канале ниже сопла увеличивается, скорость воздуха в струе падает, общий расход воздуха в вентиляционном канале увеличивается в несколько раз.
Отношение расхода эжектируемого воздуха к расходу эжектирующего воздуха называется коэффициентом эжекции. Экспериментальные значения коэффициента эжекции превышают значение 6 при нулевом термическом и ветровом давлении. Фактическое значение коэффициента эжекции достигало 15. Эжекционная система вентиляции обеспечивает нормативный воздухообмен в течение всего года при любых погодных условиях, является менее энергоемкой системой по сравнению с механической системой вентиляции, более надежна и более проста, чем механическая система вентиляции.
Эжекционная система вентиляции не подавляет термический и ветровой эффекты систем вентиляции, т. к. она не изменяет гидравлическое сопротивление каналов системы естественной вентиляции, а она легко устанавливается на существующие здания, поскольку все ее элементы монтируются на оголовке вентиляционного канала, на кровле или чердаке.
Эжекционная система вентиляции с одним вентилятором может обслуживать одновременно не-сколько вентиляционных стволов разного назначения. При остановке вентилятора (на техническое обслуживание или ремонт, из-за поломки или отключения электричества) система вентиляции продолжает функционировать как обычная система естественной вентиляции.
Эжекционная система вентиляции может применяться в крупных многоквартирных зданиях и в частных односемейных домах. Методики и рекомендации по проектированию, подбору вентилятора и сопел, сведения о системе управления, технико-экономические характеристики, опыт применения входят в программу мастер-класса по данной теме.
|
Рисунок 7. Статический дефлектор с осевым эжектирующим вентилятором |

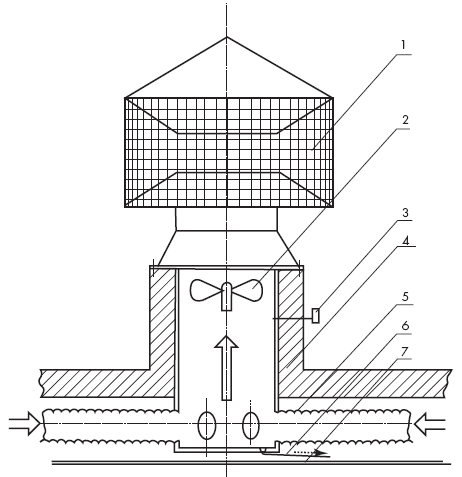

Статический дефлектор (рис. 7) и осевой эжектирующий вентилятор (рис. 8) – это новая технология, которая родилась в Москве сразу в двух исполнениях. Первое принадлежит М. А. Малахову (Моспроект-2, мастерская 11) и подробно описано ранее [5]. Второе решение было применено для вытяжной вентиляции зала ожидания вокзала в г. Наро-Фоминске. На оголовках вентиляционных каналов на кровле установлены статические дефлекторы ДС630 (1), а непосредственно под ними внутри вентиляционного канала смонтированы осевые низконапорные малошумные осевые вентиляторы (2) серии Е [6], включаемые в работу по датчику давления (3) только при малой величине гравитационного давления. К теплоизолированному стакану (4) из оцинкованной стали присоединены шумопоглощающие круглые воздуховоды (5) длиной 1 м и дренаж (6), размещенные над фальшпотолком (7).
|
Рисунок 8. Осевой эжектирующий вентилятор |
При благоприятных климатических условиях описанная система работает как обычная система естественной вентиляции с ветровым побуждением (статический дефлектор). При снижении термического и ветрового давлений включается осевой вентилятор, который восстанавливает требуемую тягу.
Двухлетний опыт эксплуатации подтвердил достоинства такого решения: круглогодичное функционирование, простота, бесшумность, экономичность, надежность и невысокая стоимость.
