Для подкрановой ветви
Определяем условную гибкость относительно оси X2-X2:
где
Требуемый радиус инерции i1 (относительно оси X2-X2):
где
l1 – расстояние между узлами крепления решетки;
- оптимальная гибкость стержня;
Требуемый радиус инерции iу (относительно оси У-У):
где
- так как нет дополнительных распорок;
По табл.72 СНиП II-23-81* в зависимости от гибкости ирасчетного спротивленияопределяем коэффициент продольного изгиба.
Требуемая площадь подкрановой ветви:
По сртаменту приниамем профиль (ГОСТ 26020-83):
Двутавр нормальный 80Б1:
Ак=203.2 см2;
iу =31.33 см;
Iу = 1994499.984 см4;
I1=6243.999 см4
Для наружной ветви
Определяем условную гибкость относительно оси X1-X1:
где
Требуемый радиус инерции i2(относительно оси X1-X1):
Требуемый радиус инерции iу (относительно оси У-У):
По табл.72 СНиП II-23-81* в зависимости от гибкости ирасчетного спротивленияопределяем коэффициент продольного изгиба.
Требуемая площадь наружной ветви:
Принимаем сечение в виде составного швеллера из листа 500x10 мм и двух равнополочных уголков 200x20 мм. Примим высоту сечения равной высоте подкрановой ветви для улучшения приварки решетки.
Уголок 200x20 мм:
Ауг=76.54 см2;
iу = 6.12 см;
Iу = 2871.47 см4;
z0= 5.7 см

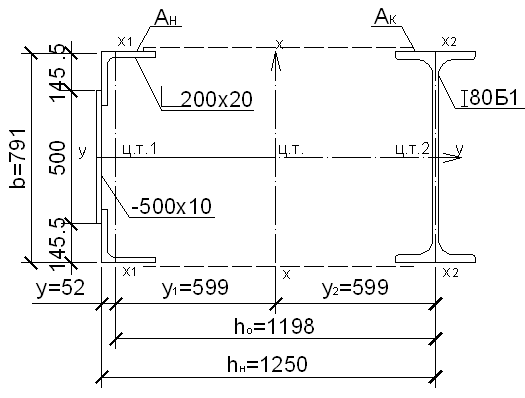

Рис. Принятое сечение нижней части колонны
Определим геометрические характеристики наружной ветви:
Найдем положение центра тяжести сечения:
Определим положение центра тяжести всего сечения:
Скорректируем усилия в ветвях:
Выполним проверку общей устойчивости ветвей колонны:
Проверка подкрановой ветви в плоскости колонны (рамы):
Проверка подкрановой ветви из плоскости колонны (рамы):
По табл.72 СНиП II-23-81* по наибольшей гибкости определяем.
Проверка наружной ветви в плоскости колонны (рамы):
Проверка наружной ветви из плоскости колонны (рамы):
По табл.72 СНиП II-23-81* по наибольшей гибкости определяем.
Устойчивость обеспечена
Выполним проверку местной устойчивости листа:
Условие выполняется.
Подбор решетки
Определим поперечные силы, действующие на решетку колонны:
- фактическую Q=353,511 кН
- условную
Определим геометрические характеристики всего сечения:
Гибкость стержня колонны равна:
По табл. 72 определяем .
Определяем условную поперечную силу , действующую на решетку колонны:
Дальнейший расчет ведем по фактической поперечной силе. Определим усилие в раскосе:
Рекомендуется назначать гибкость раскоса λ=80...120.Принимаем λ=80, тогда φ=0.7
Требуемая площадь раскосов равна:
где
γс – коэффициент условий работы согласно табл.6 СНиП II-23-81* принимаем равным 0.75;
Требуемый радиус инерции равен:
По сортаменту назначаем раскосы из равнополочных уголков сечением 100x12.Геометрические характеристики сечения:
Ар=22.8 см2;
imin = 3.03 см
Выполним проверку принятого сечения:
,тогда φ=0.820
Условие выполняется.
Расчет сварных швов
Рассчитаем сварные швы раскоса для его крепления к ветвям колонны.
По обушку: (по табл.38);
;
По перу: (по табл.38);
;
Принимаем:
Расчет ведем по границе сплавления.
Проверка устойчивости всего стержня нижней части колонны в плоскости действия момента (относительно оси x):
Определим приведенную гибкость стержня колонны:
, где
Ар – площадь сечения одного раскоса;
α1 – коэффициент, учитывает геометрию решетки; β=45
Определим условную приведенную гибкость:
Определим относительный эксцентриситет:
,где
а=у2=599 мм - расстояние от центра тяжести сечения до наиболее сжатой ветви колонны (наиболее сжатой является подкрановая ветвь);
По табл.75 СНиП II-23-81* для mx=2.33 и λef=1.84 определяем φ=0.277.
Проверка устойчивости всего стержня нижней части колонны из плоскости действия момента не проводится, так как она обеспечена устойчивостью отдельных ветвей относительно оси у.
