2.4. Определение нагрузки от крановых воздействий.
При расчете однопролетных рам крановая нагрузка учитывается от двух сближенных кранов наибольшей грузоподъемности.
Вертикальная крановая нагрузка передается на подкрановые балки колесами кранов в виде сосредоточенных сил ипри их невыгодном положении на подкрановой балке (рис.4). Расчетное давление на колонну, к которой приближена тележка, определяется по формуле:
на противоположную колонну:
где - коэффициент надежности для крановой нагрузки;
- коэффициент надежности сооружения по назначению;
- коэффициент сочетаний для кранов среднего режима работы;
- наибольшие вертикальное давления колес крана на подкрановую балку;
- минимальные вертикальное давления колес крана на подкрановую балку;
- суммы ординат линий влияния для соответствующего значения;
ии;
- вес подкрановой балки для крана с Q=100/20т;
- для металлических конструкций.
Минимальное давление колес крана определяется по формулам:
;
где - число колес на одной стороне крана.
Технические характеристики заданных кранов согласно ГОСТ 25546-82:
Для крана грузоподъемностью :

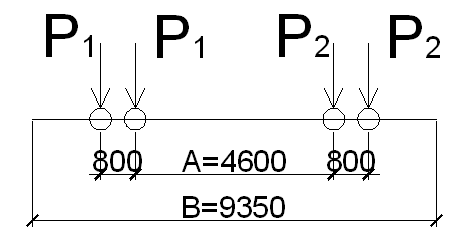

- ширина крана;
- база крана;
;
;
Определим минимальное давление колеса.
Для крана грузоподъемностью 100т:
Расчетным загружением рамы мостовыми кранами является такое, при котором на одну из колонн действует наибольшее вертикальное давление кранов(), а на другую - минимальное(). Вертикальное давление крановив виде опорных реакций подкрановых балок передается колоннам, которые определяются с помощью линий влияния.
Рис.4 Эпюра давления от колес двух сближенных кранов
Давления и передаются по осям подкрановых балок, которые установлены с эксцентриситетом по отношению к центру тяжести нижней части колонны. Поэтому в раме от вертикального давления кранов возникают, дополнительно, сосредоточенные моменты, определяемые по выражениям:
,
где ек – расстояние от оси подкрановой балки до центра тяжести сечения подкрановой части колонны (см. выше);
Нормативные горизонтальные силы поперечного торможения, возникающие при торможении крановой тележки, передаются на колонну через тормозные балки или фермы:
, где
- вестележки;
- коэффициент трения при торможении тележки;
- отношение числа тормозных колес к общему числу колес тележки;
;
Силы нормативного горизонтального поперечного торможения тележки передаются через колесо крана на крановый рельс. При этом условии считается, что она действует только на один ряд подкрановых балок и распределяется поровну между колесами крана. Определим силу горизонтального поперечного торможения:
Максимальное значение горизонтальной поперечной силы на колонну от двух сближенных кранов:
3.Подбор сечений верхней и нижней частей колонны.
3.1.Определение расчетных длин колонн по осям X-X и y-y.
Для расчета колонны принимаем следующие сочетания усилий:
– для подкрановой части сочетание 1,3,5-,7, при этом Nн = –2335.977 кН, Мн = 3704.966 кНм.
– для надкрановой части сочетание 1,2,4,6-,8, при этом Nв = –720.358 кН, Мв = –1126.83 кНм. Соответствующее сочетание для сечения 3-3 (1,2,4,6-,8):
Мв.соотв. = –61.855–140.770+137.437–34.601–31.634= - 131.423 кНм.
Определим поперечную силу:
Для одноступенчатой колонны расчетная длина определяется для каждого участка с постоянным моментом инерции: отдельно для верхней и отдельно для нижней части колонны. В плоскости рамы расчетные длины колонны равны:
для нижней части lef,1 = μ1·l1
для верхней части lef,2 = μ2·l2.
μi – коэффициент приведения расчетной длины;

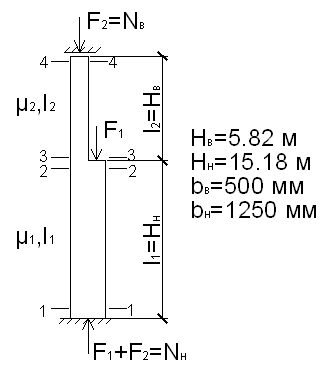

Рис Расчетная схема колонны
Определим расчетные длины колонны:
Из плоскости (y-y):
l1 = Нн=15.18 м (т.к. нет тормозных балок);
l2 = Нв=5.82 м
В плоскости (x-x):
- условие выполняется;
- условие выполняется;
Согласно СНиП II-23-81* при отношении l2 / l1 0.6 и при β = Nн / Nв 3 значения μ1 и μ2 следует принимать по таблице 18. Так как оба условия выполняются, то можно принять μ1 = 2, μ2 = 3.
Тогда:
lef,1 = μ1·l1 = 2·15.18= 30.36 м;
lef,2 = μ2·l2 = 3·5.82 =17.46 м.
