Белорусский национальный технический университет Энергетический факультет
Кафедра: «Электрические системы»
Курсовая работа
по дисциплине «Математическое моделирование в энергетике»
Тема проекта: Применение матричных методов для анализа установившихся режимов электрических систем
Выполнил: студент гр. 106229
Артемов А.М.
Принял: Шиманская Т.А.
Минск 2011
Содержание
Содержание 3
Введение
В данной курсовой работе рассматриваются матричные методы для анализа установившихся режимов электрических систем.
Расчет установившегося режима является наиболее часто встречающейся самостоятельной задачей в области анализа электрических систем в практике проектирования и эксплуатации, поэтому этой задаче уделяется большое внимание. Электрической системой называется совокупность машин и аппаратов, предназначенных для реализации процессов производства, передачи, распределения и потребления электроэнергии. Режим системы – это её состояние в любой момент времени. Рассчитать режим системы – это значит, при известных нагрузках подстанций и известном напряжении минимум в одной точке системы определить путём решения каких-либо уравнений состояния напряжения во всех остальных точках сети, а также токи и потоки мощности по линиям и трансформаторам сети.
Основные трудности при исследовании режимов электрических систем заключается в необходимости: во-первых, учета нелинейности; во-вторых, составление и решение большого количества уравнений сложной сети и нахождение множества величин, необходимых для расчета. Все трудности при расчетах режимов можно с успехом преодолевать с помощью матричных и итерационных методов.
Дисциплина «Математическое моделирование в энергетике» является одной из основных, в которой закладываются фундаментальные знания специальной подготовки инженера-энергетика. Цели изучения – связать математику как общетеоретическую дисциплину с практическим её применением в области анализа электрических систем, обеспечение при их проектировании и эксплуатации экономичности, надежности, а также качество электроэнергии.
1. Формирование узловых и контурных уравнений установившихся режимов электрической сети.
1.1 Составление схемы замещения электрической сети, определение ее параметров и нагрузок в узлах.

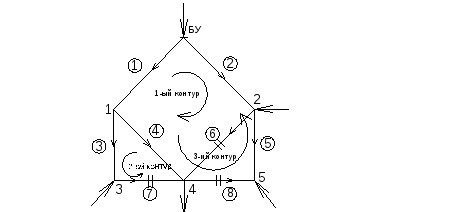

Нагрузки в узлах 2,3,5. Генерирующий источник в узле 4
Рис.2 Схема включения нагрузок, генерации
2. Напряжение балансирующего узла:
Uбу = 115кВ.
3. Длины линий и нагрузки в узлах сети:
L1= 38 км
L2= 53 км
L3= 38 км
L4= 43 км
L5= 27 км
L6= 26 км
L7= 31 км
L8= 42 км.
Нагрузки узловых точек:
P0 = 0 МВт (узел 1);
P1 = -36 МВт (узел 2);
P2 = -44 МВт (узел 3);
P3 = 39 МВт (узел 4);
P4 = -48 МВт (узел 5).
В результате получим вектор-столбец задающих мощностей в узлах сети:
5. Рассчитаем сопротивления участков схемы, по заданному удельному сопротивлению и длине линии:
Ri =X0 · Li.
R1 =0,4·38=15,2 Ом;
R2 = 0,4·53=21,2 Ом;
R3 = 0,4·38=15,2 Ом;
R4 = 0,4·43=17,2 Ом;
R5 = 0,4·26=10,4 Ом;
R6 = 0,4·27=10,8 Ом;
R7 = 0,4·31=12,4 Ом;
R8 = 0,4·42=16,8 Ом.
