3.5 Взаимодействие объектов и экранные формы

3.5.1 Вариант использования «Аутентификация»

Данный вариант использования служит для спецификации особенностей поведения системы при входе пользователя в систему и наделение его соответствующих прав. Он определяет последовательность действий, которые должны быть выполнены для прохождения процедуры аутентификации проектируемой системой при взаимодействии ее с соответствующим актером.

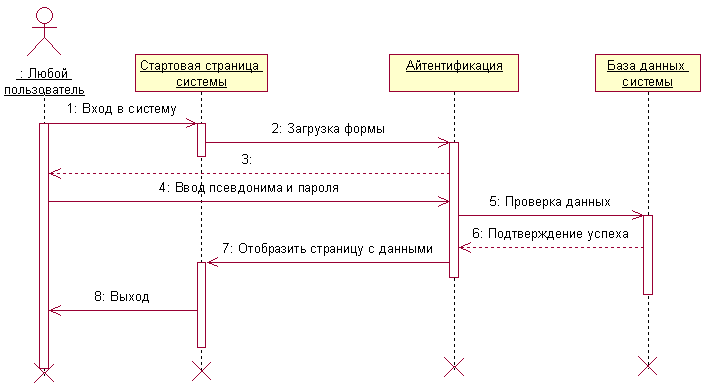

На диаграмме последовательности «Аутентификации», которая приводится на рисунке 3.3, изображена последовательность действий пользователя при осуществлении входа в систему.

Рисунок 3.3 – Диаграмма последовательности «Аутентификации»

Диаграмма кооперации данного варианта использования, которая приводится на рисунке 3.4, отражает структурные аспекты взаимодействия пользователя и соответствующих классов при осуществлении входа в систему.

Макет экранной формы «Аутентификации», который приводится на рисунке 3.5, имеет довольно абстрактный вид. В процессе реализации системы, безусловно, реальные формы будет в значительной степени отличаться от проектируемых, прежде всего с точки зрения интерфейса пользователя.

Рисунок 3.4 – Диаграмма кооперации «Аутентификации»

Рисунок 3.5 – Макет экранной формы «Аутентификации»

3.5.2 Вариант использования «Просмотр соответствующей информации»

Данный вариант использования служит для спецификации общих особенностей поведения части системы, предназначенной для работы сотрудника. Он определяет последовательность действий просмотра соответствующей информации, которые должны быть выполнены проектируемой системой при взаимодействии ее с актером-сотрудником.

На диаграмме последовательности «Просмотр соответствующей информации», которая приводится на рисунке 3.5, изображена последовательность действий пользователя при осуществлении входа в систему.

Диаграмма кооперации данного варианта использования, которая приводится на рисунке 3.6, отражает структурные аспекты взаимодействия сотрудника и соответствующих классов при осуществлении просмотра данных по соответствующей дисциплине.

Рисунок 3.5 – Диаграмма последовательности «Просмотр соответствующей информации»

Рисунок 3.6 – Диаграмма кооперации «Просмотра информации»

3.5.3 Вариант использования «Работа с данными опроса, документа»

Данный вариант использования служит для спецификации особенностей поведения системы при изменении состояния базы данных. Он определяет последовательность действий, которые должны быть выполнены для выполнения операций добавления, обновления и удаления данных опроса, документа системой при взаимодействии ее с актером-менеджером.

На диаграмме последовательности «Работа с данными опроса, документа», которая приводится на рисунке 3.7, изображена последовательность действий преподавателя при осуществлении операций над данными опроса или документа.

Рисунок 3.7 – Диаграмма последовательности «Работа с данными опроса документа»

Рисунок 3.8 – Диаграмма кооперации «Работа с данными опроса, документа»

4 ФИЗИЧЕСКОЕ МОДЕЛИРОВАНИЕ
