3.5 Назначение геометрических размеров балки
Геометрические размеры балки принимают исходя из размеров сечений балок по типовым сериям для покрытий одноэтажных зданий.

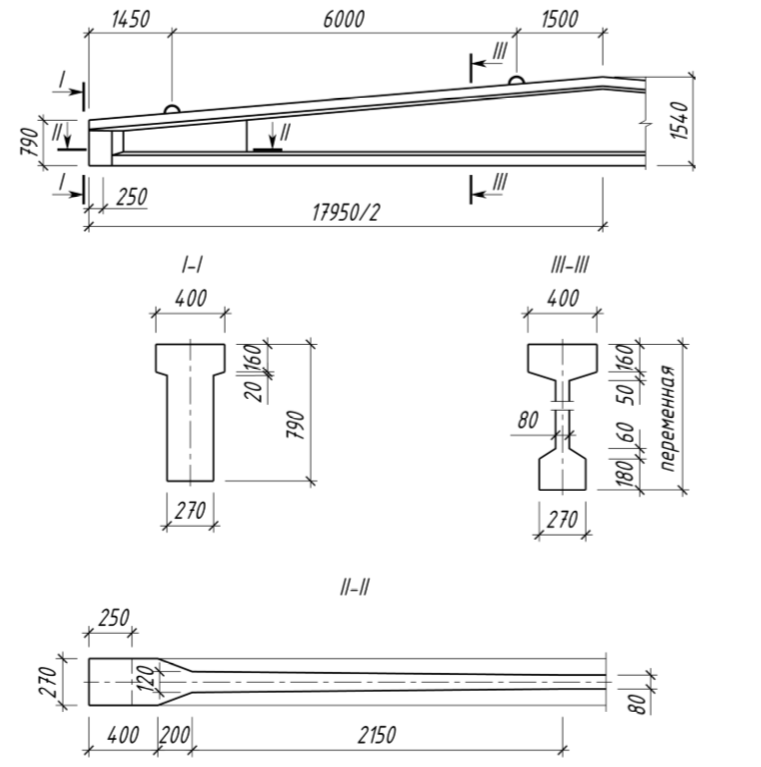

Рис. 3.5 Геометрические размеры балки
3.6 Определение усилий в сечениях балки
Расчетный пролет балки принимаем между серединами опорных закладных деталей, длина которых равна 250 мм.
мм.

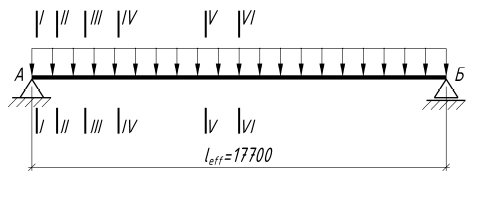

Рис. 3.6 Расчетная схема и расчетные сечения балки
Расчетными сечениями при расчете балки являются сечения I-I …VI-VI со следующими координатами сечений в таблице 3.6.1
Таблица 3.6.1 Координаты сечений балки
Номер сечения |
Место расположения сечения |
Расстояние от торца балки до сечения (мм) |
Расстояние от опоры А до сечения (мм) |
I – I |
По грани опоры |
250 |
125 |
II– II |
В месте перехода опорного вута в стенку |
600 |
475 |
III – III |
В месте установки первой монтажной петли |
1475 |
1350 |
IV – IV |
В месте перехода к постоянной толщине стенки |
2750 |
2625 |
V – V |
Опасное сечение при расчете балки на расстоянии 0,37 расчетного пролета (при уклоне верхнего пояса 1:12) |
6675 |
6550 |
VI – VI |
В середине пролета |
8075 |
8850 |
Изгибающие моменты и поперечные силы в сечениях балки определены при наиболее невыгодном основном сочетании нагрузок (таблица 3.6.2).
Таблица 3.6.2 Усилия в сечениях балки
№ сечения |
х/leff |
xj, м |
Значения Mj (кН/м) |
Значения Vj (кН) | |||
при у f = 1 |
при у F > 1 |
при y f = 1 |
при y F > 1 | ||||
I-I |
0,0071 |
0,125 |
30,3 |
38,6 |
240,5 |
306,7 | |
II-II |
0,0268 |
0,475 |
112,8 |
143,8 |
230,8 |
294,43 | |
III-III |
0,0763 |
1,35 |
304,2 |
388 |
206,7 |
263,7 | |
IV-IV |
0,148 |
2,625 |
545,3 |
695,6 |
171,6 |
218,9 | |
V-V |
0,37 |
6,55 |
1006,4 |
1283,8 |
63,39 |
80,9 | |
VI-VI |
0,5 |
8,85 |
1079,3 |
1376,8 |
0 |
0 |
3.7 Предварительный подбор предварительно напряженной арматуры
3.7.1 Выбор расчетного сечения
В двускатных балках с уклоном верхнего поясаплощадь продольной напрягаемой арматуры рассчитывается по усилиям, действующим в опасном сечении, т. е. на расстоянииот опоры. При этом действительное сечение заменяется эквивалентным.

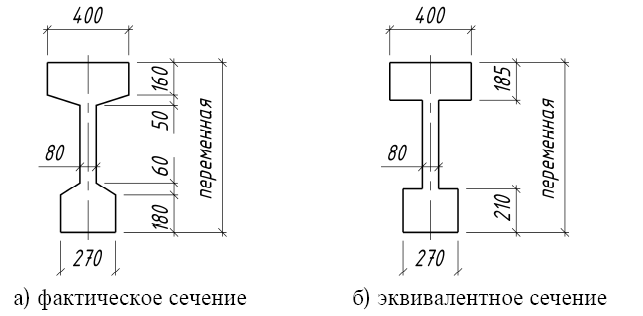

Рис. 3.7.1.1 Поперечное сечение балки
Размеры поперечного сечения балки в расчетном сечении при подборе продольной арматуры и расчете прочности нормального сечения при действии изгибающего момента:
мм ; мм;мм;мм;мм.
Высота балки в рассматриваемом сечении м.
Предварительно напряженная арматура в нижней полке размещается в три ряда. Предварительно мм принято равное расстоянию до центра тяжести арматуры; тогда рабочая высота сечения составит:мм.

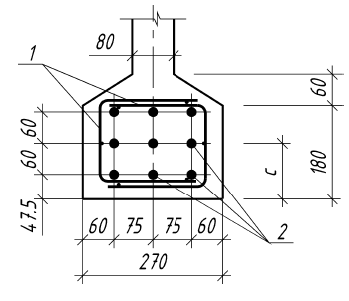

Рис. 3.7.1.2 Предполагаемое размещение напрягаемой арматуры
3.7.2 Назначение величины предварительных напряжений в напрягаемой арматуре
Величину предварительного напряжения в арматуре назначаем в соответствии с требованиями п. 9.2.1 СНБ 5.03.01-02.
; (3.7.2.1)
.(3.7.2.2)
Для проволочной и канатной арматуры
При механическом способе натяжения арматуры , тогда
МПа.
Принимаем МПа.
Для определения (п. 7.1.2.4 СНБ 5.03.01-02) и(п. 9.1.4 СНБ 5.03.01-02) при предварительном подборе арматуры рекомендуется принимать ориентировочно суммарную величину потерь предварительного напряжения до их расчета в пределах.
Тогда установившиеся напряжения в напрягаемой арматуре:
.(3.7.2.3)
Определяем МПа.
Граничная относительная высота сжатой зоны сечения :
(3.7.2.4)
где ;.
Для напрягаемой арматуры из высокопрочной проволки и канатов S1400:
МПа.
Для арматуры класса S1400=0
Тогда граничная относительная высота сжатой зоны сечения равна:
.
Величину коэффициента , учитывающего упругопластическую работу высокопрочной арматуры по билинейной диаграмме деформирования (рис. 6.7 п. 6.2.2.4 СНБ 5.03.01-02) при деформациях превышающихопределяют по формуле:
(3.7.2.5)
Где для арматурыS1400.
На стадии предварительного подбора напрягаемой арматуры предполагают, что нейтральная ось проходит по нижней грани полки эквивалентного сечения, т. е. .
Тогда .
.
Принимаем .
