4.5. Обработка результатов измерения.
Удельная эффективная активность Аэфф. природных радионуклидов в почве, рассчитывается по формуле:
Аэфф = АRa226 + 1,31 АТh 232 + 0,085 Ак40 + 0,22 АCs137,
где ARa и АTh - удельная активность Ra-226 и Th-232, находящихся в равновесии с остальными членами уранового и ториевого ряда; АК40 - удельная активность К-40 (Бк/кг).
Таблица 3.5.
Результаты исследования естественных радионуклидов в почве (Бк/кг).
Вид материала |
Радий 226 |
Торий-232 |
Для земной коры |
33 |
39,0 |
Почва |
25 |
28,0 |
Используя данные табл. 3.5 и результаты измерений для радионуклидов по 40К и 137Cs, рассчитать по формуле удельную эффективную активность Аэфф исследуемых образцов почвы.
Все расчеты проводить с точностью до второго знака.
Сравнивая рассчитанные значения удельной эффективной активности (Аэфф) с нормой, равной 0, сделать вывод о возможности проживать на территории, где имеется такое загрязнение почвы.
5. Выводы по выполненной работе
6. Вопросы к зачёту.
1. Какие радионуклиды Чернобыльского выброса были наиболее опасны для человека, животных, растений сразу после ядерной аварии?
2. Какие радионуклиды обусловливают радиационную обстановку Беларуси в настоящее время?
3. Как поступают радионуклиды в растения и организм животных и человека?
4. Какой в настоящее время превалирует механизм поступления радионуклидов в организм жителей Республики Беларусь?
5. Какие виды миграции радионуклидов существуют в настоящее время, их сущность?
6. Какой спектр радионуклидов попал в окружающую среду после катастрофы на Чернобыльской АЭС?
7. В чем разница понятий объемной и удельной активности? Как перестраивается радиометр АЛИОТ для измерения объемной или удельной активности?
8. Как отбираются пробы почвы для анализа радионуклидов?
9. Какие этапы характеризуют динамику радиоэкологической обстановки в нашей республике?
Лабораторная работа № 4
Определение удельной β-активности
ПРОДУКТОВ ПИТАНИЯ β-РАДИОМЕТРОМ РУБ-01П1
1. Цель работы — ознакомить студентов с причинами и механизмами загрязнения продуктов питания в нашей республике, оценить пути поступления радионуклидов к человеку, коэффициентами перехода радионуклидов в продукты питания, изучить схему, принципы устройства β - радиометра РУБ-01П; освоить практику работы с прибором при определении удельной активности (Бк/кг) β-излучающих радионуклидов в продуктах питания.
2. Порядок выполнения работы:
2.1. Изучить настоящие методические материалы.
2.2. Законспектировать в рабочую тетрадь ответы на вопросы к зачёту.
2.3. Перечертить в тетрадь таблицы и заполнить их во время работы с прибором, рассчитать полученные данные и сделать вывод о результатах выполненных измерений.
3. ЗАГРЯЗНЕНИЕ РАДИОНУКЛИДАМИ ПРОДУКТОВ
ПИТАНИЯ
После того, как радионуклиды выпали на поверхность земли, происходит их включение в биологические объекты: траву, злаки, овощи, грибы и др., куда они поступают с водой и минеральными веществами из почвы (рис 4.1). Радионуклиды мигрирую к человеку по цепочкам: почва-растение-человек. Такая цепочка прохождения радионуклидов через промежуточные продукты питания к человеку называется пищевой цепочкой радионуклида.
Следует помнить, что растения обладают неодинаковой способностью накапливать радионуклиды. По убывающей способности накапливать цезий-137 их можно расположить следующим образом:
разнотравье заболоченных лугов,
зеленая масса люпина,
многолетние злаковые травы,
зеленая масса рапса, клевера, гороха, вики,
солома овса,
зеленая масса кукурузы,
зерно овса, ячменя,
картофель,
кормовая свекла,
зерно озимой ржи и пшеницы.

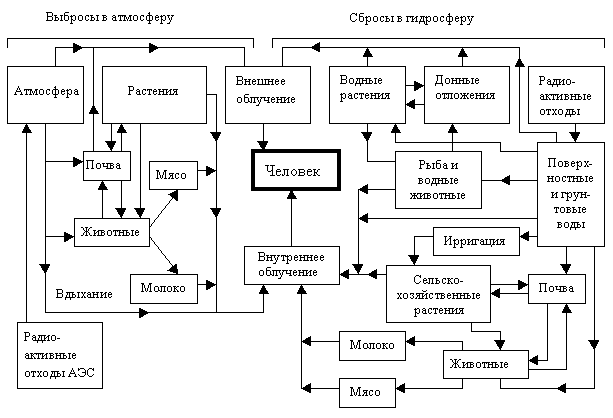

Рис. 4.1. «Пищевые цепочки» радионуклидов чернобыльского происхождения.
По аналогичной способности, но по отношению к стронцию-90, растения располагаются иначе:
зеленая масса клевера, люпина, гороха, рапса, вики, многолетних злаковых трав,
солома ячменя,
зеленая масса озимой ржи,
кормовая свекла,
зеленая масса кукурузы,
солома овса, озимой ржи,
зерно ячменя, овса, озимой ржи,
картофель.
Существуют и другие пищевые цепочки:
почва-растение-животное-молоко-человек,
почва-растение-животное-мясо-человек,
в связи с чем повышается содержание радионуклидов в молоке, овощах, мясе и других видах сельхозпродукции.
Таблица 4.1
Коэффициенты перехода 137Cs и 90Sr в продукты питания.
Продукты |
Коэффициент перехода (Бк/кг) / (кБк/м2) | |
137Cs |
90Sr | |
Молоко |
0.2-3.7 |
0.1-0.4 |
Мясо (говядина) |
1-4 |
0.2 |
Птица |
1 |
0.6 |
Рыба *) |
5 |
2 |
Хлеб ржаной |
0.6-0.8 |
0.4 |
Хлеб пшеничный |
0.5-0.6 |
0.3 |
Картофель |
0.2-4.6 |
0.1-0.5 |
Капуста |
1.5-2 |
0.5-0.6 |
Свёкла |
3 |
0.6 |
Морковь |
2 |
0.5 |
Яблоки |
1.4 |
0.2-0.3 |
Грибы |
60 |
1 |
*) На территории водосброса реки
Продвигаясь по пищевым цепочкам, а также с питьевой водой, они попадают в организм животных, в том числе сельскохозяйственных; вместе с мясом и молоком животных радионуклиды проникают в организм человека. Повышение концентрации радионуклидов в биологических объектах по сравнению с содержанием радиоактивные вещества в окружающей среде, в том числе и в почве, очень значительное. Соотношение между содержанием радионуклида в продуктах питания и в почве получило название коэффициенты перехода радионуклидов из почвы в продукты питания (табл. 4.1).
В результате хлебобулочные изделия и мясо, например, имеют несколько большую радиоактивность, чем молоко, сметана, масло, кефир, овощи и фрукты. Так что на поступление радиоактивных элементов внутрь человека влияет набор продуктов, которыми он питается. Радиоактивные вещества проникают также и в водоемы из атмосферы или за счёт смыва с почвы. Попадая в реки, озёра, моря и океаны, радиоактивные вещества поглощаются водными растениями и животными как непосредственно из воды, так и из звена пищевой цепи: вода-водоросли-рыба-человек. Радиоактивные вещества переходят в зоопланктон, для которого водоросли служат пищей, а затем — в организм моллюсков, ракообразных, рыб. В результате загрязняются вода, загрязняются или гибнут рыбы и другие обитатели водоемов. Организмы, которые накапливают те или иные радиоактивные вещества в особенно высоких концентрациях, называют «биоиндикаторами радиоактивного загрязнения»; так, водоросль кладофора особенно интенсивно накапливает 91Y, а моллюск большой прудовик — 90Sr.
Для того, чтобы максимально ограничить поступление радионуклидов в организм человека с продуктами питания, в Беларуси введены республиканские допустимые уровни. В настоящее время действуют республиканские допустимые уровни содержания радионуклидов цезия-137 и стронция-90 в пищевых продуктах и питьевой воде, утвержденные в 2001 году (РДУ-2001, табл. 4.2).
Таблица 4.2
