1 Требования к выполнению электрической схемы 1.1 Комплект (номенклатура) схем

1.1.1 Номенклатура схем на изделие должна определяться в зависимости от особенностей изделия (установки). Количество типов схем на изделие (установку) должно быть минимальным, но в совокупности они должны содержать сведения в объеме, достаточном для проек- тирования, изготовления, эксплуатации и ремонта изделия (установки). 1.1.2 Между схемами одного комплекта конструкторских документов на изделие (установку) должна быть установлена однозначная связь, которая обеспечила бы возможность быстрого отыскания одних и тех же элементов (устройств, функциональных групп), связей или соединений на всех схемах данного комплекта.

2 Форматы

Форматы листов схем выбирают в соответствии с требованиями, установленными в ГОСТ 2.301-68 и ГОСТ 2.004-79, при этом основные форматы являются предпочтительными. При выборе форматов следует учитывать: - объем и сложность проектируемого изделия (установки); - необходимую степень детализации данных, обусловленную назначением схемы; - условия хранения и обращения схем; - особенности и возможности техники выполнения, репродуцирования и (или) микрофильмирования схем; - возможность обработки схем средствами вычислительной техники. Выбранный формат должен обеспечивать компактное выполнение схемы, не нарушая ее наглядности и удобства пользования ею.

3 Построение схемы

3.1 Схемы выполняют без соблюдения масштаба, действительное пространственное расположение составных частей изделия (установки) не учитывают или учитывают приближенно. 3.2. Графические обозначения элементов (устройств, функциональных групп) и соединяющие их линии связи следует располагать на схеме таким образом, чтобы обеспечивать наилучшее представление о структуре изделия и взаимодействии его составных частей. 3.3 Допускается располагать условные графические обозначения элементов (устройств, функциональных групп) на схеме в том же порядке, в котором они расположены в изделии, при условии, что это не нарушит удобочитаемость схемы. 3.4 При наличии в изделии нескольких одинаковых элементов (устройств, функциональных групп), соединенных параллельно, допускается вместо изображения всех ветвей параллельного соединения изображать только одну ветвь, указав количество ветвей при помощи обозначения ответвления. Около графических обозначений (устройств, функциональных групп), изображенных в одной ветви, проставляют их обозначения. При этом должны быть учтены все элементы, устройства или функциональные группы, входящие в это параллельное соединение (рисунок А1). Элементы в этом случае записывают в перечень элементов в одну строку.

Рисунок А1

3.5 При наличия в изделии трех и более одинаковых элементов (устройств, функциональных групп), соединенных последовательно, допускается вместо изображения всех последовательно соединенных элементов (устройств, функциональных групп), изображать только первый и последний элементы (устройства, функциональные группы), показывая связи между ними штриховыми линиями. При присвоении элементам (устройствам, функциональным группам) обозначений должны быть учтены элементы (устройства, функциональные группы), не изображенные на схеме (рисунок А2). Над штриховой линией при этом указывают общее количество одинаковых элементов. Элементы в этом случае записывают в перечень элементов в одну строку.

Рисунок А2

3.6 Схемы допускается выполнять в пределах условного контура, упрощенно изобража- ющего конструкцию изделия. В этих случаях условные контуры выполняют линиями, равными по толщине линиям связи. 3.7 При выполнении схемы на нескольких листах или в виде совокупности схем одного типа рекомендуется: - для схем, предназначенных для пояснения принципов работы изделия (функциональная, принципиальная), изображать на каждом листе или на каждой схеме определенную функциональную группу, функциональную цепь (линию, тракт и т.п.); - для схем, предназначенных для определения соединений (схема соединений), изображать на каждом листе или на каждой схеме часть изделия (установки), расположенную в определенном месте пространства или определенной функциональной цепи. 3.8 Расстояние (просвет) между двумя соседними линиями графического обозначения должно быть не менее 1,0 мм. Расстояние между соседними параллельными линиями связи должно быть не менее 3,0 мм. Расстояние между отдельными условными графическими обозначениями должно быть не менее 2,0 мм.

3.9 Устройства, имеющие самостоятельную принципиальную схему, выполняют на схемах в виде фигуры сплошной линией, равной по толщине линиям связи. Допускается выполнять устройства в виде фигуры линией в два раза толще линии связи. 3.10 Функциональную группу или устройство, не имеющее самостоятельной принципиальной схемы, выполняют на схемах в виде фигуры из контурных штрих-пунктирных линий, равных по толщине линиям связи. Фигура, очерченная контурной линией, как правило, должна быть прямоугольником. Допускается выделять части схемы фигурами непрямоугольной формы. 3.11 При проектировании изделия, в которое входят несколько разных устройств, на каждое устройство рекомендуется выполнять самостоятельную принципиальную схему.На устройствах, которые могут быть применены в других изделиях (установках) или самостоятельно, следует выполнять самостоятельные принципиальные схемы. 3.12 При оформлении схем изделия (установки), в состав которых входят одинаковые устройства, имеющие самостоятельные принципиальные схемы, каждое такое устройство рассматривают как элемент схемы изделия и изображают его в виде прямоугольника или условного графического обозначения, ему присваивают позиционное обозначение и записывают в перечень элементов одной позицией. 3.13 Если в изделие (установку) входят несколько одинаковых устройств, не имеющих самостоятельных принципиальных схем, или одинаковых функциональных групп, то на схеме изделия (установки) допускается не повторять схемы этих устройств или функциональных групп. При этом устройство или функциональную группу изображают в виде прямоугольника, а схему такого устройства или функциональной группы изображают внутри одного из прямоугольников (большего размера) или помещают на поле схемы с соответствующей надписью, например: "Схема блока АБВГ.ХХХХХХ.ХХХ". 3.14 При выполнении принципиальной схемы на нескольких листах следует выполнять следующие требования: - при присвоении элементам позиционных обозначений соблюдают сквозную нумерацию в пределах изделия (установки); - перечень элементов должен быть общим; - отдельные элементы допускается повторно изображать на других листах схемы, сохраняя позиционные обозначения, присвоенные им на одном из листов схемы. 3.15 При разработке на одно изделие нескольких самостоятельных принципиальных схем следует выполнять следующие требования: - позиционные обозначения элементам присваивают по правилам, установленным в примечании; - в каждой схеме должен быть перечень только тех элементов, позиционные обозначения которым присвоены на этой схеме; - отдельные элементы допускается повторно изображать на нескольких схемах, сохраняя за ними позиционные обозначения, присвоенные им на одной из схем. В этом случае на схемах помещают указания по типу: "Элементы, изображенные на схеме и не включенные в перечень элементов, см. АБВГ.ХХХХХХ.ХХХЭ3", или "Катушки индуктивности L1 иL5 см. АБВГ.ХХХХХХ.ХХХСБ".

4 Графические обозначения

4.1 При выполнении схем применяют условные графические обозначения (УГО), установленные в стандартах Единой системы конструкторской документации, а также построенные на их основе. Условные графические обозначения, для которых установлено несколько допустимых (альтернативных) вариантов выполнения, различающихся геометрической формой или степенью детализации, следует применять, исходя из вида и типа разрабатываемой схемы в зависимости от информации, которую необходимо передать на схеме графическими средствами. При этом на всех схемах одного типа, входящих в комплект документации, должен быть применен один выбранный вариант обозначения. 4.2 Условные графические обозначения элементов изображают в размерах, установленных в стандартах на условные графические обозначения. Условные графические обозначения элементов, размеры которых в указанных стандартах не установлены, должны изображать на схеме в размерах, в которых они выполнены в соответствующих стандартах на условные графические обозначения. Размеры условных графических обозначений, а также толщины их линий должны быть одинаковыми на всех схемах для данного изделия (установки). 4.3 Все размеры графических обозначений допускается пропорционально изменять. 4.4 Условные графические обозначения элементов, используемых как составные части обозначений других элементов (устройств), допускается изображать уменьшенными по сравнению с остальными элементами (например, резистор в ромбической антенне, клапаны в разделительной панели). 4.5 Графические обозначения на схемах следует выполнять линиями той же толщины, что и линии связи. 4.6 Условные графические обозначения элементов изображают на схеме в положении, в котором они приведены в соответствующих стандартах, или повернутыми на угол, кратный 90°, если в соответствующих стандартах отсутствуют специальные указания. Допускается условные графические обозначения поворачивать на угол, кратный 45, или изображать зеркально повернутыми. Если при повороте или зеркальном изображении условных графических обозначений может нарушиться смысл или удобочитаемость обозначения, то такие обозначения должны быть изображены в положении, в котором они приведены в соответствующих стандартах. Условные графические обозначения, содержащие цифровые или буквенно-цифровые обозначения, допускается поворачивать против часовой стрелки только на угол 90 или 45.

5 Линии связи

5.1. Линии связи выполняют толщиной от 0,2 до 1,0 мм в зависимости от форматов схемы и размеров графических обозначений. Рекомендуемая толщина линий от 0,3 до 0,4 мм. 5.2. Линии связи должны состоять из горизонтальных и вертикальных отрезков и иметь наименьшее количество изломов и взаимных пересечений. В отдельных случаях допускается применять наклонные отрезки линии связи, длину которых следует по возможности ограничивать. 5.3. Линии связи, переходящие с одного листа или одного документа на другой, следует обрывать за пределами изображения схемы без стрелок. Рядом с обрывом линии связи должно быть указано, обозначение или наименование, присвоенное этой линии (например, номер провода, номер трубопровода, наименование сигнала или его сокращенное обозначение и т.п.), и в круглых скобках номер листа схемы и зоны при ее наличии при выполнении схемы на нескольких листах, например, лист 5 зона А6 (5, А6), или обозначение документа, при выполнении схем самостоятельными документами, на который переходит линия связи. 5.4. Линии связи должны быть показаны, как правило, полностью. Линии связи в пределах одного листа, если они затрудняют чтение схемы, допускается обрывать. Обрывы линий связи заканчивают стрелками. Около стрелок указывают места обозначений прерванных линий, например, подключения, и (или) необходимые характеристики цепей, например, полярность, потенциал и т.п. 5.5. Элементы (устройства, функциональные группы), входящие в изделие и изображенные на схеме, должны иметь обозначения в соответствии со стандартами на правила выполнения конкретных видов схем. Обозначения могут быть буквенные, буквенно-цифровые и цифровые.

6 Перечень элементов

6.1. Перечень элементов помещают на первом листе схемы или выполняют в виде самостоятельного документа. 6.2. Перечень элементов оформляют в виде таблицы (Рисунок А 3), заполняемой сверху вниз.

Рисунок А 3

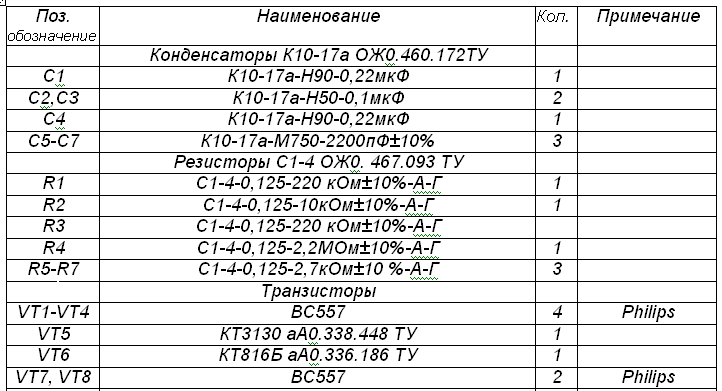

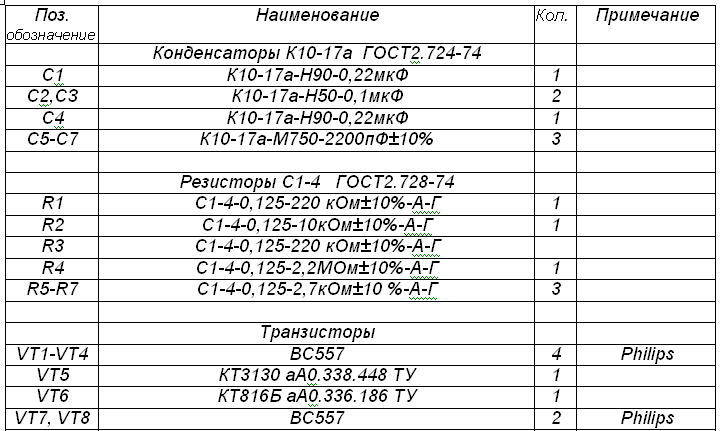

В графах таблицы указывают следующие данные: - в графе "Поз. обозначение " - позиционные обозначения элементов, устройств и функциональных групп; - в графе "Наименование" - для элемента (устройства) - наименование в соответствии с документом, на основании которого этот элемент (устройство) применен, и обозначение этого документа (основной конструкторский документ, государственный стандарт, отраслевой стандарт, технические условия); - для функциональной группы наименование; - в графе "Примечание" - рекомендуется указывать технические данные элемента (устройства), не содержащиеся в его наименовании. 6.3. При выполнении перечня элементов на первом листе схемы его располагают, как правило, над основной надписью. Расстояние между перечнем элементов и основной надписью должно быть не менее 1 2 мм. Продолжение перечня элементов помещают слева от основной надписи, повторяя головку таблицы. 6.4. При выпуске перечня элементов в виде самостоятельного документа его код должен состоять из буквы "П" и кода схемы, к которой выпускают перечень, например, код перечня элементов к электрической принципиальной схеме - ПЭЗ. При этом в основной надписи (графа 1) указывают наименование изделия, а также наименование документа "Перечень элементов". Перечень элементов записывают в спецификацию после схемы, к которой он выпущен. Перечень элементов в виде самостоятельного документа выполняют на формате А4. Основную надпись и дополнительные графы к ней выполняют по ГОСТ 2.104-68 (форма 2 и 2а). 6.5. При разбивке поля схемы на зоны перечень элементов дополняют графой "Зона" (рисунок А 4), указывая в ней обозначение зоны, в которой расположен данный элемент (устройство).

Рисунок А 4

В отдельных случаях сведения об элементах, помещаемые на схеме, могут быть неполными, если их объем установлен в государственных или отраслевых стандартах. 6.7 На этапах технического предложения, эскизного и технического проектирования сведения об элементах, помещаемые на схеме, могут быть неполными. 6.8 При необходимости допускается вводить в перечень элементов дополнительные гра- фы, если они не нарушают запись и не дублируют сведений в основных графах. 6.9. Элементы в перечень записывают группами в алфавитном порядке буквенных позиционных обозначений. 6.10 В пределах каждой группы, имеющей одинаковые буквенные позиционные обозначения, элементы располагают по возрастанию порядковых номеров. 6.11 Для облегчения внесения изменений допускается оставлять несколько незаполненных строк между отдельными группами элементов, а при большом количестве элементов внутри групп и между элементами. 6.12 Элементы одного типа с одинаковыми параметрами, имеющие на схеме последовательные порядковые номера, допускается записывать в перечень в одну строку. В этом случае в графу "Поз. обозначение " вписывают только позиционные обозначения с наименьшим и наибольшим порядковыми номерами, например: R3, R4, С8 - С12, а в графу "Кол." - общее количество таких элементов. 6.13 При записи элементов одинакового наименования, отличающихся техническими характеристиками и другими данными и имеющих одинаковое буквенное позиционное обозначение, допускается в графе "Наименование" записывать: - наименование этих элементов в виде общего наименования; - в общем наименовании: - наименование, - тип и обозначение документа (государственный стандарт, технические условия или основной конструкторский документ), на основании которого эти элементы применены (Рисунок А 5). 6.14 При присвоении позиционных обозначений элементам в пределах групп устройств или при вхождении в изделие одинаковых функциональных групп в перечень элементов, элементы, относящиеся к устройствам и функциональным группам, записывают отдельно. Запись элементов, входящих в каждое устройство (функциональную группу), начинают с наименования устройства или функциональной группы, которое записывают в графе "Наименование" и подчеркивают. При автоматизированном проектировании наименование устройства (функциональной группы) допускается не подчеркивать. Ниже наименования устройства (функциональной группы) должна быть оставлена одна свободная строка, выше - не менее одной свободной строки. 6.15 Если в состав изделия входят неодинаковые функциональные группы, то этот способ записи является допустимым. 6.16 Если на схеме изделия имеются элементы, не входящие в устройства (функциональные группы), то при заполнении перечня элементов вначале записывают эти элементы без заголовка, а затем устройства, не имеющие самостоятельных принципиальных схем, и функциональные группы с элементами, входящими в них. 6.17 Если в изделии имеется несколько одинаковых устройств или функциональных групп, то в перечне указывают количество элементов, входящих в одно устройство (функциональную группу). 6.18 Общее количество одинаковых устройств (функциональных групп) указывают в графе "Кол." на одной строке с заголовком. 6.19 Если в изделии имеются элементы, не являющиеся самостоятельными конструкциями, то при записи их в перечень графу "Наименование" не заполняют, а в графе "Примечание" помещают поясняющую надпись или ссылку на поясняющую надпись на поле схемы (рисунок А 6).

Поз. обозначение

Наименование

Кол.

Примечание

В1

Лазерный излучатель 03WYF3VGJ

1

Sung Yang

Конденсаторы

K50-35 ОЖ0.464.214 ТУ

К10-17а ОЖ0.460.172ТУ

С1

К10-17а-Н90-0,22мкФ

1

С2,СЗ

К10-17а-Н50-0,1мкФ

2

С4

К50-35- 16В- 1мкФ

1

С5-С7

К10-17а-М750-2200пФ±10%

3

С8

К50-35- 16В- 1мкФ

1

С9

К50-35- 16В- 10мкФ

1

С10

К77-10-250В-0,1 мкФ ± 5 % -В ОЖ0.484.865 ТУ

1

С11

К10-17а-Н10-0,01мкФ±20%

1

С12

SR20-50В-0,1мкФ ±20%-Z5U SR205E104MAT

1

AVX

С13

A12(К73)-30В- 0,1мкФ ±5% A12A104JSW

1

Component Research

С14

T110A(К53)-50В- 1мкФ ±10% T110A105K050ASC

1

Kemet

С15

DD07979(КД)-500В-1000пФ±10% -Н10 DD07979В102К500

1

Мurata Ǿ7мм

С16

К50-38-16В-47мкФ ОЖ0.464.229 ТУ

1

FU1

Вставка плавкая ВП1-2В 1.0 А АГ0.481.303ТУ

1

GB1- GB3

Элемент питания ААR6-1,5V

3

Minamoto

Катушки индуктивности

L1

ИТНЯ.685442.008

1

23мкГн,К10×6×2

L2

РСАС.685442.001

1

4мкГн,RS= 0,02 Ом

L3

КИГ- 0,2 – 220 мкГн ± 20% - В Же0.477.023 ТУ

1

L4- L7

Дроссель высокочастотный ДМ-01-125 ±10% - В ГИ0.477.005 ТУ

4

L8

КИ-СБ-12а-А-15,0 Же0.434.049 ТУ

1

L9

КИ-Б30-1,4- 15,0 ГИ0.428.034 ТУ

1

L10

КИ-ВП-3 -315 Же0.479.078 ТУ

1

РСАС.464562.001ПЭ3

Изм

Лист

№ докум

Подп

Дата

Разраб

Самотин

Пистолет оптический Перечень элементов

Лит

Лист

Листов

Пров

Шуваев

У

1

2

ВГТУ РТФ КиПРА гр. РК - 032

Н.контр

Худяков

Утв

Муратов

Поз. обозначение			Наименование				Кол	Примечание
			Микросхемы
DA1			78L05				1	Интеграл
DD1			К561ЛА7 БК0.348.457 ТУ				1
DD2			174НС164				1	Toshiba
НА1			Излучатель звуковой ИГ-6М РВ0.631.062ТУ				1
HL1-HL8			Светодиод АЛ307Б ТТ3.342.142ТУ				8
			Резисторы С1-4 ОЖ0. 467.093 ТУ
R1			С1-4-0,125-220 кОм±10%-А-Г				1
R2			С1-4-0,125-10кОм±10%-А-Г				1
R3			СП-6а-0,125- 1МОм± 10% ОЖ0.698.046 ТУ				1
R4			С1-4-0,125-2,2МОм±10%-А-Г				1
R5-R7			С1-4-0,125-2,7кОм±10 %-А-Г				3
R6			С1-4 -0,125-150 Ом± 10%-А-Г				1
R8			С1-4-0,125-2МОм±10%-А-Г				1
R9			С1-4 -0,125-220 Ом ±10%-А-Г				1
R10-R17			С1-4-0,125-1кОм ±10%-А-Г				8
R18			RD-0,25-10кОм±5% RD 1/ 4 S 10KΩ J				1	Chiba Ohm Co, Ltd,
R19			SN14-0,25-100 кОм±1%- А SN14K2ET52A100KΩF				1	Chiba Ohm Co, Ltd
R20			RC55-0,125-2,2кОм±0,5%-А RC55JC 0,5% 50ppm2K2				1	Wetwyn Electronics Ltd
SB1			Кнопка 79HG-1-000				1	Oragon
			Диоды
VD1-VD8			1N4148				8	Thomson
VD9			КД510А ТТ3.362.100ТУ				1
			Транзисторы
VT1-VT4			BC557				4	Philips
VT5			КТ3130 аА0.338.448 ТУ				1
VT6			КТ816Б аА0.336.186 ТУ				1
VT7, VT8			2SC1969				2	Mitsubishi
X1			Отсек батарейный SBH-341-1A				1	Philips
Х2 - Х4			Розетка СР-50-165ФВ ВР0.364.007 ТУ				3
ZQ1			Резонатор РК169МА-6ВС-38,4625М ОД0.338.017Ту				1
						РСАС.464562.001ПЭ3			Лист
									2
Изм	Лист	№ докум		Подп	Дата

Рисунок А 5

Рисунок А 6

7 Текстовая информация

7.1 На схемах допускается помещать различные технические данные, характер которых определяется назначением схемы. Такие сведения указывают либо около графических обозначений (по возможности справа или сверху), либо на свободном поле схемы. Около графических обозначений элементов и устройств помещают, например, номинальные значения их параметров, а на свободном поле схемы - диаграммы, таблицы, текстовые указания (диаграммы последовательности временных процессов, циклограммы, таблицы замыкания контактов коммутирующих устройств, указания о специфических требованиях к монтажу и т.п.). 7.2 Текстовые данные приводят на схеме в тех случаях, когда содержащиеся в них сведения нецелесообразно или невозможно выразить графически или условными обозначениями. Содержание текста должно быть кратким и точным. В надписях на схемах не должны применяться сокращения слов, за исключением общепринятых или установленных в стандартах. Текстовые данные в зависимости от их содержания и назначения могут быть расположены: - рядом с графическими обозначениями; - внутри графических обозначений; - над линиями связи; - в разрыве линий связи; - рядом с концами линий связи; - на свободном поле схемы. 7.3 Текстовые данные, относящиеся к линиям, ориентируют параллельно горизонтальным участкам соответствующих линий. При большой плотности схемы допускается вертикальная ориентация данных. 7.4 На схеме около условных графических обозначений элементов, требующих пояснения в условиях эксплуатации (например, переключатели, потенциометры, регуляторы и т.п.), помещают соответствующие надписи, знаки или графические обозначения. Надписи, знаки или графические обозначения, предназначенные для нанесения на изделие, на схеме заключают в кавычки. Если на изделие должна быть нанесена надпись в кавычках, то на поле схемы приводят соответствующие указания. 7.5 На поле схемы над основной надписью допускается помещать необходимые технические указания, например, требования о недопустимости совместной прокладки некоторых проводов, жгутов, кабелей, трубопроводов, величины минимально допустимых расстояний между проводами, жгутами, жгутами и кабелями, трубопроводами, данные о специфичности прокладки и защиты проводов, жгутов, кабелей и трубопроводов и т.д. 7.6 При выполнении схемы на нескольких листах технические указания, являющиеся общими для всей схемы следует располагать на свободном поле (по возможности над основной надписью) первого листа схемы, а технические указания, относящиеся к отдельным элементам, располагают или в непосредственной близости от изображения элемента или на свободном поле того листа, где они являются наиболее необходимыми для удобства чтения схемы.

ПРИЛОЖЕНИЕ Д

Буквенные обозначения элементов на электрических схемах

№ п/п	Наименование	Обозначение
1	Устройства: усилители, приборы телеуправления и т. п. (общее обозначение)	А
2 питания) и электрических величин в	Преобразователи неэлектрич. величин в электрич. (кроме генераторов и источников питан.) и	В
	электрич. величин в неэлектрич., датчики для указания или измерения (общее обозначение)
3	Громкоговоритель	ВА
4	Телефон (капсюль)	BF
5	Микрофон	ВМ
6	Пьезоэлемент	BQ
7	Звукосниматель	BS
8	Конденсатор	С
9	Микросхема аналоговая интегральная	DA
10	Микросхема интегральная цифровая, логический элемент	DD
11	Устройство задержки (общее обозначение)	DT
12	Элементы разные (общее обозначение)	Е
13	Лампа осветительная	EL
14	Разрядники, предохранители, устройства защиты (общее обозначение)	F
15	Предохранитель плавкий	FU
16	Генераторы, источники питания, кварцевые генераторы (общее обозначение)	G
17	Батарея гальванических элементов, аккумуляторов	GB
18	Устройства индикационные и сигнальные (общее обозначение)	Н
19	Прибор звуковой сигнализации	НА
20	Индикатор символьный	HG
21	Прибор световой сигнализации	HL
22	Реле, контакторы, пускатели (общее обозначение)	К
23	Реле времени	КТ
24	Катушка индуктивности, дроссель (общее обозначение)	L
25	Двигатель (общее обозначение)	М
26	Прибор измерительный (общее обозначение)	Р
27	Амперметр (миллиамперметр, микроамперметр)	РА
28	Счетчик импульсов	PC
29	Частотомер	PF
30	Омметр	PR
31	Измеритель времени действия, часы	РТ
32	Вольтметр	PV
33	Ваттметр	PW
34	Резисторы постоянные и переменные (общее обозначение)	R
35	Терморезистор	. RK
36	Шунт измерительный	RS
37	Варистор	RU
38	Выключатели, разъединители, короткозамыкатели в силовых цепях (в цепях питания)	Q
39	Выключатель или переключатель	SA
39	Выключатель кнопочный	SB
40	Выключатель автоматический	SF
41	Трансформатор, автотрансформатор (общее обозначение)	Т
42	Преобразователи электрических величин в электрические, устройства связи (общее обознач.)	U
43	Модулятор	UВ
44	Демодулятор	UR
45	Дискриминатор	U I
46	Преобразователь частотный, инвертор, генератор частоты выпрямитель.	UZ
47	Приборы полупроводниковые и электровакуумные (общее обозначение)	V
48	Диод, стабилитрон	VD
49	Транзистор	VT
50	Тиристор	VS
51	Прибор электровакуумный	VL
52	Линии и элементы СВЧ (общее обозначение)	W
53	Антенна	WA
54	Соединение контактное (общее обозначение)	X
55	Штырь (вилка)	ХР
56	Гнездо (розетка)	XS
57	Соединение разборное	XT
58	Соединитель высокочастотный	XW
59	Устройства механические с электромагнитным приводом (общее обозначение)	Y
60	Электромагнит	YA
61	Устройства оконечные, фильтры (общее обозначение)	Z
62	Ограничитель	ZL
63	Фильтр кварцевый	ZQ

ПРИЛОЖЕНИЕ Е

ПРИЛОЖЕНИЕ Е

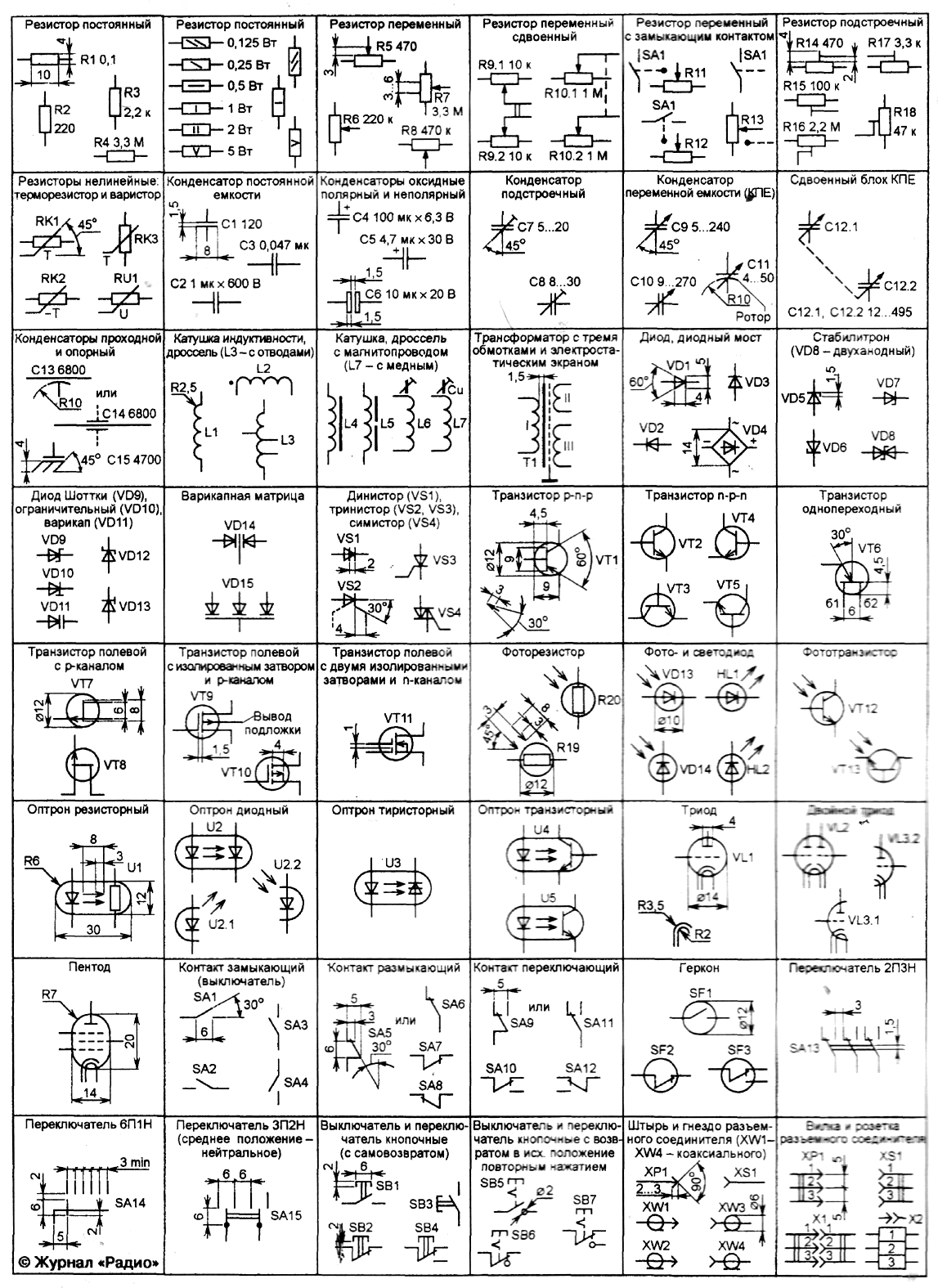

УГО дискретных элементов

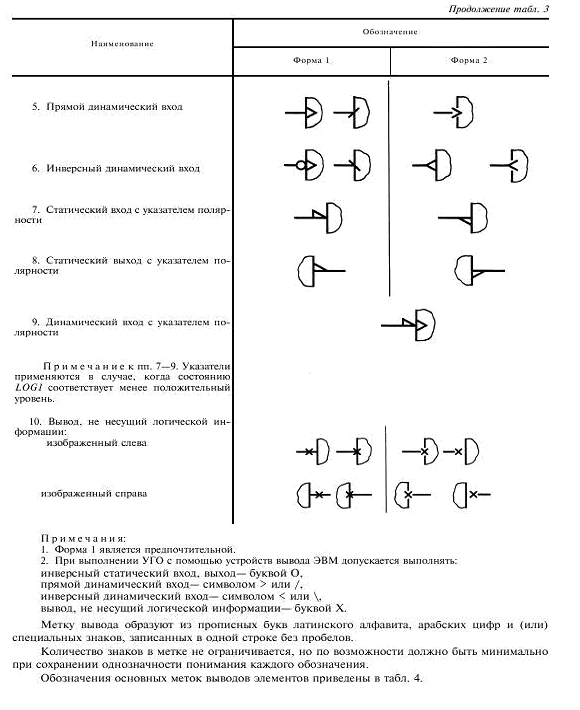

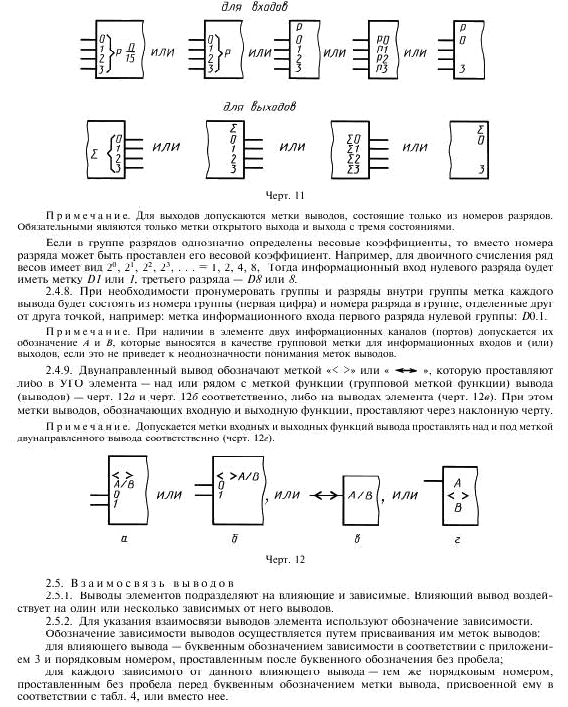

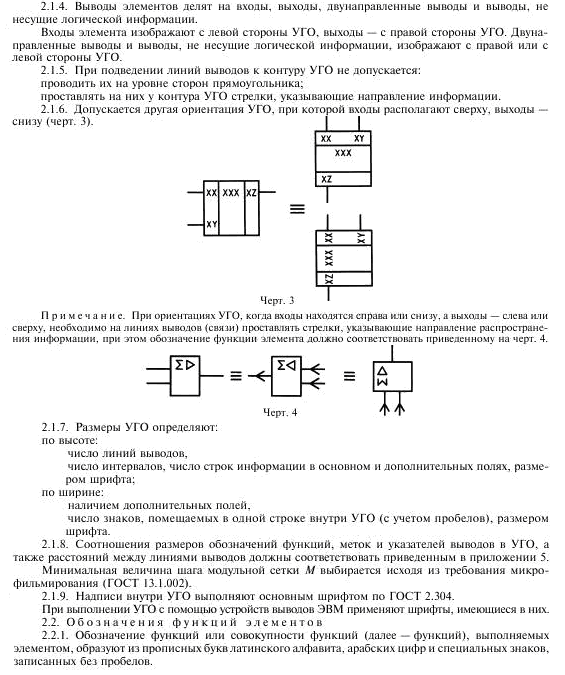

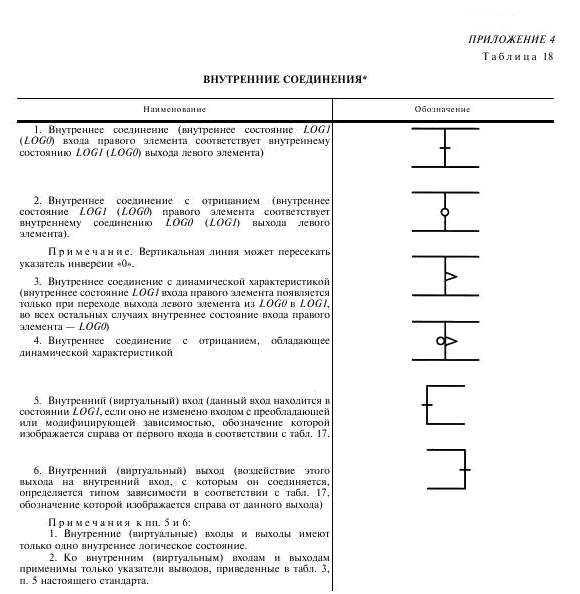

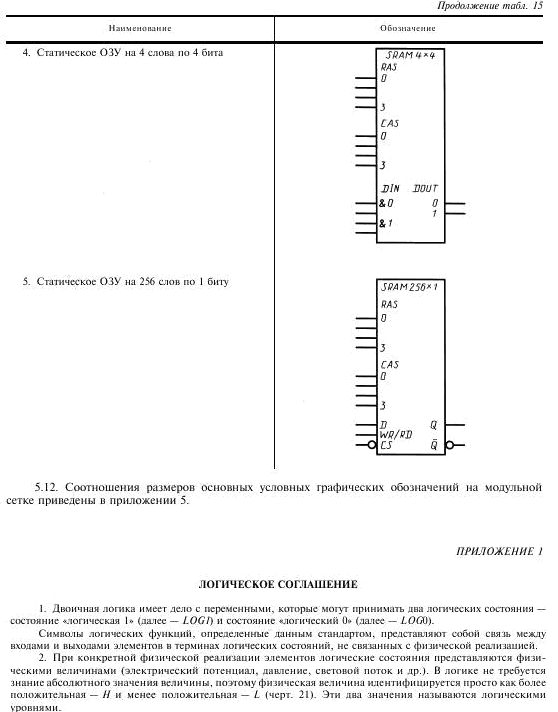

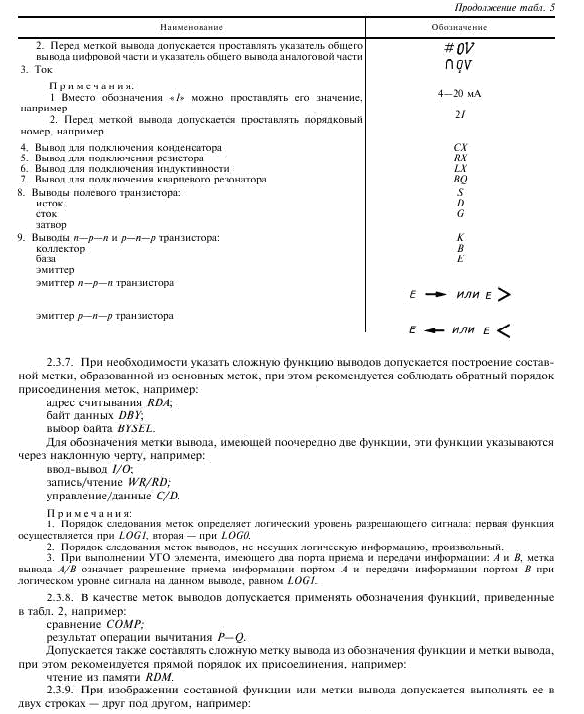

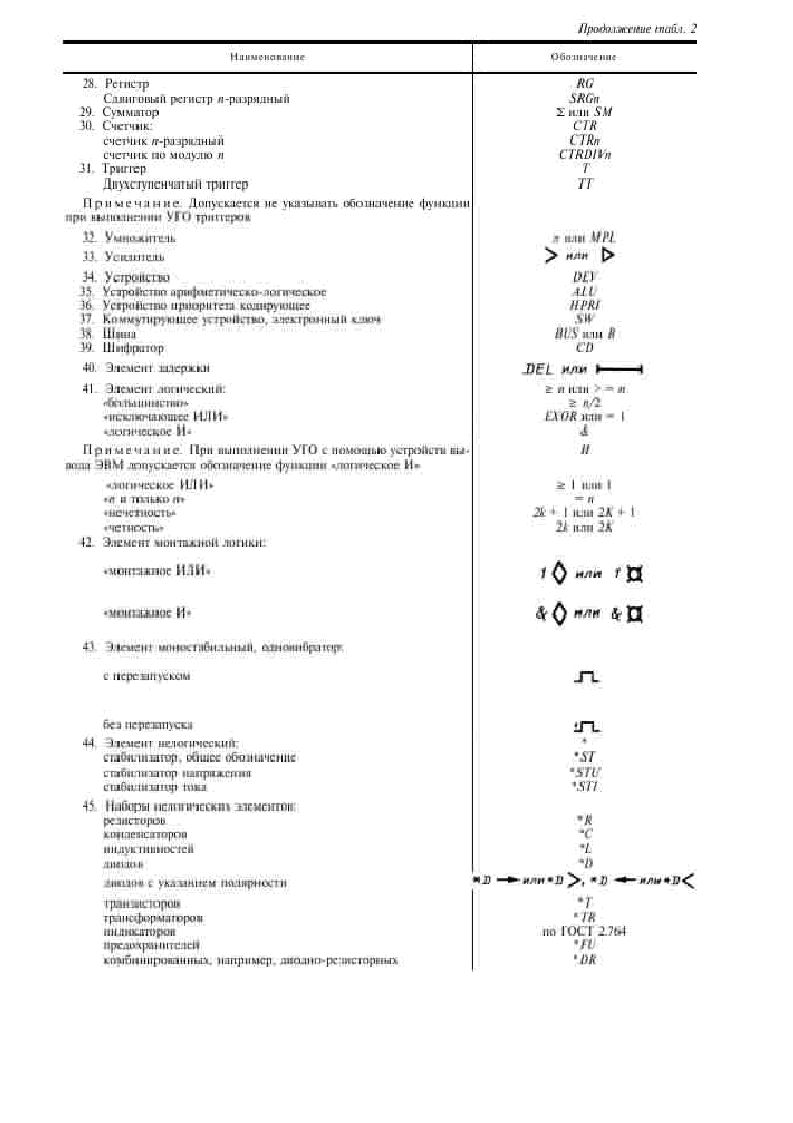

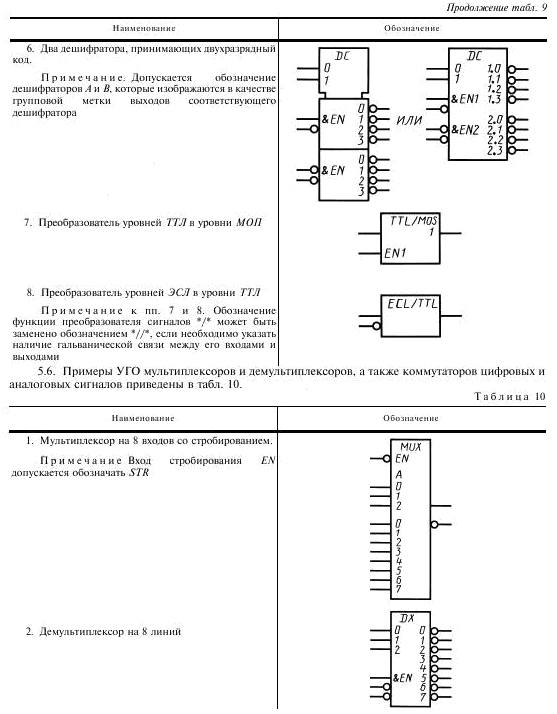

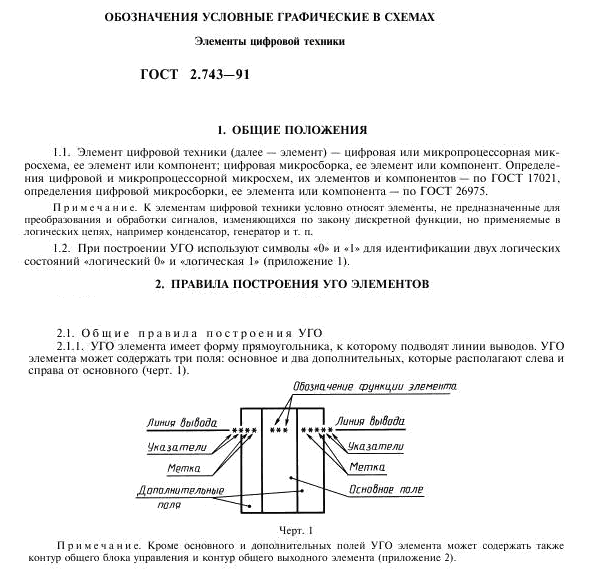

ПРИЛОЖЕНИЕ Ж

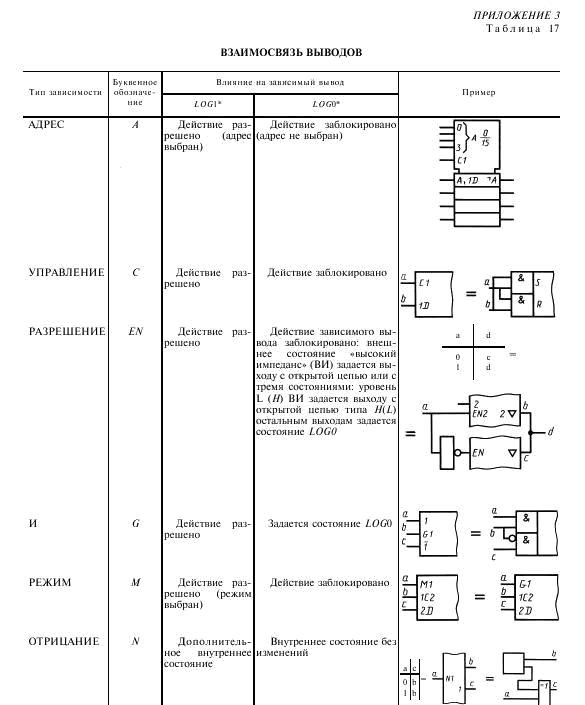

ПРИЛОЖЕНИЕ И

ПРИЛОЖЕНИЕ К

ИНТЕГРАЛЬНЫЕ ОПТОЭЛЕКТРОННЫЕ ЭЛЕМЕНТЫ ИНДИКАЦИИ

В первой строке основного поля УГО указывают обозначение функции индикации: DPY. Во второй строке, при необходимости, приводят обозначение типа устройства по ГОСТ 2.708-81. Начиная с третьей строки, допускается указывать требуемую дополнительно информацию, например, принцип индикации:

Форма знакоместа - согласно таблице 1. Форма знакоместа может быть выражена графически или буквенно-цифровым обозначением. При применении буквенно-цифровых обозначений сегментами формы знакоместа должно быть обеспечено соответствие между ними и буквенно-цифровыми обозначениями выводов сегментов данного типа элементов.

Информацию в основном и дополнительных полях размещают в соответствии с чертежом. Для условных графических обозначений многозначных оптоэлектронных элементов индикации при наличии одинаковых элементов допускается форму знакоместа представлять только один раз. В этом случае изображение следует обозначать контуром с указанием количества одинаковых элементов. Форма знакоместа должна соответствовать приведенной в таблице 1.

Таблица К1 – Форма знакоместа

Примеры обозначений оптоэлектронных элементов индикации приведены в таблице 2.

Таблица К2 - Примеры обозначений оптоэлектронных элементов индикации

Наименование	Обозначение
1. 7-сегментный люминесцентный индикатор с общим катодным (КА) или анодным (AN) выводом с изображением десятичной точки для индикации цифры.
2. 4-сегментный люминесцентный индикатор с общим катодным (КА) или анодным (AN) выводом для индикации плюса, минуса или цифры 1.
3. 5- сегментный люминесцентный индикатор с общим катодным (КА) или анодным (AN) выводами с изображением десятичной точки для индикации плюса, минуса и (или) цифры 1.
4. Индикатор люминесцентный для индикации плюса, минуса и (или) цифры 1 на первом месте и для индикации цифры на втором месте с изображением десятичной точки и общим катодным (КА) или анодным (AN) выводом в каждом случае.
Продолжение таблицы К2 5. Люминесцентный индикатор для индикации двух цифр с десятичными точками и общим катодным (КА) или анодным (AN) выводом в каждом случае.
6. Люминесцентный индикатор для индикации девяти цифр с изображением десятичной точки в каждом случае с раздельными катодными (KA) и анодными (AN) выводами и управлением в режиме временного уплотнения.
7. Люминесцентный индикатор с матрицей 5 7 для индикации четырех буквенно-цифровых знаков при помощи четырех интегральных схем, работающих в режиме временного уплотнения (обозначение строк - R, столбцов - С, входов управляющих импульсов - D).
8. Люминесцентный индикатор с 16 сегментами для индикации буквенно-цифровых знаков с общим катодным (КА) или анодным (AN) выводом.
9 Продолжение таблицы К2 . 7-сегментный индикатор на основе жидких кристаллов с изображением десятичной точки для индикации цифры и специальных знаков с общим выводом или с выводом противоположного электрода (ВР).
10. 7-сегментный индикатор на основе жидких кристаллов с изображением двух цифр с десятичными точками, а также специальных знаков с раздельными выводами противоположных электродов.
11. 16-сегментный индикатор на основе жидких кристаллов для индикации буквенно-цифрового знака с общим выводом противоположного электрода.
Примечание к пп. 2-6, 8.В примерах приведены только случаи раздельных катодных выводов (КА).

ПРИЛОЖЕНИЕ Л

Рекомендации по записи в КД полного условного обозначения импортной элементной базы

В последнее время в отечественном радиоаппаратостроении широко используется импортная элементная база ведущих мировых производителей. Номенклатура и качество импортной элементной базы вполне удовлетворяет современным запросам потребителей их продукции. Однако, отсутствие единой системы идентификации комплектующих различных фирм приводит к существенным трудностям при выборе и поставке этих изделий на отечественные предприятия. Тем более, что большое число работников отечественных предприятий привыкли работать с отечественной элементной базой, система идентификации которой строго регламентировалась ЕСКД и другими руководящими документами.

В данный момент продолжается процесс адаптации работников отечественных предприятий к импортной элементной базе. Поэтому на многих предприятиях в перечни элементов используется двойное обозначение пассивных элементов в форме, удобной для понимания работ-никами предприятия, и полным условным обозначением, принятым на фирме-изготовителе. Последнее обозначение используется службами снабжения предприятий при заказе на поставку

комплектуюших.

На практике наиболее часто используется комбинированный способ условного обозначе-

ния элементов. Например, отечественный SMDрезистор типа Р1-12 записывается в КД следующим образом

«Резистор Р1-12 - 0,125 - 3,3 кОм ± 10% - А – Г ОЖ0.467.169 ТУ»,

где А – код токовых шумов (меньше 1 мкВ / В);

Г – код ТКС ( + 50 · 10^-6 К^-1 ).

По каталогам различных зарубежных фирм или другим источникам информации выбирают аналоги этого резистора, если по каким-либо причинам приобрести отечественный резистор не представляется возможным или Вас не удовлетворяют какие-либо параметры отечественных резисторов. Например, SMDметаллопленочный резистор фирмыКоа Corporation (Япония) имеет достаточно с точки зрения отечественных потребителей сложное условное обозначение

RN73С2ВTD3,3KΩК,

где RN73 – тип (серия) резистора; С – код ТКС ( + 50 · 10^-6 К^-1 );

2В – код мощности ( 0,125 Вт); TD– вид упаковки;

К – код допуска (± 10%),

а условное обозначениеSMDтолстопленочного резистора фирмыPiconics(США) выглядит следующим образом

SR3320805TYJDA

где SR– тип (серия) резистора;

332 – номинал (33 · 10² Ом) ;

0805 – размер корпуса (0,08 × 0,05 дюйма); TY– код толщины корпуса;

J- код допуска (± 5 %);

D– код покрытия вывода ( палладий и серебро);

А – код материала основания ( Al₂O₃).

В таблице 1 приведены неполные условное обозначениеSMDрезисторов наиболее широко представленных на нашем рынке зарубежных фирм.

Таблица 1

Неполные условное обозначениевключает в себя тип, серию и геометрический размер резистора. Тип, серия и наименование фирмы однозначно определяют конструктивное исполнение резистора. Геометрический размерSMDрезисторов однозначно связан с их номинальной мощностью, поэтому вместо кода геометрического размера вусловное обозначениезаносят его номинальную мощность. Информацию об особенностях конструктивного исполнения резистора (материал покрытия вывода, материал основания и др.) опускают, заменяют тип и серию отечественного элемента на тип и серию его импортного аналога и получаютусловное обозначение, достаточно близкое по форме к отечественному

«Резистор CR- 0,125 - 5,6 кОм ± 10% - А – ГAVX»

«Резистор ЕR- 0,125 - 5,6 кОм ± 10% - А – ГPanasonic».

Название фирмы обычно выносят в графу «Примечание», если она не занята другой информацией. В противном случае название фирмы записывается вместо ТУ на элемент.

Аналогичным образом производится полное условное обозначение покупных зарубежных конденсаторов и катушек индуктивности.

Отечественный керамический конденсатор в SMDисполнении записывается в КД следующим образом

«Конденсатор К10-17в-Н90-1,5 мкФ ОЖ0.460.107 ТУ нелуженый».

Его можно заменить конденсатором фирмы AVX(США), фирменное обозначение которого имеет вид 12065Y5V155MA2A. Тогда запись в КД будет иметь вид

«Конденсатор 1206 - Y5V- 1,5 мкФAVX».

Информация о том, что этот конденсатор керамический заложена в указании типа керамики - -Y5V.

Отечественный керамический конденсатор в SMDисполнении, имеющий в своем обозначении производственный допуск и код типоразмера записывается в КД следующим образом

«Конденсатор К10-17в-Н20-0,15 мкФ ± 10 % -5 ОЖ0.460.107 ТУ»

Его можно заменить конденсатором фирмы AVX(США), фирменное обозначение которого имеет вид 08055C154KATA. Тогда запись в КД будет иметь вид

«Конденсатор 0805-X7R-0,15 мкФ ± 10 %AVX»

Отечественный HMDметаллопленочный поликарбонатный конденсатор всеклиматического исполнения записывается в КД следующим образом

«Конденсатор К77-10-250В-0,1 мкФ ± 5 % - В ОЖ0.484.865 ТУ»

Его можно заменить конденсатором фирмы ComponentResearch, фирменное обозначение которого имеет видA12E104JSW. Тогда запись в КД будет иметь вид

«Конденсатор А12(К77) - 250В-0,1 мкФ ± 5 % -В ComponentResearch»

Отечественный SMDтанталовый оксидно-полупроводниковый конденсатор записывается в КД следующим образом

«Конденсатор К53-22-10В-10мкФ ± 20 % ОЖ0.464.158 ТУ»

Его можно заменить конденсатором фирмы Murata, фирменное обозначение которого имеет видT411A106M010MS. Тогда запись в КД будет иметь вид

«Конденсатор Т411(К53)-10В-10мкФ ± 20 % Murata».

Катушки индуктивности продолжают еще применяться как изделия частного применения, поэтому они входят в раздел спецификации « Сборочные единицы» с указанием соответствующего классификационного номера в графе «Обозначение», например РФИО.685442.001СБ разработанного дипломником РТФ ФИО. Название радиоэлемента «Катушка индуктивности» записывается в графе «Наименование».

Отечественные катушки индуктивности общего применения имеют в КД определенное полное условное обозначение и записываются также как резисторы и конденсаторы в раздел «Прочие изделия» спецификации и в перечень элементов. следующим образом:

- герметизированная с номинальной индуктивностью 220 мкГн, допуском ± 20% , на ток не более 0,2 А, всеклиматического исполнения - «Катушка индуктивности КИГ- 0,2 – 220 мкГн ± 20% - В Же0.477.023 ТУ»;

- дроссель высокочастотный модернизированный с номинальной индуктивностью 125 мкГн, допуском ± 10% , на ток не более 0,1 А, всеклиматического исполнения - «Дроссель высокочастотный ДМ - 01- 125 ± 10% - В ГИ0.477.005 ТУ»;

- катушка индуктивности с номинальной индуктивностью 15 мкГн для HMTна базе сердечника СБ-12а с подстройкой со стороны, противоположной выводам катушки - «Катушка индуктивности КИ-СБ-12а-А-15,0 Же0.434.049 ТУ»;

- катушка индуктивности с номинальной индуктивностью 15 мкГн для HMTна базе сердечника Б-30 с подстройкой со стороны, противоположной выводам катушки, влагозащищенный с четырьмя выводами - «Катушка индуктивности КИ-Б30-1,4- 15,0 ГИ0.428.034 ТУ»

- катушка индуктивности с номинальной индуктивностью 315 мкГн для HMTвоздушная с подстроечным сердечником, третий вариант размеров - «Катушка индуктивности КИ-ВП-3 -315 Же0.479.078 ТУ»

Зарубежными фирмами выпускается широкая номенклатура катушек индуктивности общего применения любого конструктивного исполнения. Запись таких катушек в КД проводится аналогично записи для отечественных катушек индуктивности общего применения, но только с заменой префикса КИ на обозначения типа и серии, принятой на зарубежной фирме с указанием вместо ТУ фирмы-изготовителя. Так, например, SMDкатушки индуктивности фирмыMurata, имеющие фирменные полные условные обозначенияLQN1A10NJи

LQH3N331K, обозначаются в КД следующим образом:

- «Катушка индуктивности LQ1206-0,75-10 нГн ± 5%Murata»;

- «Катушка индуктивности LQ1210 – 01 - 330 мкГн ± 10% -BMurata».

Запись всех остальных элементов (диодов, транзисторов, микросхем и др.) производится согласно полному условному обозначению, принятому на фирме-производителе с обязательным указанием в графе «Примечание» наименование фирмы-производителя.

ПРИЛОЖЕНИЕ М

_{Полное условное обозначение некоторой зарубежной ЭБ}

Характеристика конденсатора

Полное обозначение

Тип (серия) конденсатора

Модификация

Код стандарта

Рабочее напряжение

ТКЕ или его код

Номинал или его код

Код допуска

Код диэлектрика и электродов

Код % отказов на 1000шт.

Код корпуса

Код выводов

Код покрытия выводов

Код вида упаковки

Фирма

Многослойн. керамическ. c радиальн. выводами оболочка органич.материала

SR205E104MAT

S R

20

5

E

104

M

A

T

AVX,США

Многослойн. керамическ. c аксиальн. выводами. оболочка орган. материала

SA101A681JA

S A

10

1

A

681

J

А

то - же

Многослойные керамические c ра -диальными выводами, опресованные

MR051A561JAATR

M R

05

1

A

561

J

A

A

TP

то - же

Многослойные керамические в DIP корпусе, опресованные

MD015C104ZAA

M D

05

5

C

104

Z

A

A

то - же

Многослойные керамич.c радиальн. выводами опресованные спец. назнач.

СKR05BX104KS

CK R

05

BX

B

104

K

S

то - же

Керамические микроконденсаторы

ATC111UBB1ROC100TTL

ATC

111

B

1R0

C

BB

U

L

TT

American Techni- cal Ceramics, Corp

Алюминиевые электролитичeские пружинные выводы

ALC20A682AB010

AL

C20

010

682

A

AB

ВН

Алюминиевые электролитичeские штырьковые (лепестковые) выводы

ALP(T)22A103AA010

AL

P22 (T22)

010

103

A

AA

то - же

Поликарбонатные металлизированные

A12A104JSW

A

12

A

104

J

S

W

Component Research

Полупроводниковые танталовые в эпок- сидной оболочке каплевидной формы

TAPF2,2M10

T

AP

10

2,2

M

F

ITT

Полупроводные танталов. герметичные­ в металлич. корпусе цилиндрич. формы

T110A105K050ASC

T

110

C

050

105

K

A

A

S

Kemet

Полупроводн. тантал. спец. назначения

CSPXXB565KM

CSP

B

565

K

M

XX

то - же

Многослойн. керамическ. опресованные

C052K102K2X5CA

C

K

2

X

102

K

A

052

5

C

то - же

Пленочные плоские

F331A1201G050S

F

331

050

1201

G

S

A

то - же

Пленочные плоские спец. назначения

CFP04ASA122GM

CFP

04

A

122

G

S

M

A

то - же

Многослойн. керамич. c радиальными выводами оболочка органич.материала

5020ES100RD103M

5020

100

103

M

ES

RD

Ку осета

Многослойн. керамич. c аксиальными. выводами оболочка из орган.материала

401ES100AD272K

401

100

272

K

ES

AD

Multi Products International

Дисковые керамические

CFE104Z4

CF

E

104

Z

4

то - же

Полупроводн. тантал. радиальн. вывод

204M3151106M3

204

3151

106

M

M

3

Matsuo

Полиэтилентерефталатные металлизир.

553M6302104K

553

6302

104

K

M

Полипропиленовые металлизированные

602M1003103G1

602

1003

103

G

M

1

Керамические, запаянные стеклом, с радиальными выводами

GT07BCG101J

GT

07

B

101

J

CG

Metuchen Capasitors Inc

Дисковые керамические

DD106F103Z50

DD

10

50

F

103

Z

6

Мurata

Высоковольтные дисковые керамическ.

DD07979В102К500

DD

500

В

102

К

07

979

Суперпрецизионные дисковые керамическ.

DE1510E472MAC250

DE

1510

AC250

E

472

M

Многослойн. керамич. c радиальными выводами оболочка из орган.материала

RPE1211841C103K

RPE

121

1

103

K

C

184

Многослойн. керамич. c аксиальными выводами оболочка из орган.материала

RPE105A472JPT

RPE

10

5

472

J

A

PT

Полиэтилентерефталатные фольговые

107C103M

107

C

103

M

Nitronics

Полиэтилентерефталатные металлизирован.

184A223G

184

A

223

G

Поликарбонатные фольговые

187E564J

187

E

564

J

Поликарбонатные металлизированные

194B184K

194

B

184

K

Полипропиленовые металлизированные

192С683F

192

C

683

F

Герметичные с бумажн. диэлектриком

CP40D1EF105K1

CP40

1

E

F

105

K

1

B

Дисковые керамические

ECKF1H471KBA

ECK

1H

B

471

K

A

F

Panasonic

Миниатюрные алюминиев. Электролити- ческие c аксиальными выводами

ECEBOJU331A

ECE

U

OJ

331

B

A

Миниатюрные.алюминиевые. электролитические.c радиальными выводами

ECEАOJU331В

ECE

U

OJ

331

А

В

Субминиатюрные алюминиевые электро- литические c радиальными выводами

ECEА1AK220B

ECE

K

1A

220

A

B

Полипропиленовые фольговые

PPC8301003B400/250 2,5

PPC

830

400/250

1003

2,5%

B

PPD Film Capasitors

Полипропиленовые металлизиро- ванные для переменного тока

SAC9310,47400K

SAC

931

400

0,47

K

Полиэтилентерефталатные металлизиро- ванные с радиальными выводами

104K050PA2R

PA

050

104

K

2

P

Paktrom

Полипропиленовые фольговые c аксиальными выводами

292J400PP481B

PP

481

400

292

J

B

Многослой. керамич. радиальн. выводы

SR245F562ZB

SR

24

5

F

562

Z

B

Rohm

Полупровод. тантал. эпоксидн. оболочка

4890X226X0016D1

4890

X

016

226

X0

D

1

Spraque

Полупроводн. танталовые герметичные

749DX685K6R3A2V

749

DX

6R3

685

K

A2

V

Полупровод. танталовые опрессованные

173D226X9006W

173

D

006

226

X9

W

Полипропиленовые

710P104X9200K0

710

Р

200

104

X9

K0

Поликарбонатные

LP66N1A104K

LP

66N

A

104

K

1

Полиэтилентерефталатн. металлизирован.

67мм104JD3

67

мм

C

104

J

3

Wesco

Полистирольные фольговые

32P104J1

32

1

104

J

P

Таблица М2 - Полное обозначение в текстовых КД некоторых импортных HMD -резисторов

Характеристика

Полное обозначение

Тип (серия) резистора

Модификация

Номинальная мощ- ность или ее код

ТКС или его код

Номинал или его код

Код допуска

Код стабильности

Код % отказов на 1000шт.

Код шумов

Код вида упаковки

Код размеров выводов

Фирма

Металлопленочные (огнестойкие)

CCF-07 241 G

CCF

07

241

G

Dale Еlectronics Inc., США

Металлопленочные с изоляционным покрытием

RN 1/ 4 K 10KΩ F

RN

1/ 4

K

10KΩ

F

Chiba Ohm Co, Ltd, Япония

Углеродистые пленочные с изоляционным покрытием

RD 1/ 4 S 10KΩ J

RD

S

1/ 4

10KΩ

J

то -же

Металлооксидные пленочные (огнестойкие)

RF 1 B J 100Ω

RF

B

1

100Ω

J

то -же

Плоские мощные безиндуктивные

RF 250 100 Ω J

RF

250

100Ω

J

то -же

Углеродистые пленочные

RD41 B 2B T 10KΩ J

RD41

2B

B

10KΩ

J

T

Коа Corporation, Япония

Металлопленочные

RD41 C 2B T 10KΩ F

RD41

2B

C

10KΩ

F

T

то -же

Металлопленочные с изоляционным покрытием

SN14K2ET52A100KΩF

SN

14

2E

K

100KΩ

F

A

T52

то -же

Металлопленочные с изоляционным покрытием (огнестойкие)

SNF2HT52R10F

SNF

2H

10

F

R

T52

то -же

Металлопленочные с изоляционным покрытием (L-исполнение)

RN26C2ET10KΩF

RN26

2E

C

10KΩ

F

T

то -же

Высокоомные с изоляционным покрытием

RK14B2ET2610MΩJ

RK

14

2E

B

10MΩ

J

T26

то -же

Прецизионные металлопленочные с изоляционным покрытием

RNS1/8ET5210KΩВ

RNS

1/8

E

10KΩ

B

T52

то -же

Высокостабильные металлопленочные с установленной надежностью и изоляционным покрытием

RLR05C1002FR

RLR

05

1002

F

R

C

то -же

Высокостабильные металлопленочные с установленной надежностью опрессованные

RNS55J1002BS

RNS

55

J

1002

B

S

то -же

Высокостабильные металлопленочные опрессованные

RN65E1002F

RN

65

E

1002

F

то -же

Миниатюрные проволочные с изоляционным покрытием

CW2-20-10ΩJ

CW

2

10Ω

J

20

то -же

Прямоугольные проволочные огнестойкие

BG(W)P5N10J

BGP BWP

N

5

10

J

то -же

(огнестойкие)

RSF2BL20-10 KΩJ

RSF

2

B

10 KΩ

J

L20

то -же

Металлопленочные (огнестойкие)

RSFX2BL201ΩJ

RSFX

2

J

B

L20

то -же

Высоковольтные

HPC1-15KΩK

HPC

1

15 KΩ

K

то -же

Проволочные с кремниевым покрытием

RWR-74S490R2FR

RWR-74

490R2

F

R

S

Nitronics Com- ponents Group Inc, США

Углеродистые пленочные

PR05-2k2

PR

05

2k2

Piher, ФРГ

C нулевым сопротивлением

PR Z25 0R

PR

Z25

0R

то -же

Металлопленочные

РМ25-1% 2К2 С

РМ

25

С

2К2

1%

то -же

Углеродные пленочные

R25XR-02G1332

R

25

1332

G

Х

R-02

Rohm Co, Ltd, Япония

Металлопленочные

CRB50T18EJ1501

CRB

50

1501

J

T18E

то -же

Металлооксидные пленочные

CRH50T24J

CRH

50

1501

J

T24

то -же

Металлопленочные серии GMF

GMF4-5%-10K

GMF

4

10K

5 %

Wetwyn Electro- nics Ltd, Англия

Металлопленочные серии MFR

MFR4FZ-1% -2K2

MFR

FZ

4

2K2

1 %

то -же

Таблица М3- Полное обозначение в КД SMD-резисторов некоторых зарубежных фирм

Характеристика

Полное обозначение

Тип (серия) резистора

Тип корпуса

Код толщины основания

Номинальная мощ – ность или ее код

ТКС или его код

Номинал или его код

Код допуска

Код % отказов на 1000шт.

Код вида упаковки

Код конструкции выводов

Код материала вывода

Код материала подложкм

Фирма

Толстопленочные серии CRC

CRCW0805241 J ХХ

CRCW

0805

241

J

ХХ

Dale Еlectronics Inc., США

Плоские металлопленочные

RN73С2ETD10KΩF

RN73

2E

С

10KΩ

F

TD

Коа Corporation, Япония

Pезисторы-предохранители

RF732ATD10Ω J

RF73B

S

2A

10Ω

J

TD

то - же

Цилиндрические

MCR1A10Ω J

MCR

B

1A

10Ω

J

то - же

Прецизионные тонкопленочные

P1206E4710BB

Р

1206

E

4710

B

В

Ohmtek, США

Прецизионные толстопленочные

M0504K1000FG

М

0504

К

1000

F

G

то - же

Tолстопленочные по стандарту MIL-R-55342

M55342/2M4711JRM

M55342/2

M

4711

J

M

R

то - же

Прецизионные тонкопленочные по стандарту MIL-R-56342

P1206E4712BG

Р

1206

E

4712

В

G

то - же

Тонкопленочные

CR4700805XXKWA

CR

0805

ХХ

470

K

W

А

Piconlcs, Inc, США

Tолстопленочные

SR4700402XXMTB

SR

0402

ХХ

470

M

T

В

то - же

MCR18EZHF1002

MCR

18

1002

F

EZH

Rohm Co, Ltd, Япония

Углеродистые пленочные

LLR25E-03J3032

LLR

25

3032

J

E-03

то - же

Tолстопленочные

C0504CPX1500J

C

0504

1500

J

C

Х

State of the Art, Inc., США

Tолстопленочные по MIL-R-55342

M55342K06B100DS

M55342

06

K

100

D

S

B

то - же

ПРИЛОЖЕНИЕ Н

Описание электрической схемы измерителя параметров локомотивных антенн

гектометрового диапазона

Электрическая схема измерителя параметров локомотивных антенн гектометрового диапазона показана на рисунке Н1.

Генератор собран на транзисторе VT2 по схеме емкостной трехточки с общим коллектором. Колебательный контур состоит из катушкиL1 и подключенных паралельно этой катушке двух последовательно соединенных конденсаторов С5 и С6. На последних организован делитель контурного напряжения. Часть этого напряжения снимается с конденсатора С5 и подается на эмиттер-базовый переход или на вход транзистораVT2. Коллекторная цепь включена в контур частично посредством конденсатора С6 через малое сопротивление (десятки Ом) эмиттер-базового перехода транзистораVT1. База транзистораVT1 находится по переменной составляющей на земле. Таким образом организуется положительная обратная связь между коллекторной и базовой цепями транзистораVT2. Обеспечение режима по постоянному току базовой цепи осуществляется резистивным делителемR1,R2 иR3, температурная стабилизация рабочей точки - резисторомR6. На этом резисторе выделяется основная часть выходного напряжения автогенератора.

Только малая часть выходного напряжения автогенератора падает на эмиттер-базовом переходе транзистора VT1. Таким образом реализуется первая из компонент развязки автогенератора от последующих цепей. Первой из этих цепей является усилитель на транзистореVT1. Он собран по схеме с общей базой, которой присуще высокая развязка входной и выходной цепей. Таким образом реализуется вторая из компонент развязки автогенератора от последующих цепей. Нагрузкой усилителя на транзистореVT1 является резисторR5. По постоянной составляющей этот усилитель включен последовательно автогенератором, поэтому обеспечение режимов обслуживается теми же элементами, что и автогенератор. Питание этих каскадов отделено от общего питанияR8,С4 низкочастотным фильтром и подвержено дополнительной стабилизации с помощью стабилитронаVD1. Указанные мероприятия направлены на уменьшения дестабилизирующих возмущений, поступающих по цепи питания, на частоту автогенератора.

Следующим каскадом по пути прохождения сигнала является эмиттерный повторитель, собранный на комплементарной паре транзисторов VT3 иVT4. Этот каскад имеет очень малое выходное сопротивление. существенно меньшее, чем самое минимальное значение емкостного сопротивления делителя С11, С12 и С14, на которое он нагружен.

Обеспечение режима базовых цепей по постоянному току обеспечивается резистивным делителем R9 иR10, создающим искусственную среднюю точку, а также диодамиVD2 иVD3. устраняющих искажения формы сигнала типа «ступенька». ДиодVD2 повышает потенциал базы относительно средней точки на величину 0,6 В, то есть на величину напряжения отсечки входной характеристики транзистора. Поэтому транзистор начинает работать с очень малых уровней входного сигнала. Аналогичным образом работает диодVD3. В этом случае сигнал с резистора нагрузкиR5 заводится персонально в базы каждого транзистора через разделительные конденсаторы С7 и С8. РезисторR11 обеспечивает повышение устойчивости работы этого каскада.

Ослабленный емкостным делителем сигнал восстанавливается с помощью усилителя, собранного на транзисторах VT5 иVT6 по каскодной схеме. В таких схемах используется последовательное по переменной составляющей включение усилителя, собранного по схеме с общим эмиттером (ОЭ), и усилителя, собранного по схеме с общей базой (ОБ). В усилителе ОЭ производится основное усиление сигнала, а усилитель ОБ выполняет в основном функцию развязки. ТранзисторыVT5 иVT6 в данном случае включены последовательно и по постоянной составляющей. Режимы по постоянному току ба зовых цепей обеспечиваются резисторамиR14,R15 иR16, а заземление базы по переменному току транзистораVT5 осуществляется при помощи конденсатора С13. ЦепочкаR18,С16 обеспечивает подъем коэффициента усиления каскада ОЭ

Рисунок Н1 – Схема электрическая измерителя параметров локомотивных антенн

и компенсирует его спад, обусловленный действием емкости эмиттер-базового перехода транзистора VT5.Кроме этого резисторR18 обеспечивает стабилизацию рабочей точки усилителя ОЭ. Нагрузкой каскодного усилителя является резисторR17 и полосовой фильтр.

Полосовой фильтр состоит из двух колебательных контуров третьего вида (с разде- лением индуктивной ветви) L3, С18, С20 иL4, С23, С24. Связь между этими контурами внешняя емкостная через конденсатор С22. Форма амплитудно-частотной характеристики (АЧХ) типичная для полосовых фильтров второго порядка. Коэффициент связи подобран таким образом, что провал между двумя частными резонансами АЧХ не превышает 0,5 дБ. Полоса пропускания фильтра около 100 кГц. Неполное включение фильтра со стороны входа и выхода позволяют согласовать его с относительно низкими выходным и входным сопротивлениями соответственно предыдущего и последующего усилительных каскадов.

Компенсация потерь, связанных с частотной селекцией в полосовом фильтре, осуществляется в резистивном усилителе, собранном на транзисторе VT7. Коэффициент усиления такого усилителя меньше, чем каскодного. Однако, применение каскодного усилителе в этом случае не имеет смысла, так как ослабление сигнала в полосовом фильтре составляет всего 10 дБ. Рабочая точка на входной характеристике этого усилителя определяется резистивным делителемR24 иR25. ЦепочкаR27,С27 работает аналогично цепочкеR18,С16, а резисторR27 выполняет еще функцию стабилизации рабочей точки.

С выхода этого усилителя сигнал поступает на эмиттерный повторитель, собран- ный на комплементарной паре транзисторов VT8 иVT9. По своему схемотехническому построению этот каскад полностью соответствует эмиттерному повторителю на транзисторахVT3 иVT4. Однако, повторительVT8 иVT9 работает на более низкоомную нагрузку. Поэтому, транзисторыVT8 иVT9 рассчитаны на большие ток и мощность, чемVT3 иVT4. Нагрузкой выходного каскада являются резисторR34 и антенная цепь. РезисторR34 обеспечивает устойчивую работу оконечного усилителя при расстроенной антенной цепи.

Прибор позволяет измерять индуктивности локомотивных антенн гектометрового диапазона с тридцати процентным запасом относительно крайних номинальных значений этих параметров, то есть в интервале от 6 мкГн до 22 мкГн. Диапазон изменения емкости конденсатора антенной цепи определяется отношением максимальной к минимальной возможной индуктивности антенны

С_Аmax/ С _Аmin =L_Аmax /L_Аmin = 22 / 6 = 3,7.

Максимальное значение емкости антенной цепи определяется как

С_Аmax = 1 / (4π² ∙f²∙L_Аmin) = 1 / ( 4∙3,14² ∙ 2,13²∙ 10⁶ ∙ 6 ∙ 10^-6) = 915 пФ

Минимальное значение емкости антенной цепи будет равно

С _Аmin = 915 пФ / 3,7 = 247 пФ

В рассматриваемой электрической схеме в качестве конденсатора переменной емкости (КПЕ) используется блок КПЕ (С33), состоящий из двух секций типа КП2-2-18, которые широко использовались в бытовых переносных радиоприемниках. Минимальная емкость каждой секции составляет 15 пФ, а максимальная – 360 пФ. Минимальная и максимальная емкости блока КПЕ при параллельном включении секций будут равны соответственно 30 и 720 пФ. Минимальное значение емкости антенной цепи 247 пФ должно обеспечиваться при минимальной емкости блока КПЕ, то есть при 30 пФ. Чтобы получить необходимое значение С _Аmin необходимо параллельно блоку КПЕ подключить добавочный конденсатор С_доб с емкостью равной (247 – 30) пФ, то есть 217пФ. Ближайшее номинальное значение емкости дополнительного конденсатора 220 пф. Тогда максимальное значение емкости антенной цепи реально получается (220 пФ + 720 пФ) или 940 пФ, что даже несколько выше расчетного значения 915 пФ. Такое отличие приводит к несущественному (2%) расширению интервала измеряемых индуктивностей в сторону их минимальных значений.

Для обеспечения синхронности работы при настройке антенной цепи и изменения коэффициента передачи емкостного делителя в качестве переменного конденсатора в последнем используется точно такой же блок КПЕ (С12) и параллельно ему включенный дополнительный конденсатор С11, как и в антенной цепи С33.

Во время проведения измерения в локомотивной антенне возможности наведения высоких напряжений от контактной сети, грозовых разрядов и т.д., которые могут вывести прибор из строя. Обычно сигнал наводки имеет маленькую мощность, не превышающую несколько десятков мВт и действует в течение не более нескольких миллисекунд. В таких временных интервалах и при таких мощностях в качестве элементов защиты хорошо рабо- тают обычные стабилитроны. Ограничивать необходимо наводку обеих полярностей на уровне напряжения, не превышающее напряжение источника питания, поэтому в электрической схеме прибора предусмотрен двуханодный (симметричный) стабилитрон VD8, а резисторR37 ограничивает ток, протекающий через стабилитрон во время действия наводки. В остальныемоменты времени стабилитрон выключен и ввиду малой величины барьерной емкости ( около 20 пФ) практически не влияет на параметры локомотивных антенн.

Информация об индуктивности и активном сопротивлении антенны заложена в величинах переменного напряжения соответственно на входах антенной цепи и антенны. Причем эти зависимости носят явно нелинейный характер. Эти напряжения сначала детектируются диодами VD8 иVD9 и через потенциометрические делители напряженияR36 иR39 подаются на высокоомные неинвертирующие входы операционных усилителейD3 иD4. Конденсаторы С25 и С36 совместно с частью сопротивления потенциометров образуют ФНЧ для очистки постоянной составляющей продетектированного сигнала от первой и более высоких гармонических составляющих.

Коэффициент передачи дифференциальных усилителей определяется отношением величин сопротивлений резисторов (1 + R28 /R23) дляD3 и (1 +R35 /R38) дляD4. В нашем случае значения сопротивлений всех резисторов одинаковые, поэтому коэффициенты передачи обоих операционных усилителей равны 2. Это означает, что динамический диапазон по входу операционных усилителей равен около половины напряжения источника питания. Конденсаторы С26 и С35 определяют частоту среза АЧХ операционных усилителей, и при существующих номиналах она составляет около 100Гц.

При самой большой индуктивности антенны на неинвертирующем входе операционного усилителя будет какое-то постоянное напряжение U_Lmin. При самой маленькой индуктивности это напряжение увеличится согласно формулам (21) и (22) в 3,7 раза и станет равнымU_Lmax= 3,7U_Lmin. ПотенциометрR39 позволяет установить напряжениеU_Lmaxблизким к значению равному половине источника питания, то есть на уровне верхней точки динамического диапазона по входу операционного усилителя. В этом случае указанный динамический диапазон не будет до конца использован на величину 100% / (1 + 3,7) или 21%. Поэтому с целью расширения динамического диапазона операционного усилителя и, как следствие этого уменьшению нелинейности искомой зависимости, необходимо искусственно приравнятьU_Lminк нулевому потенциалу. Для этого организован источник с напряжениемU_Lminс помощью резистивного делителяR40 иR41. Это напряжение подается через резисторR38 на инверсный вход операционного усилителя, а выходное напряжение операционного усилителя начнет расти только с величины продетектированного напря- жения больше, чемU_Lmin.

Активное сопротивление антенного контура R_к складывается из сопротивленияR37, выходного сопротивления оконечного усилителяR_выхи активного сопротивления антенныR_А. Выходное сопротивление оконечного усилителяR_выхсоставляет около четырех Ом и зависит от параметров транзисторовVT8 иVT9, которые имеют определенный производственный разброс. С целью уменьшения влиянияR_выхна достоверность результатов измерения последовательно с ним включен резистор с существенно большим значением сопротивления

R_к=R37 +R_вых +R_А= 47 + 4 +R_А= 51 +R_А.

Прибор рассчитан на измерение активного сопротивления от 1 до 15 Ом. Тогда минимальное сопротивление контура будет равно

R_кmin= 51 +R_Аmin= 51 + 1 = 52 Ом.

Максимальное сопротивление контура будет равно

R_кmax= 51 +R_Аmax= 51 + 15 = 66 Ом.

Столь высокое относительное значение резистора R37 обусловлено также необходимостью снижения нелинейности зависимостиU_А=f(R_А). Согласно выражению (20)U_А= U_G/ ω (R_А+R_i ) минимальному активному сопротивлению антенныR_Аminсоответствует максимальное напряжение на антенне

U_Аmax= U_G/ ω (R_Аmin+R_i ) =U_G/ (52 ω).

Максимальному активному сопротивлению антенны R_Аmaxсоответствует минимальное напряжение на антенне

U_Аmin= U_G/ ω (R_Аmax+R_i ) =U_G/ (66 ω).

Отношение этих напряжений будет равно

U_Аmax /U_Аmin= 66 / 52 = 1,27 илиU_Аmax = 1,27U_Аmin.

С помощью потенциометра R36 устанавливается верхняя точка динамического ди- апазона микросхемыD3, соответствуюшая входному напряжению 1,27U_Аmin. С целью расширения динамического диапазона операционного усилителя и линеаризации искомой функции приравниваемU_Аminк нулевому потенциалу. Для этого организован источник с напряжениемU_Аminс помощью резистивного делителяR21 иR22. Это напряжение подается через резисторR23 на инверсный вход операционного усилителяD3, а выходное напряжение операционного усилителя начнет расти только с величины продетектированного напряжения больше, чемU_Аmin.

Кроме того, что напряжения на выходе операционных усилителей нелинейно зависят от измеряемых параметров, они еще инвертированы. С увеличением чис- ленного значения измеряемого параметра выходное напряжения уменьшается. Восстановление прямой зависимости между отклонением стрелки индикатора РА1 и значением измеряемого параметра осуществляется путем измерения выходного напряжения не относительно земли, а относительно источника с напряжением, близким к напряжению источника питания. Последнее обусловлено тем, что динамический диапазон выходного напряжения операционных усилителей несколько меньше (около 2 В) напряжения источника питания. Поэтому верхнее значение динамичес- кого диапазона в среднем на один вольт меньше напряжения питания. Точная установка потенциала верхнего значения динамического диапазона источника опорного напряжения осуществляется потенциометром R32, который включен последовательно с резистором растяжкиR33.

В качестве индикатора используется прибор магнитоэлектрической системы на ток максимального отклонения стрелки в 500 мкА. Индикатор через ограничивающий резистор R31 посредством тумблераS1 подключается в зависимости от измеряемого параметра к выходам соответствующих операционных усилителей. Защита индикатора РА1 от скачков тока обеспечивается конденсатором С31.

Питание электрической схемы измерителя от двух последовательно включенных аккамуляторных элементов GB1 иGB2. Суммарное номинальное напряжения этих элементов составляет 2,5 В. Повышение напряжения с 2,5 В до 15 В и его стабилизация осуществляется с помощью бустерной схемыDC-DCпреобразователя, собранной на базе специализированной микросхемыD2.

Принцип работы бустерной схемы основан на накоплении в дросселе L2 энергии магнитного поля, создаваемого протекающим через него линейно возрастающим током, при подключении этого дросселя к аккамуляторам через замкнутый электронный ключ. При размыкании последнего происходит разряд дросселя в виде линейно уменьшающего тока через него, разрядный электронный ключ и нагрузку. При этом на выводах дросселя возникает ЭДС самоиндукции, которое прикладывается к сопротивлению нагрузки. Этот процесс периодически повторяется с частотой 50 кГц. Время заряда дросселя в 5-6 раз превышает время его разряда, поэтому согласно закону Ленца ЭДС самоиндукции при разряде во столько же раз превышает ЭДС самоиндукции при заряде или равного последней напряжение аккамуляторов. Кроме этого ЭДС самоиндукции при разряде суммируется с напряжением аккамуляторов.

Сглаживание пульсаций выходного напряжения осуществляется танталовым электролитическим конденсатором С21 и керамическим С30. Параллельное включение этих конденсаторов позволяет сохранять приемлемую емкость конденсатора фильтра в широком диапазоне частот. Параллельно включенные конденсаторы С15 и С17 на входе преобразователя блокируют его вход по переменному току, повышая КПД и устойчивость работы преобразователя.

Процесс стабилизации выходного напряжения основан на управлении соотноше- нием времени заряда и разряда дросселя выходным напряжением преобразователя через цепочку обратной связи. Минимальное входное напряжение, при котором сохраняется нормальное функционирование микросхемы, составляет 2 В. В случае разряда аккамуляторов ниже этого уровня уменьшается выходное напряжение с делителя R12,R13, которое подается на компаратор и посредством электронного ключа и ограничительного резистораR19 управляет индикаторомHL3, индицирующего состояние аккамуляторов. Включение измерителя параметров локомотивных антенн осуществляется тумблеромQ1. Зарядка аккамуляторов осуществляется как в сотовых телефонах стандартным сетевым адаптером с выходными напряжением от 5 до 10 В и током не менее 0,5 А путем подключения розетки этого адаптера в вилкуXS1, установленную на корпусе прибора. Обеспечение оптимального режима зарядки аккамуляторов осуществляется специализированной микросхемойD1. Зарядный ток протекает через диодVD4, который препятствует протеканию тока от аккамуляторов на выход микросхемыD1.

Блокирование входа и выхода этой микросхемы осуществляется керамическими конденсаторами С3 и С9. После изъятия сетевого адаптера из разъема XS1 на конденсаторе С9 некоторое время может оставаться напряжение., которое может вывести из строя выходной ключ обесточенной микросхемыD1. С целью быстрого разряда конденсатора С9 при обесточивании микросхемыD1 служит резисторR7. СветодиодыHL1 иHL2 помогают контролировать процесс зарядки аккамуляторов, а резисторR4 обеспечивает оптимальный режим запуска зарядного устройства. ИндикаторHL4 контролирует напряжение питания 15 В, а резисторR20 ограничивает ток этого индикатора. Конденсатор С10 выполняет ту же функцию, что и С30, однако конструктивно он располагается на максимальном удалении от конденсатора С30.

ПРИЛОЖЕНИЕ П

Типичные ошибки при оформлении электрических схем

Электрические схемы являются неотъемлемой и обязательной частью графической конструкторской документации на радиоэлектронную аппаратуру (РЭА). Их разработка осуществляется на разных этапах проектирования изделий РЭА (радиотехнических систем, средств связи, радионавигационной и вычислительной техники, бытовой радиоаппаратуры и т.п.). Выполнение и оформление этих схем регламентируется седьмой группой стандартов ЕСКД ”Правила выполнения схем”, основополагающими их которых являются ГОСТ 2.701-84 “ЕСКД. Схемы. Виды и типы. Общие требования к выполнению”, ГОСТ 2.702-75 “Правила выполнения электрических схем”, а также стандарты, характеризующие графику условных графических обозначений (УГО) конкретных устройств связи и радиоэлементов. В этих стандартах установлены общие требования к выполнению схем, включающие в себя требования к комплектности схем на изделие, форматам, построению схем, УГО, линиям связи, перечню элементов, текстовой информации.

Вполне очевидно, что при выполнении электрических схем отступления от регламентирующих правил недопустимы. Однако на практике дело обстоит иначе. Анализ большого числа монографий, научно-технических журналов, сопроводительной документации к профессиональной и бытовой РЭА свидетельствует о наличии большого числа неточностей и даже грубых ошибок в оформлении. Эти недочёты допускаются дипломированными специалистами. Последнее является следствием соответствующей недоработки при их обучении в специальных учебных заведениях (колледжах и вузах). Действительно, в используемой в настоящее время учебной литературе, например, в учебниках, имеет место аналогичная ситуация. Соответственно, это не может не сказаться негативным образом на учебном процессе. Подтверждением последнего утверждения могут служить результаты проведенного нормоконтроля электрических схем, выполняемых студентами разных курсов ВГТУ.

В ходе исследований были выявлены типичные ошибки, допускаемые студентами в электрических схемах. Анализ полученных данных позволяет дифференцировать эти ошибки на ряд характерных групп. Это, в свою очередь, открывает возможность классификации и введения определённой системы. В частности, все ошибки можно подразделить на две большие группы согласно характеру имеющейся на схемах информации – графической и словесно-дискурсивной.

К первой группе относятся разнообразные ошибки  в графике УГО, во взаимном расположении этих обозначений и т.п. Сводные данные о подобного рода ошибках приведены в таблице П1.

Соответственно, во вторую группу входят ошибки в словесно-дискурсивной информации, приводимой на схемах. В составе этой информации целесообразно рассматривать отдельно позиционные обозначения функциональных частей РЭА и элементы оформления чертежа (содержание перечня элементов, а также основной и дополнительной надписей). С возможными вариантами ошибок такого рода можно познакомиться в таблицах П2 и П3.

Отметим еще раз, что выявленные ошибки являются типичными. Они встречаются и в учебных работах студентов, и в научно-технической литературе и в технической схемной документации на РЭА. В качестве основных причин, обуславливающих возникновение этих ошибок, можно указать следующие:

- незнание регламентирующих ГОСТов;

- непонимание  сути электрических процессов, отображаемых на схеме;

- непонимание принципов формирования УГО;

- непонимание принципов построения схем;

- непонимание важности правильного оформления документов;

- непонимание сущности надписей, отражающих технические параметры элементов;

- непонимание назначения резервных строк в перечне элементов, являющееся следствием незнания рабочих приемов настройки РЭА;

- небрежность и невнимательность.

В заключение отметим, что предложенная система классификации типичных ошибок имеет не только общетеоретическое, но и прикладное значение. Действительно:

 - она может успешно использоваться в качестве методических материалов в учебном процессе при подготовке специалистов в различных областях радиоэлектроники и телекоммуникаций;

 - внедрение её в редакционно-издательское дело должно способствовать выпуску учебной и научно-технической литературы, которая будет содержать информацию, соответствующую действующим стандартам;

- возможно применение этой системы в проектных и конструкторских разработках в виде справочной информации при выполнении схем, а также  в качестве регламентирующих материалов при нормоконтроле.

В принципе, чёткая дифференциация типичных ошибок даёт основания для предположения о том, что вполне реально создание программ для автоматизированного осуществления нормоконтроля схемной документации.

Таблица П1 - Типичные ошибки в электрических схемах
I. Графическая информация на схемах
№	Правильное обозначение	Характерный пример  неправильного обозначения	Характеристика ошибки
1			Искажение формы УГО в СЭП
2			Неправильное вычерчивание элемента, прерывающее электрическую цепь либо связь между  элементами в СЭП
3			Положение контактов элемента  “вне   электрической       цепи” в СЭП
4			Неправильная форма стрелки, указывающей направление прохождения сигнала в электрической цепи
5			Нарушение порядка расположения УГО “по столбцам и строкам”.
6			Неправильное направле- ние линий электрической  связи под произвольными углами
7			Отсутствие точек на пересечении линий связи, обозначающих электрический контакт проводников
Продолжение таблицы П1
II. Словесно-дискурсивная информация на схемах
А) - позиционные обозначения
№	Правильное обозначение	Характерный пример  неправильного обозначения	Характеристика ошибки
1			Неправильное место расположения относительно УГО
2			Подмена номеров позиций индексами
3			Использование в буквенных кодах строчных букв
4			Нарушение последовательности нумерации “по столбцам и срокам”
5			Пропуск позиционных обозначений на схеме
Продолжение таблицы П1
II. Словесно-дискурсивная информация на схемах
А) - позиционные обозначения
№	Правильное обозначение	Характерный пример  неправильного обозначения	Характеристика ошибки
6			Неправильная ориентация позиционных обозначений
7			Опускание номера позиции “1” в случае,  когда УГО изображается в схеме один раз
8			Путаница в буквенных кодах
9			Путаница в обозначении отдельных  частей УГО микросхем при разнесенном способе их изображения

Таблица П2 - Типичные ошибки в основной надписи на электрических схемах
II. Словесно-дискурсивная информация на схемах
№	Правильное обозначение	Характерный пример  неправильного обозначения	Характеристика ошибки
1			Отсутствие шифра схемы
2			Путаница в шифрах разных типов схем
3			Нарушение порядка слов в наименовании изделия
4			Неправильное наименование схемы
Продолжение таблицы П2
II. Словесно-дискурсивная информация на схемах
№	Правильное обозначение	Характерный пример  неправильного обозначения	Характеристика ошибки
5			Объединение наименований изделия и схемы в одной фразе
6			Размещение наименования схемы в графе “обозначение материала”
7			Проставление            масштаба

Таблица П3 - Типичные ошибки в перечне элементов
II. Словесно-дискурсивная информация в перечне элементов
№	Правильное обозначение		Характерный пример  неправильного обозначения		Характеристика ошибки
1					Нарушение алфавитного порядка позиционных обозначений групп элементов.
2					Указание вместо документов, разрешающих использование элементов, ГОСТов ЕСКД, регламентирующих  графику УГО
3					Указание поясняющей текстовой информации вместо маркировки элемента
Продолжение таблицы П3
II. Словесно-дискурсивная информация в перечне элементов
№	Правильное обозначение	Характерный пример  неправильного обозначения			Характеристика ошибки
4					Отсутствие резервных незаполненных строк между группами элементов
5					Отсутствие документов, по которым были применены элементы
6					Нарушение последовательности записи позиционных обозначений элементов внутри группы
Продолжение таблицы П3
II. Словесно-дискурсивная информация в перечне элементов
№	Правильное обозначение	Характерный пример  неправильного обозначения			Характеристика ошибки
7					Неполное обозначение элементов
8					Неправильная последовательность записи внутри условного обозначения элементов
9					Отсутствуют разделительные деффисы между параметрами внутри условного обозначения элементов
