ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ

1 МЕТОД ПРОЕКТНЫХ ОТМЕТОК………………………………….………4

1.1 Изучение и оценка рельефа……………………………………….………..4

1.2 Составление схемы анализа рельефа……………………………..……….5

1.3 Составление схемы вертикальной планировки…………………...……10

2 МЕТОД ПРОФИЛЕЙ ……………………………………………….…….…..12

2.1 Метод проектных горизонталей…………………………………..………17

3 ПОДСЧЕТ ОБЪЕМОВ ЗЕМЛЯНЫХ РАБОТ…………………………….….23

ВВЕДЕНИЕ

Целью вертикальной планировки является приспособление рельефа местности к требованиям, предъявляемым территории во время строительства и эксплуатации объектов озеленения. Для этого производят вертикальную, то есть высотную планировку рельефа, изменяющую его формы (геопластику). Земляными работами, выполняемыми при этом, являются выемка или насыпь грунта.

Основные положения вертикальной планировки:

1. Стремиться максимально, использовать существующий рельеф местности в естественном состоянии, всемерно сокращая объемы и общую стоимость земляных работ.

2. Преобразование рельефа осуществлять на участках, предназначенных для прокладки площадей и на площадках, отводимых для строительства зданий и сооружений; на бессточных (с нулевыми уклонами) участках и территориях с большими уклонами, где возможна эрозия почв.

3. Проектные высотные отметки территории назначать так, чтобы объем земляных работ был минимальным и с соблюдением нулевого баланса, т.е. равенства объемов выемок и насыпи грунта.

4. При строительстве на затопляемых территориях, в просадочных грунтах или на очень крутых склонах выполнять коренное преобразование рельефа по всей обустраиваемой территории.

Основными задачами вертикальной планировки озеленяемых территорий являются:

- обеспечение отвода излишков поверхностных вод - дождевых, паводковых, талых;

- создание условий для удобного движения пешеходов по садово-парковым дорожкам, аллеям, а также пребывания, отдыха, игр на площадках;

- создание пластически выразительных форм рельефа в соответствии с замыслом проектировщика, или максимальное приспособление существующего рельефа;

- создание благоприятных условий для произрастания ценной растительности - деревьев, кустарников, травянистых ассоциаций;

- организация рельефа с целью устранения явлений почвенной эрозии, укрепления склонов, крутых берегов водоёмов путем устройства специальных сооружений;

- организация рельефа на пересеченной местности путем устройства специальных сооружений - лестниц, подпорных стен, откосов, террас.

Основными методами вертикальной планировки являются методы проектных отметок, продольных и поперечных профилей и проектных горизонталей.

1 Метод проектных отметок

Вертикальная планировка методом проектных отметок заключается в построении высотного каркаса проектируемой территории, определении общего высотного решения территории по проектным отметкам и уклонам поверхности, обеспечивающим организацию стока поверхностных и талых вод.

Исходными материалами являются генплан на топографической подоснове объекта обустройства. Генплан представляет собой сеть дорожно-тропиночной сети и площадок обустраиваемой территории.

Этапами работ при выполнении вертикальной планировки методом проектных отметок является: изучение и оценка существующего рельефа, составление схемы анализа рельефа и схемы вертикальной планировки.

1.1 Изучение и оценка рельефа

На первом этапе проектирования изучают рельеф объекта, выявляются бессточные места, анализируются формы рельефа, условия отвода поверхностных вод за пределы села, намечаются возможные изменения рельефа, ориентировочно выбираются места с ровным рельефом под площадки, с понижениями (котловинами) под водоёмы и т. п., уточняются границы территории - «красные линии».

Назначают точки выхода (не более двух) поверхностных вод за пределы проектируемой территории. Определяют места высокого стояния подземных вод (в этих местах недопустимы срезки грунта). Предусматривают мероприятия по недопущению стока поверхностных вод на проектируемый участок с окружающей территорией.

1.2 Составление схемы анализа рельефа

Порядок работы:

1) На генплане на топографической подоснове крестиками отмечают опорные точки. Опорные точки проставляют:

- в точках по «красным линиям», ограничивающим объект озеленения;

- в точках входа и выхода на территорию;

- на пересечениях осей парковых дорог, аллей, дорожек;

- в угловых точках площадок и в точках сопряжения площадки и дорожки;

- в центрах площадок - круг, овал, прямоугольник и др.;

- в точках на оси начала и конца дорожек и в точках характерных изгибов дорожек;

- на характерных участках перелома рельефа по всей территории.

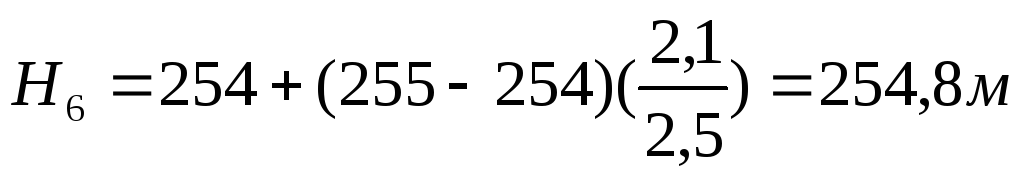

2) Для всех опорных точек определяют существующие «черные» отметки рельефа и записывают их под горизонтальной чертой, вынесенной в сторону от каждой опорной точки. Их вычисляют по топографическому плану интерполяцией между черными горизонталями (рисунок 1.1) по формуле:

, (1.1)

где Н_b – отметка нижележащей горизонтали;

Н_а – отметка вышележащей горизонтали;

L – расстояние между горизонталями (заложение);

l – расстояние от искомой точки до нижележащей горизонтали.

Рисунок 1.1 Схема определения отметок опорных точек между горизонталями

,

,

,

,

,

,

,

,

,

,

,

,

3) Между смежными опорными точками на осях улиц наносят стрелки, указывающие направления их естественных уклонов.

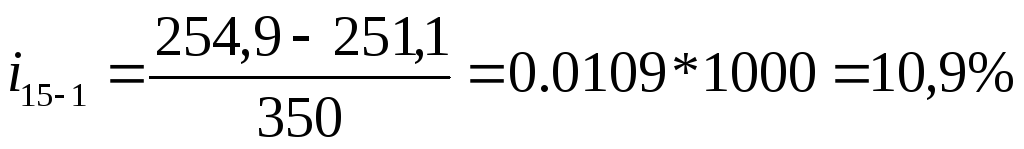

Под стрелками отмечают расстояние (горизонтальные проложения) между соседними опорными точками, полученными промерами с плана красных линий; а над стрелками – уклоны в промилле. Уклоны поверхности между двумя опорными точками определяют как отношение разности отметок этих точек к горизонтальному расстоянию между ними:

(1.2)

где Н_1, Н₂ – отметки опорных точек между которыми определяются уклоны;

l_1-2 - расстояние между которыми определяются уклоны.

_,

_,

4) Если полученные уклоны анализируемых участков по своему значению больше или меньше предельных, имеются места скопления поверхностных вод в результате встречных уклонов, наличие ям и т.п., то по участкам проектируют новые уклоны и определяют проектные, «красные», отметки. За основу берут требования, предъявляемые к уклонам поверхности дорожек, площадок (таблица 1.1).

Таблица 1.1 Уклоны дорожно-тропиночной сети и поверхности отдельных видов площадок

Наименование сооружений	Уклоны, ‰
	поперечные	продольные
Проезды, дороги местного значения	5...80	15...20
Тротуары вдоль проездов	4...90	15...20
Главные аллеи, дороги круглогодичного использования	4...60	20...30
Второстепенные дороги сезонного использования (прогулочные)	3...90	20...40
Дополнительные дорожки, тропы	20...50	100
Детские площадки	10...20	10...20
Хозяйственные площадки	10...20	10...20
Спортивные площадки	5	5
Площадки отдыха	10...20	10...20
Автостоянки	5...15	10...15

Проектные «красные» отметки опорных точек рассчитывают исходя из обеспечения нового проектного уклона I_p=0,005 по следующей формуле:

Н_р =Н₁+ I_p·l_1-2 (1.3)

где все обозначения те же что и в формуле (1.2)

Н₁₀ ^‘=256,5+0,005*76=256,9 м

Н₉ ^‘=254,9+0,005*14=255 м

Н₇ ^‘=253, 6+0,005*60=253,9 м

Н₄ ^‘=253,6+0,01*40=254 м

Н₁₆ ^‘=254-0,01*30=253,7 м

Н₆ ^‘=254,9-0,005*60=254,6 м

5) Проектные (красные) отметки записывают красным цветом над их прежней, черной отметкой; а новые проектные уклоны – над стрелкой, вычеркивая прежние значения уклонов. Затем вычисляют рабочие отметки - разность между проектной и существующей отметками. Рабочие отметки показывают объёмы срезки или насыпи грунта в данном месте.
