4.5 Установка маркеров

Маркер в виде сферического диска смонтирован на конце раздвижной штанги. В процессе работы он образует в почве небольшую бороздку со стороны незасеянного поля, по которой тракторист при следующем проходе направляет наружный (или внутренний) обрез правой гусеницы, правое переднее колесо или пробку радиатора. В результате этого обеспечивается прямолинейность движения посевного агрегата и одинаковые размеры стыковых междурядий. Если трактор водить по маркерному следу правой гусеницей (колесом), то вылет маркера, измеренный от крайнего сошника сеялки (правого или левого) до диска маркера, составит

,

(2)

где - техническая ширина захвата сеялки или агрегата (расстояние между крайними сошниками);- рабочая ширина захвата;- ширина междурядья;- расстояние между внешними кромками гусениц (серединами передних колес); знак «плюс» принимают при расчете левого маркера, «минус» - правого.

Если агрегат вести по маркерному следу серединой (пробкой радиатора), то вылеты правого и левого маркеров будут одинаковыми и равными половине рабочей ширины захвата:

.

(3)

4.6 Оценка качества выполненных работ

В поле проверяют фактическую норму высева семян и глубину их заделки. Проезжают сеялкой по ровному участку с рабочей скоростью,

и подсчитывают количество семян на 5 метрах по всей ширине сеялки и пересчитывают на норму высева на 1 погонный метр и 1 гектар площади. Одновременно определяют равномерность (расстояние между семенами) высева. Контроль за глубиной заделки семян осуществляют следующим образом. После остановки агрегата выравнивают поверхность поля по всей ширине захвата, без смещения семян раскрывают бороздку против каждого сошника сеялки длиной 5 м. В 10 местах замеряют глубину заделки семян и определяют среднюю величину. В десяти местах проверяют ширину стыковых междурядий, измеряя расстояния между рядками, при вскрытых бороздках крайних сошников. Проверяют также наличие огрехов.

5 Сеялка уневерсальная пневматическая навесная суПн-8а

5.1 Назначение, устройство, технологический процесс

Сеялка СУПН-8А предназначена для посева пунктирным способом калиброванных и некалиброванных семян кукурузы, подсолнечника и других культур с локальным внесением гранулированных удобрений. Агрегатируют ее с тракторами тягового класса 1,4.

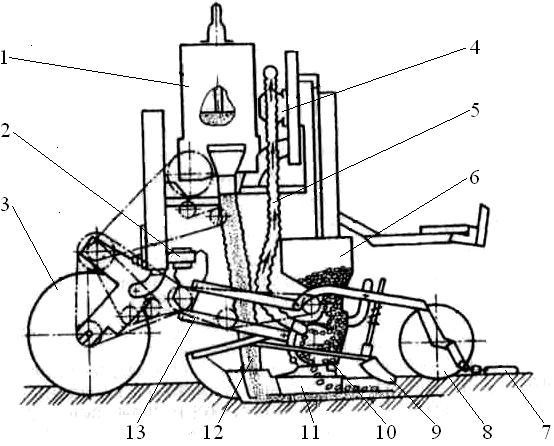

Сеялка состоит из рамы 2, на которой установлено восемь посевных секций, туковысевающие аппараты 1, центробежный вентилятор 4, дисковые маркеры, опорно-приводные колеса 3 и прибор для контроля высева и уровня семян в бункерах 6 (рисунок 2).

1 - туковысевающий аппарат; 2 - рама; 3 - опорно-приводное колесо;

4 - вентилятор; 5 - воздуховоды; 6 - бункер для семян; 7 - шлейф; 8 - каток;

9 - загортач; 10 - пневматический высевающий аппарат; 11 - сошник;

12 - тукопровод; 13 - параллелограммный механизм

Рисунок 2 Схема пневматической сеялки СУПН-8А

Рама 2 сеялки представляет собой пространственную ферму. В центральной части основного бруса приварены замок автосцепки и кронштейн для крепления вентилятора, на концах бруса - фланцы для крепления кронштейнов маркеров.

Каждая посевная секция состоит из высевающего аппарата 10 с бункером для семян 6, комбинированного (зернового и тукового) полозовидного сошника 11, прикатывающего катка 8, загортача 9, шлейфа 7 и параллелограммного механизма 13.

Центробежный вентилятор 4 с механизмом привода и системой воздуховодов служит для создания разрежения в камерах крышек высевающих аппаратов. Вентилятор приводится в действие от гидромотора посредством муфты свободного хода и клиноременной передачи. Сеялка снабжена четырьмя туковысевающими аппаратами 1 типа АТД-2, каждый из которых подает удобрения на два сошника. Шлейф 7 представляет собой жесткую рамку, шарнирно установленную на секции.

К каждой сеялке прилагают четыре комплекта высевающих дисков с 14 и 22 отверстиями диаметром 3 или 5,5 мм. Передаточный механизм обеспечивает получение 45 передаточных чисел от опорно-приводного колеса сеялки 3 на вал диска высевающего аппарата 10, что позволяет высевать от 1,8 до 16,3 зерна на 1 м длины рядка.

В верхней части заборной камеры находится вилка, которая удаляет лишние семена, присосавшиеся к отверстиям высевающего диска (см. стенд «Секции сеялок штучного высева», СУПН-8А, ауд.202/1). Положение штырей вилки относительно отверстий высевающего диска устанавливают, поворачивая ее с помощью рычага по шкале. Рычаг поворачивают до тех пор, пока у каждого отверстия не останется только одно присосавшееся семя. Этим достигается односеменной высев одним диском различных по размерам семян без их предварительной калибровки. Процесс отбора и высева семян можно наблюдать через лючок в корпусе высевающего аппарата.

В заводском руководстве к сеялке имеется таблица для ориентировочного выбора типа диска в зависимости от высеваемой культуры и нормы высева. Правильность подбора дисков и частоты их вращения проверяется экспериментально. Для этого сеялкой высевают семена с минимальной глубиной заделки в почву на участке поля длиной 50...100 м; отыскивают семена и подсчитывают их число на 1 м длины рядка. Остальные регулировки выполняют по аналогии со свекловичной сеялкой ССТ-12Б.

Для автоматического контроля высева семян в почву и их уровня в банках сеялка СУПН-8 снабжается прибором «Кедр». Он состоит из пульта управления, который находится в кабине тракториста, блока усиления, датчиков высева и уровня семян.

Отличительными особенностями сеялки СУПН-8А от базовой СУПН-8 являются: применение более мощного вентилятора; использование увеличенных емкостей для семян и удобрений; возможность установки в высевающем аппарате сменных дисков для высева семян люпина, кормовых бобов; независимое и синхронное управление гидросистемой маркеров; наличие газоструйного компрессора КСК-1,4; возможность переоборудования на посев с междурядьями 45 см.
