4.3 Дальнеструйные дождеватели дд-70вн и дд-100вн

Дальнеструйный навесной дождеватель ДД-70ВН применяют для полосового орошения различных сельскохозяйственных культур, в том числе овощных и технических культур, лесных и садовых питомников, лугов и пастбищ. Дождеватель ДД-70ВН навешивают на тракторы ДТ-75С4, МТЗ-80, а ДД-100ВН – на Т-150К Т-150, Т-4А и МТЗ-1221. Техническая характеристика дальнеструйных дождевателей приведена в таблице 2.

Таблица 2 Техническая характеристика дальнеструйных дождевателей

Дождеватель	Расход воды, л/с	Напор, м	Радиус действия струи, м	Расстояние между открытыми оросителями, м	Частота вращения ВОМ трактора, мин-1	Масса, кг
ДД-70ВН	65	60	68	100	540	620
ДД-100ВН	95	72	85	120	1000	780

На раме дождевателя ДД-70ВН установлены центробежный насос 3 (рисунок 8) с редуктором 1, всасывающий трубопровод 4, ствол 8, механизм поворота, гидроподкормщик 3 и механизм привода.

1 - редуктор; 2 - червячная передача; 3 - насос; 4 - всасывающая труба; 5 - водоприемник; 6 - гидроподкормщик; 7 и 10 - храповой и кривошипно-кулисный механизмы; 8 - ствол; 9 - тормоз; 11 - водомер; 12 - эжектор; 13 - коническая передача; 14 - шарнирный валик; 15 -карданный вал.

Рисунок 8 - Дальнеструйная дождевальная машина ДД-70ВН: а — общий вид; б — схема машины.

Для ДД-70ВН на орошаемых полях на расстоянии 100 м один от другого нарезают временные оросительные каналы, из которых центробежный насос 3 подает воду во вращающийся ствол 8 с основным и малым струйными соплами. Струя, выходящая из основного сопла, орошает внешнюю часть круга, из малого — внутреннюю. Для повышения интенсивности распада струи и равномерности полива вблизи дождевателя малое сопло снабжено разбрызгивающей лопаткой. Интенсивность дождя регулируют установкой сменных насадок основного сопла с диаметром выходных отверстий 55, 45 и 35 мм. Диаметр малого сопла 16 мм. Расход воды измеряют водомерным устройством, цена деления шкалы которого зависит от диаметра насадки.

Механизм поворота ствола включает в себя червячный редуктор 2, кривошипно-кулисный 10, храповой 7 механизмы. На плече рычага храпового механизма закреплена ось с собачкой и переключателем. Собачка взаимодействует с храповым колесом, напрессованным на стакан, к которому прикреплен ствол 8. При вращении валика кривошипно-кулисного механизма рычаг совершает колебательное движение. Собачка периодически упирается в зуб храпового колеса и поворачивает ствол. При обратном ходе собачки ствол фиксируется тормозом 9 с фрикционной накладкой. Полный оборот ствол совершает за 4,5 мин.

Для полива по сектору в отверстия фланца ствола вставляют два упора. Упор нажимает на переключатель, который поворачивает собачку, и ствол вращается в обратную сторону. Перестановкой упоров в отверстиях фланца угол сектора изменяют через каждые 20° в пределах 0…360°. Лебедкой всасывающий трубопровод 4 переводят в транспортное положение и закрепляют хомутом. В рабочем положении дождеватель фиксируют цепями.

Перед запуском из насоса отсасывают воздух эжектором 12, соединенным трубопроводом с насосом. Опускают в канал всасывающий трубопровод, открывают вентиль трубопровода эжектора, закрывают откидные хлопушки сопел и включают эжектор. Заполнив насос водой, дождеватель приводят в движение плавным включением сцепления на малых оборотах двигателя.

Бак гидроподкормщика сообщается с напорным и всасывающими каналами насоса трубопроводами с вентилями, которыми регулируют количество поступающей и отсасываемой воды.

Полив проводят позиционно. При поливе по кругу расстояние между стоянками принимают 110 м. Если скорость ветра превышает 1,5 м/с, то площадь поливают по сектору с расстоянием между стоянками 55 м. Работу начинают с головы канала по течению воды. Время стоянки на одной позиции зависит от поливной нормы и диаметра сопла. Производительность агрегата 0,67 га/ч. Обслуживают его тракторист и рабочий.

Дальнеструйный дождеватель ДД-100ВН при необходимости ДДН-100 может работать как насосная станция для подачи воды в распределительную сеть. Устройство и рабочий процесс ДД-100ВН аналогичны дождевателю ДД-70ВН. Hacoc приводится в действие от ВОМ трактора через повышающий редуктор. Основное сопло комплектуется сменными насадками диаметром 65, 60, 58, 56 и 54 мм, позволяющими изменять интенсивность дождя и расход воды. Диаметр малого сопла 20 мм. Сопла снабжены хлопушками. Частота вращения ствола 0,2 об/мин. Вместимость бака гидроподкормщика 107 л.

Расход воды при работе с различными тракторами изменяют сменой рабочего колеса насоса. Для Т-150К насос комплектуют колесом диаметром 334 мм (расход 115 л/с), для Т-4А — 320 мм (100 л/с), для ДТ-75М — 305 мм (85 л/с).

ДД-100ВН работает позиционно с забором воды из открытой сети или закрытого трубопровода. Поливать можно по кругу и по сектору с расстояниями между каналами открытой сети 120 м (тракторы Т-150К и Т-4А) и 110 м (ДТ-75М). Расстояние между стоянками при круговом поливе 145 м (тракторы Т-150К, Т-4А) и 110 м (ДТ-75М), при поливе по сектору соответственно 72,5 и 55 м.

Для переоборудования ДД-100ВН в насосную станцию снимают ствол с механизмом поворота, корпус насоса поворачивают относительно продольной оси против часовой стрелки на 90°. На напорный патрубок насоса устанавливают задвижку.

Производительность дождевателя при поливной норме 300 м³/га составляет 1,2 га/ч. Обслуживают его тракторист и рабочий-поливальщик.

4.4 Шланговые дождевальные машины ДШ-75М «АГРОС», ДШ-90 «АГРОС», ДШ-110 «АГРОС». Шланговые дождевальные машины с тяговым шлангом (шланговые дождеватели, ленточные или полосовые оросители) предназначены для орошения небольших участков сельскохозяйственных культур, парков, садов, виноградников.

Дождеватели (рисунок 9) работают позиционно, полив производится в движении. Машина орошает полосу определенной ширины (таблица 3) одним или несколькими движущимися дождевальными аппаратами 9 секторного действия, питающимися от гидрантов закрытой оросительной сети или насосной станции через шланги 7 или 12.

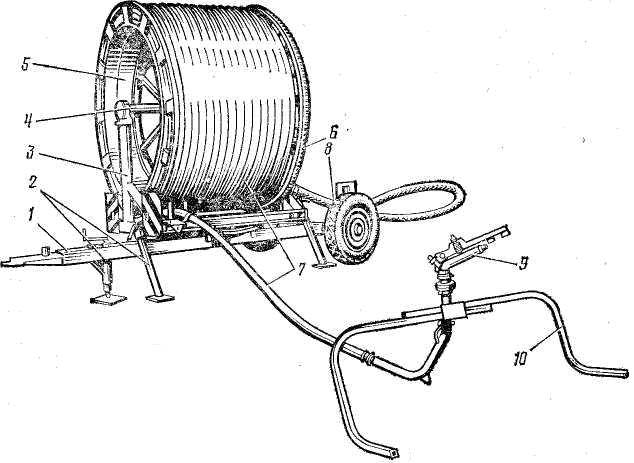

1— полуприцеп; 2— опоры; 3 — опорная рама барабана; 4 — полая ось барабана; 5 — шланговый барабан; 6 — зубчатый венец барабана; 7— тягово-питательный шланг; 8— ходовые колеса одноосного прицепа; 9 — дождевальный аппарат секторного полива; 10— раздвижной штатив.

Рисунок 9 - Шланговая дождевальная машина (общий вид машины)

Таблица 3 Основные параметры шланговых дождевальных машин

Марка машины	Расход, л/с	Давление на входе в гидротурбину, МПа	Рабочая ширина захвата, м	Выдаваемая норма полива, м3/га	Рабочая длина захвата, м	Площадь орошения с одной позиции, га	Масса кг	Транспортная скорость, км/ч	Габаритные размеры, мм
ДШ-32	0,6… 0,1	0,4…0,6	30	200… 800	110	0,33	150	10	1295х945 х1110
ДШ-75М	5…6	0,6…0,7	50	200… 800	200	1,0	2120	10	5000x2100х2500
ДШ-90	8…10	0,5…0,6	55	200… 800	250	1,375	2500	10	6100x2100х2500
ДШ-110	10...20	0,7…0,8	60	200… 800	400	2,4	4000	10	6500х2650х3550

У шланговой дождевальной машины с тяговым шлангом (рисунок 9) полуприцеп 1 со шланговым барабаном 5 устанавливают с помощью трактора у гидранта, причем шланг 7, сматываясь с барабана, развертывается на всю длину. К концу шланга 7 присоединен дождевальный аппарат 9 секторного действия, установленный на штативе 10. Вода поступает от гидранта через питательный трубопровод, полую ось 4, полую спицу барабана, шланг 7, дождевальный аппарат 9 и орошает полосу. Часть воды вращает турбину, которая создает давление в гидросистеме шестеренным гидронасосом, питающим гидроаккумулятор и гидродвигатель возвратно-поступательного действия. Последний через рычажно-храповой механизм поворачивает барабан 5 за зубчатый венец 6, наматывая шланг 7 на барабан. При вращении барабана тяговое усилие полиэтиленового шланга 5 подтягивает штатив 10 с аппаратом 9 по направлению к дождевателю, орошая полосу земли.

Когда штатив 10 с аппаратом 9 достигает дождевателя, происходит автоматическое отключение. Таким образом, обеспечивается равномерный автоматический полив протяженного участка.

Последовательно орошая полосы с перекрытием и удлиняя их, можно орошать нужную площадь. Шланговые дождеватели применяют для дождевания небольших участков, а также при орошении с применением животноводческих стоков. При установке двух аппаратов расширяется орошаемая полоса и увеличивается производительность, которую регулируют скоростью движения и расходом воды. Время полива одной позиции в автоматическом режиме 7…27 часов. Присутствия обслуживающего персонала в процессе полива не требуется, что позволяет осуществлять ночной полив как наиболее эффективный.
