2.4 Определение расхода крупного заполнителя.

Определяют расход крупного заполнителя Щ (Г), кг/м³, по формуле:

(4)

где V_{пуст.щ(г)} – пустотность щебня (гравия) в рыхлонасыпанном состоянии, подставляется в формулу (4) в виде коэффициента, определяемого по формуле (5);– насыпная плотность щебня (гравия), г/см³; – истинная плотность щебня (гравия), г/см³; – коэффициент раздвижки зерен щебня (гравия), принимаемый по табл. 4 в зависимости от водоцементного отношения и расхода цемента.

Таблица 4.

Коэффициент раздвижки зерен α для пластичных бетонных смесей

Расход цемента, кг/м3	Водоцементное отношение В/Ц
	0,3	0,4	0,5	0,6	0,7	0,8
250	-	-	-	1,26	1,32	1,38
300	-	-	1,30	1,36	1,42	-
350	-	1,32	1,38	1,44	-	-
400	1,31	1,40	1,46	-	-	-
500	1,44	1,52	1,56	-	-	-
600	1,52	1,56	-	-	-	-

ПРИМЕЧАНИЯ.

1. При других значениях В/Ц коэффициент α находят интерполяцией.

2. Для жестких бетонных смесей, при расходе цемента менее 400 кг/м³, коэффициент α принимают 1,05…1,15 ( в среднем 1,1).

Пустотность щебня (гравия) обычно составляет 0,39…0,50 и может быть уточнена по формуле:

, (5)

где – плотность крупного заполнителя в куске, г/см³.

2.5 Определение расхода песка.

Определяют расход песка П, кг/м³, по формуле :

, (6)

где Ц, В, Щ(Г) – расход цемента, воды, щебня (гравия) в килограммах на 1 м³ бетонной смеси; ,,, - истинная плотность материалов, кг/м³.

2.6 Определение расчетной плотности бетонной смеси и коэффициента выхода бетона.

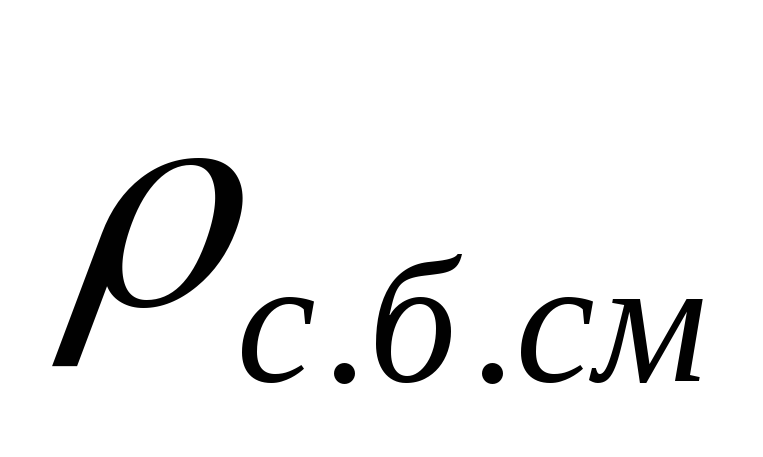

Определяют расчетную плотность бетонной смеси , кг/м³ по формуле:

(7)

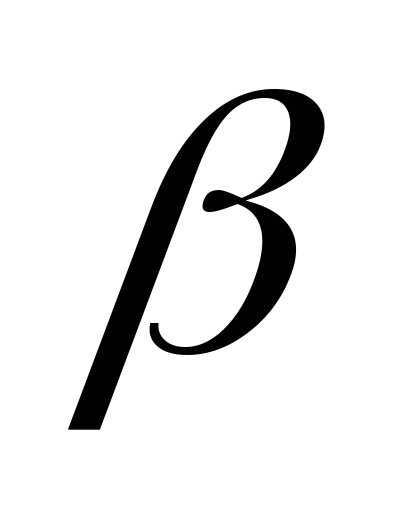

и безразмерный коэффициент выхода бетона ,равный объему бетонной смеси (1 м³) в уплотненном состоянии, деленному на сумму объемов сухих составляющих, затраченных на её приготовление по формуле:

,(8)

гдеЦ/ρ_н.ц.=V_ц, П/ ρ_н.ц.=V_п, Щ(Г)/ ρ_Щ(Г)=V_{щ (Г)} – соответствующие объемы сухих составляющих материалов, затраченных на приготовление 1 м³ бетонной смеси, м³ ; Ц, П, Щ(г) – расход сухих материалов на 1 м³ бетона, кг; – насыпная плотность сухих материалов, кг/м³.

Значение коэффициента выхода бетона обычно находится в пределах = 0,55…0,75.

3. Экспериментальная проверка и корректировка номинального состава бетона.

Для экспериментальной проверки номинального состава бетона приготавливают пробный замес бетонной смеси объемом 30…50 литров, на котором определяют удобоукладываемость бетонной смеси [5]. Удобоукладываемость характеризует способность бетонной смеси заполнять форму (опалубку) бетонируемого изделия и уплотняться в ней под действием силы тяжести или внешних механических воздействий. Это свойство оценивается подвижностью или жесткостью бетонной смеси. При недостаточной удобоукладываемости бетонной смеси увеличивают расход воды и цемента на 5…10%, не изменяя при этом водоцементного отношения. При повышенной удобоукладываемости увеличивают количество крупного заполнителя и песка на 5…10%, сохраняя при этом их отношение неизменным.

Объем пробного замеса ,м³, удовлетворяющего после корректровки состава бетонной смеси требованимя удобоукладываемости, определяют по формуле:

, (9)

где – масса израсходованных материалов на пробный замес, кг; – средняя плотность бетонной смеси, кг/м³.

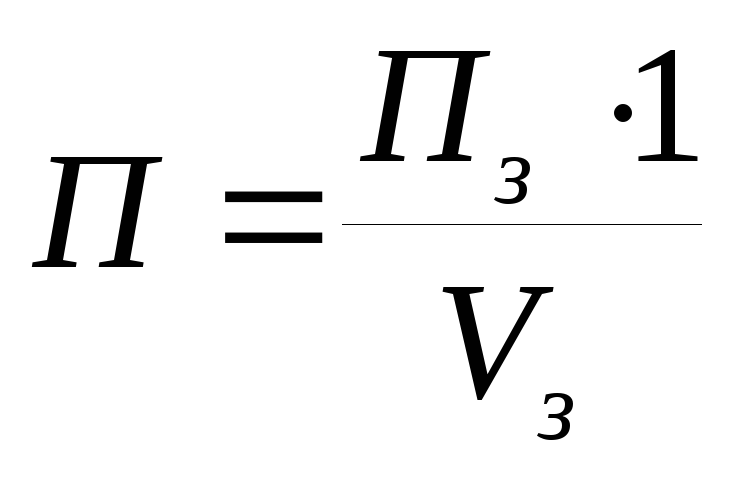

Имея объем бетонной смеси (м³) и расход материалов на пробный замес (кг), определяют номинальный расход материалов Ц, В, П, Щ(Г) в килограммах на 1 м³ бетонной смеси по следующим формулам:

; ;;.(10)

Откорректировав удобоукладываемость бетонной смеси, проверяют прочность бетона на сжатие по методике [5]. Для этого приготавливают ещё два пробных замеса: один с В/Ц большим на 10…30%, второй – с меньшим на 10…30%, чем у основного пробного замеса.

Величину В/Ц изменяют, увеличивая или уменьшая расход цемента, изменяется также соответственно расход песка; расход крупного заполнителя при этом остается неизменным. После испытания бетонных образцов на прочность строят график зависимости прочности бетона от В/Ц и определяют истинное значение В/Ц, соответствующее требуемому пределу прочности бетона [5], после чего уточняют расход материалов на 1 м³ бетона. Затем, при необходимости, проверяют водонепроницаемость и морозостойкость бетона. В случае несоответствия требуемым значениям состав бетона корректируют вновь изменением В/Ц и затем опять уточняют расход материалов на 1 м³ бетона; таким образом, окончательно получают откорректированный номинальный лабораторный состав бетона.
