Задачи к гос экзамену готовые

В центральной ремонтной мастерской установлен одноступенчатый одноцилиндровый компрессор (поршневой) который сжимает воздух от давления p₁=1,0×10⁵ Па до р₂=3,5×10⁵ Па. Определить степень повышения давления.

Решение: λ== =3,5

В центральной ремонтной мастерской установлен одноступенчатый одноцилиндровый компрессор (поршневой) который сжимает воздух с частотой вращения вала n=16 мин^-1. Определить действительную подачу компрессора, если диаметр цилиндра D=0,2 м, ход поршня S=0,15м.

Решение:.

В очистных сооружениях к аэротенкам подключен одноступенчатый одноцилиндровый одноступенчатый (поршневой) компрессор, который сжимает воздух. Теоретическая подача компрессора 0,08 м³/с, а коэффициент подачи компрессора равен 0,08. Определить действительную подачу компрессора.

Решение: V=V_T×η_V=0,08×0,86=0,06 м³/с.

На участке, покраски корпусных деталей малого предприятия «МОПАЗ» устанавливает одноцилиндровый одноступенчатый поршневой компрессор, который сжимает воздух. У компрессора относительный объем вредного пространства Ϭ=0,045, а показатель политропны расширения газа, остающегося во вредном объеме m=1,1. Степень повышения давления λ=3,5. Определить объемный КПД компрессора.

Решение: η_об=1-Ϭ×(λ^1|m-1)=1-0,045×(3,5^1/1,1-1)=0,906

В систему вентиляции птицефабрики установлен одноступенчатый центробежный компрессор сжимает воздух от давления p₁=1,6×10⁵ Па до р₂=8,26×10⁵ Па. Определить степень повышения давления.

Решение: : λ== =5,16

Для вентиляции овощехранилища установлен одноступенчатый центробежный компрессор с давлением всасывания р₁ = 1∙ 10⁵ Па и действительной подачей V = 0,335 м³/с. Абсолютная температура газа на всасывании равна T₁ = 293 К. Определить массовую подачу компрессора.

Решение: М = р₁ V/(R∙T), кг/с.

В систему вентиляции теплицы ангарного типа установлен центробежный вентилятор. Определить окружную скорость воздуха при входе на рабочую лопатку, если внутренний диаметр рабочего колеса d₁=0,6м, а его частота вращения 1500мин^-1.

Решение: U₁= (м/с)

В цехе по переработке мясной продукции установлена компрессорная станция. Определить мощность двигателя для привода центробежного вентилятора, если теоретическое давление, создаваемое вентилятором Р_Т=2100 Па, общий КПД вентилятора η₀=65%, а подача вентилятора Q=10 м³/с. Коэффициент запаса мощности двигателя принять =1,1.

Решение: N_дв=35538,5

На заводе « Гидравлика» в систему воздухоснабжения установлено компрессорная станция. Определить действительное давление, создаваемое центробежным вентилятором, если гидравлический КПД η_г=0,8, а теоретическое давление создаваемое вентилятором составляет Р_Т=1646 Па.

Решение: Р=Р_Т×η_г=1316,8

В сверлильно-расточный цех завода «Гидравлика» в систему вентиляции установлен центробежный вентилятор с диаметром наружного рабочего колеса d₂=1,8м, а частота вращения рабочего колеса n=1500 мин^-1. Определить окружную скорость воздуха на входе рабочей лопатки.

Решение: U₁= (м/с)

В сборочный цех Агрегатного завода (УАПО) в магистральную воздушную сеть установлен одноступенчатый одноцилиндровый поршневой компрессор. Теоретическая мощность привода компрессора при адиабатном сжатии равна N_ад=51 кВт, а эффективный адиабатный КПД компрессора равен η_е.ад=0,75. Определить эффективную мощность привода компрессора.

Решение: Ne== =68 кВт

В кузнечный цех центральной ремонтной мастерской установлен двухцилиндровый двухступенчатый поршневой компрессор с диаметром цилиндра d=0,3м, ход поршня S=0,2м, а частота вращения вала 14 мин^-1. Коэффициент подачи принять равным η_v=0,84. Определить действительную подачу компрессора.

Решение: 1.

2. V=2×V_T×ηv=0,33264

В тепличном хозяйстве малого предприятия «Артэкс» установлен центробежный вентилятор для вентиляции теплиц по радиальной схеме воздухоснабжения. Определить действительную подачу компрессора, если коэффициент подачи компрессора равен η_v =0,75, а теоретическая подача равна V_т=0,075 м³/c.

Решение: V=V_т×η_v= 0,075×0,75=0,056 м³/c.

В кузнечный цех завода УАПО ( агрегатной) установлены два компрессора по кольцевой схеме с диаметрами цилиндров d=0,25м, а ход поршня S=0,2м, частота вращения вала n=16 мин^-1. Определить действительную подачу одного компрессора, если коэффициент подачи его равен η_v=0,85.

Решение: V=V_T×ηv=0,198×0,85=0,1683 м³/с

На заводе «Гидравлика» установлена компрессорная станция по снабжению сжатым воздухом технологические процессы. Объемный КПД компрессора равен _об =0,90, а коэффициент, учитывающий уменьшение давления газа при всасывании _р =0,95. Определить коэффициент подачи компрессора.

Решение: _V = _об *_р = 0,90*0,95=0,85

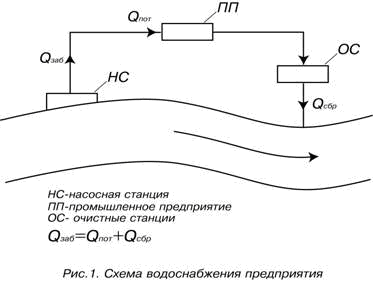

1 В малом предприятии «Артэкс» замкнутая схема водоснабжения, где количество потребляемой воды Q=500 м³ . Скорость течения принять равной V=0,85 м/с. Определить диаметр трубопровода d на участке от насосной станции до предприятия.

Решение :

2 В тепличном хозяйстве на хозяйственные нужды производится забор воды с р. Белой по вышеуказанной схеме. Определить количество потребляемой воды Q предприятием, если известно, что скорость течения жидкости (воды) по трубам равна V=0,89 м/с, а площадь сечения трубы F=0,25 м² .

Решение: Q=V*F= 0.89*0.25=0.2225

1 В птицефабрику у с. Авдон насосная станция осуществляет подачу воды для хозяйственно – питьевых нужд. Определить диаметр трубопровода на участке(НС – ПП) , если количество потребляемой воды птицефабрикой Q=10000 м³ . Скорость течения воды принять равной V=0,80 м/с.

Решение : =126.189

2 В тепличное хозяйство совхоза «Алексеевский» осуществляется водоснабжение с р. Белой по вышеуказанной схеме. Определить количество потребляемой воды предприятием, если известно, что площадь трубы от НС до ПП равна F=0,43м² , а скорость течения воды на V=0,81 м/с.

Решение: Q=V*F= 0.81*0.4=0.3483

1 На рисунке 2 приведена схема водоснабжения молочно-товарной фермы где требуется определить диаметр трубопровода от насосной станции до водонапорной башни, если скорость течения воды составляет V=0,9 м/с , а количество потребляемой воды составляет Q= 15000 м³

Решение : =145.71

2 С близлежащего озера в птицефабрику « Авдон» производится водозабор. Определить количество потребляемой воды предприятием , если известна площадь поперечного сечения трубы от водозаборной станции (ВС) до насосной станции (НС) равная F=0,46 м² , а скорость течения воды V=0,93 м/с.

Решение: Q=V*F= 0.93*0.46=0.4278

1 В тепличное хозяйство совхоза « Алексеевский» с реки белой производится водозабор по вышеуказанной схеме . Количество потребляемой воды в сутки составляет Q=16000 м³ . Скорость течения жидкости по трубе принять равной V=0,86 м/с . Определить диаметр трубы от пруда – отстойника 3 до резервуара чистой воды 4.

Решение: Q=V*F= 16000*0.86=13760

2 В химзоне ТЭК Башкортостан производится водозабор с р. Белой по вышеуказанной схеме. Определить количество потребляемой воды (Q) предприятиями, если известна площадь поперечного сечения трубы от насосной станции первого подъема 2 до пруда отстойника 3 равной F=0,38 м² , а скорость воды V=0,93 м/с.

Решение: Q=V*F= 0.93*0.38=0.3534

1 Целлюлозно-бумажный комбинат оснащен прямоточной системой водоснабжения. Определить диаметр трубы на участке: 3.1-4.1 ( от насосной станции первого подъема до очистных сооружений природной воды), если количество потребляемой воды в сутки составляет Q=26000 м³ . Скорость течения жидкости в трубе принять равной V=0,80 м/с.

Решение :

2 Фанерный комбинат ( в Нижегородке) производит водозабор с р. Белой по вышеуказанной схеме, для хозяйственных нужд предприятия. Определить количество потребляемой воды предприятием (Q) , если известно, что на участке 3.1-4.1 площадь поперечного сечения трубы первого равна F=0,43 м² , а скорость течения воды V=0,90 м/с.

Решение: Q=V*F= 0.90*0.43=0.387

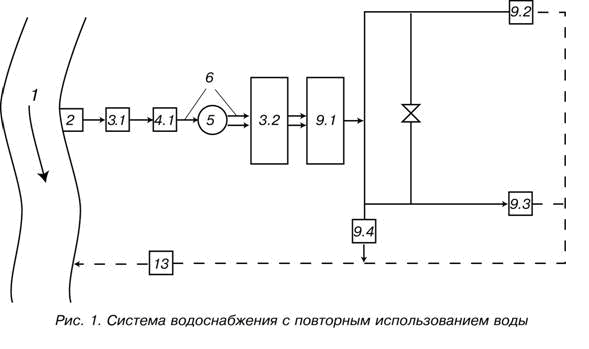

1 В горно-обогатительном комбинате внедрена система повторного использования воды для промывки руды. Определить диаметр трубопровода d от потребителя 9.1 до водопотребителя 9.2 , если суточная подача необходимого количества воды к потребителю 9.1 Q=16000 м³ . Скорость течения воды по трубе принять равной V=0,9м/с.

Решение :

2 Тепловозо-ремонтный завод (ТРЗ) производит водозабор с р. Белой по вышеуказанной схеме. Определить количество потребляемой воды на хозяйственную деятельность предприятия (Q) , если известно, что на площадь поперечного сечения трубы водозабора 2 равна F=0,41м² , а скорость течения воды на этом участке равна V=0,89 м/с.

Решение: Q=V*F= 0.89*0.41=0.3649

1 В малом предприятии по переработке молочной продукции применена оборотная схема водопотребления, где 80% воды проходя через системы охлаждения только нагревателя и может быть использована повторно. Определить диаметр водопроводной сети предприятия 8.ю если количество потребляемой воды Q=26000 м³ , а скорость течения жидкости V=0,88 м/с.

Решение :

2 В Уфимском мясоконсервном комбинате (УМКК) применена по вышеуказанная схема технического водоснабжения. Определить количество потребления воды комбинатом, если известна площадь поперечного сечения трубы водозабора 2 равной F=0,39м² , а скорость течения воды на этом участке равна V=0,82м/с.

Решение: Q=V*F= 0.82*0.39=0.3198

13 – потребители «чистого» цикла ( ТЭЦ, компрессорные и холодильные установки);

14 – химводоочистка;

15 – потребители «грязного» цикла ( охлаждение металлорежущих станков, промывка деталей);

16 – потребители «безвозвратного» цикла (установки для мокрого тушения кокса, установки для гидрообеспечения)

1 В промышленном предприятии по переработке горной руды внедрена бессточная система технического водоснабжения , с суточным потреблением количества воды Q=36000 м^{3 .} Определить диаметр трубы на участке между потребителями 15 и 16 , если скорость течения воды известна и равна V=0,89 м/с.

Решение :

13 – потребители «чистого» цикла ( ТЭЦ, компрессорные и холодильные установки);

14 – химводоочистка;

15 – потребители «грязного» цикла ( охлаждение металлорежущих станков, промывка деталей);

16 – потребители «безвозвратного» цикла (установки для мокрого тушения кокса, установки для гидрообеспечения)

2 В предприятии по переработке горных пород предусмотрена вышеуказанная схема водопотребления. Определить количество воды, необходимое для переработки сырья, если известно, что скорость течения воды по трубам на участке 2 ( водозабор) до насосной станции V=0,92 м/с, а площадь поперечного сечения трубы на этом участке F=0,84 м² .

Решение: Q=V*F= 0.92*0.84=0.7728

1 – подземное хранилище; 2 – заборный и отсекающие вентили; 3 – циклон для очистки газа от пыли; 4 – сборный коллектор; 5 – газоперекачивающая станция; 6 – главная газораспределительная станция; 7 – распред-устройство; 8 – газовое хранилище (газгольдер); 9 – потребители.

Газоснабжение промышленного предприятия осуществляется по вышеуказанной схеме. Определить количество потребляемого газа потребителем, если известно, что скорость течения газа равна V=1,8 м/с, а площадь поперечного сечения трубы F=0,3 м² .

Решение: Q=V*F= 1,8*0,3=0,54 м³/с
