Шпильки общего применения предназначены для соединения деталей как с резьбовыми, так и с гладкими отверстиями. Они выполняются двух классов точности и в двух исполнениях. У шпилек исполнения 1 диаметр резьбы равен диаметру стержня (d=d1). Шпильки исполнения 2 имеют диаметр стержня d1, приблизительно равный среднему диаметру резьбы.

Условное обозначение элементов шпильки (рис. 10.23): d – номинальный диаметр резьбы;

d1 – диаметр стержня;

l – длина шпильки (длина стяжного конца шпильки);

l1 – длина ввинчиваемого (посадочного) резьбового конца; l0 – длина гаечного конца.

Длина l1 ввинчиваемого резьбового конца шпильки зависит от материала той детали, в которую ввинчивают шпильку. Для резьбовых отверстий в стальных, латунных и бронзовых деталях l1=d; в деталях из ковкого чугуна l1=1,25d или l1=1,6d; для резьбовых отверстий в деталях из легких сплавов l1=2d или l1= 2,5d.

Допускается изготовлять шпильку с разным шагом на гаечном и ввинчиваемом концах.

Рис. 10.23

Пример условного обозначения:

• Шпилька М20×150 ГОСТ 22032–76 –

шпилька с ввинчиваемым концом длиной l1 =d (ГОСТ 22032–76), исполнения 1 (не указывается) с диаметром резьбы d = 20 мм, с крупным шагом P = 2,5 мм (не указывается), длиной l = 150 мм.

• Шпилька М20× 12,,55 ×160 ГОСТ 22040–76 –

шпилька с ввинчиваемым концом длиной l1= 2,5d (ГОСТ 22040–76), исполнения 1 с диаметром резьбы d = 20 мм, с мелким шагом P = 1,5 мм на ввинчиваемом конце, с крупным шагом P = 2,5 мм на гаечном конце, длиной l = 160 мм.

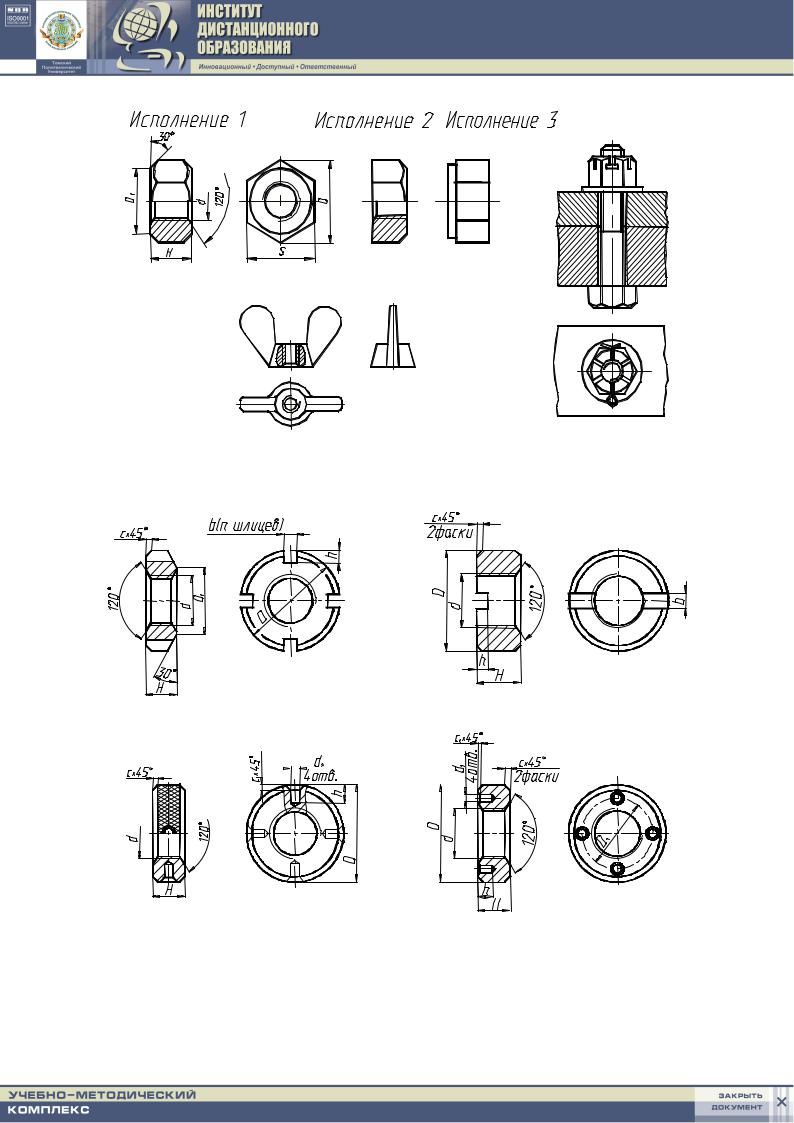

Гайки. Гайка – это резьбовое изделие, имеющее отверстие с резьбой для навинчивания на болт или шпильку. Гайки классифицируют:

Рис. 10.25

Шайбы. Шайба – деталь, которую устанавливают под гайку или головку

Винокурова Г. Ф., Степанов Б. Л. Инженерная графика. Ч.1: учеб. пособие. – 3-е изд., испр. и доп. – Томск:

Изд-во ТПУ, 2007. – 204 с.

болта.

Их можно разделить на две группы:

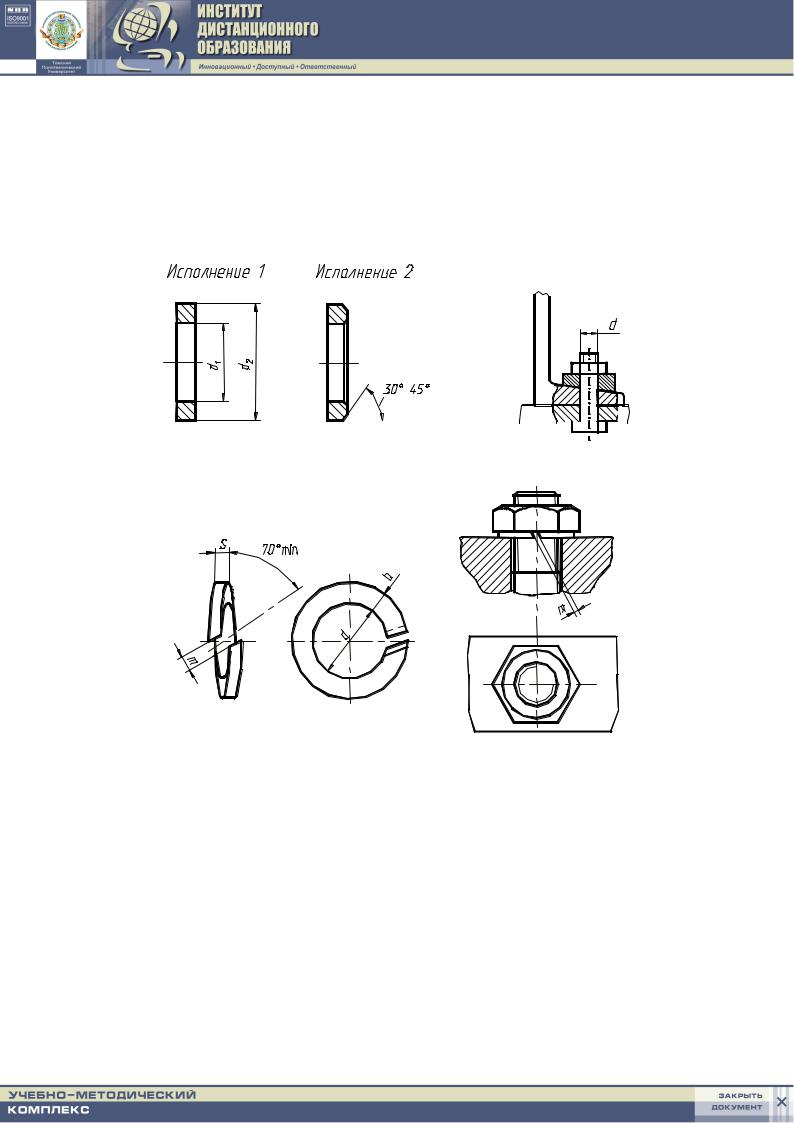

•для предохранения материала детали от задиров и смятия при затяжении гайки. Это круглые (рис. 10.26, а), косые (рис. 10.26, б) шайбы;

•для исключения возможности самоотвинчивания крепежной деталиприработе. Например, пружинные(рис. 10.27) илистопорныешайбы.

Рис. 10.26

Рис. 10.27

На рис. 10.28 – стопорная многолапчатая шайба для круглой шлицевой гайки.

Шайбы круглые имеют несколько видов: шайбы обычные нормального ряда по ГОСТ 11371–78, шайбы увеличенные, шайбы уменьшенные. Шайбы нормального ряда имеют два исполнения: исполнение 1 без фаски, исполнение 2 с фасками (рис. 10.26, а). Они имеют размеры, согласованные с крепежными деталями с резьбой от 1 до 48 мм.

Винокурова Г. Ф., Степанов Б. Л. Инженерная графика. Ч.1: учеб. пособие. – 3-е изд., испр. и доп. – Томск:

Изд-во ТПУ, 2007. – 204 с.

Рис. 10.28

Пример условного обозначения шайбы исполнения 1 для крепежной детали диаметром 12 мм:

Шайба 12 ГОСТ 11371–78.

Для аналогичной шайбы, но исполнения 2 обозначение будет следующим:

Шайба 2.12 ГОСТ 11371–78.

Шайбы пружинные (ГОСТ 6402–70) предохраняют гайку от самоотвинчивания в соединениях, работающих в условиях вибрации и толчков

(см. рис. 10.27).

Пружинные шайбы разделяются на типы: легкие (Л), нормальные (Н), тяжелые (Т) и особенно тяжелые (ОТ). Условное обозначение пружинных шайб после диаметра резьбы крепежной детали содержит обозначение типа шайбы (обозначение Н не указывают).

Пример записи:

Шайба 12Л ГОСТ 6402–70 обозначает, что шайба пружинная, легкая, исполнения 1 для крепежной детали диаметром 12 мм.

Резьбовые соединения труб. Трубопровод состоит из труб и специальных соединительных частей, которые называются фитингами. Основным параметром для труб и соединительных частей является условный проход DУ, который равен размеру внутреннего номинального диаметра трубы. Условные проходы стандартизованы. Трубы могут быть укомплектованы муфтами.

В условных обозначениях этих труб после слова «Труба» указывают наличие муфты, покрытия, условный диаметр, мерную длину в мм и обозначение стандарта.

В условном обозначении усиленных труб после слова «Труба» указывают букву У, легких – букву Л. В условном обозначении труб повышенной точности изготовления после условного прохода ставят букву

Винокурова Г. Ф., Степанов Б. Л. Инженерная графика. Ч.1: учеб. пособие. – 3-е изд., испр. и доп. – Томск:

Изд-во ТПУ, 2007. – 204 с.

П.

Примеры условных обозначений:

1.Труба обыкновенная, неоцинкованная, обычной точности изготовления с условным проходом 40 мм, немерной длины, без резьбы и без муфты:

Труба 40 ГОСТ 3262–75.

2.То же с муфтой:

Труба М – 40 ГОСТ 3262–75.

3.То же мерной длины 8 м с резьбой:

Труба Р–40–8000 ГОСТ 3262–75.

Соединительные части – фитинги – позволяют соединить сразу несколько труб, устраивать ответвления под разными углами, переходы с одного диаметра на другой и так далее.

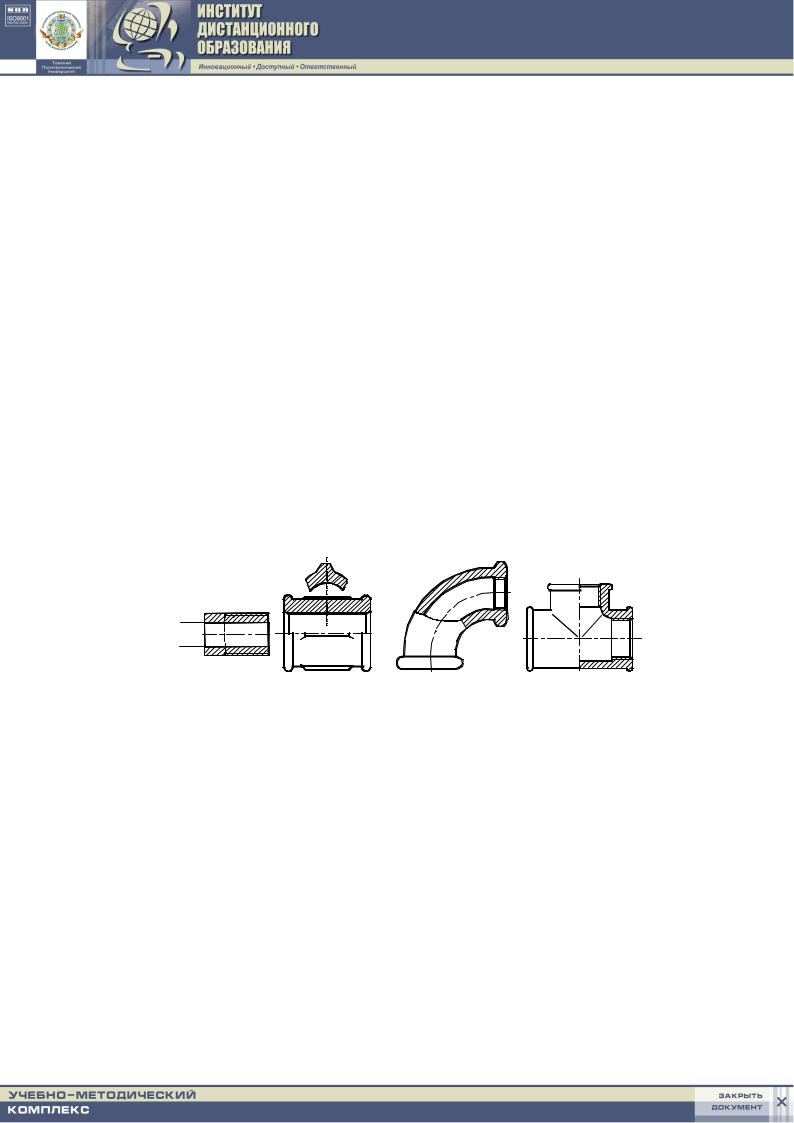

Для придания фитингам необходимой жесткости их снабжают по краям буртиками. Для обеспечения лучшего захвата газовым ключом муфты снабжены несколькими ребрами, расположенными на боковой поверхности по направлению образующих. На рис. 10.29, а показан чертеж трубы, на рис. 10.29, б – прямой короткой муфты по ГОСТ 8954–75, на рис. 10.29, в – прямого угольника по ГОСТ 8946–75, на рис. 10.29, г – прямого тройника по ГОСТ 8948–75.

Dy

В условном обозначении соединительных частей указывают наименование деталей, условный проход в миллиметрах, номер стандарта. Например:

Муфта короткая 40 ГОСТ 8954–75 – муфта короткая без покрытия для труб с DУ = 40 мм.

Угольник 40 ГОСТ 8946–75 – угольник прямой без покрытия для труб с

DУ = 40 мм.

Если используется муфта для соединения труб с разными диаметрами, то в обозначении муфты указывают оба диаметра:

Муфта 32×25 ГОСТ 8957–75 – муфта переходная без покрытия для труб с DУ=32 мм и DУ=25 мм.

Изображение разъемных резьбовых соединений

Винокурова Г. Ф., Степанов Б. Л. Инженерная графика. Ч.1: учеб. пособие. – 3-е изд., испр. и доп. – Томск:

Изд-во ТПУ, 2007. – 204 с.

Крепежные детали в соединениях изображают одним из трех способов:

конструктивным, упрощенным или условным.

При конструктивном способе крепежные детали изображают со всеми подробностями по действительным размерам, взятым из соответствующих стандартов.

Упрощенные изображения соединений с крепежными резьбовыми деталями имеют следующие особенности:

а) размеры для вычерчивания деталей определяют по условным соотношениям, в зависимости от наружного диаметра резьбы d;

б) фаски на концах стержней болтов, винтов, шпилек и галтели, а также фаски на гайке, головке болта и шайбе не показывают; в) резьбу условно показывают на всей длине стержня болта, шпильки и

винта (границу резьбы изображают только на ввинчиваемом конце шпильки);

г) внутренний диаметр резьбы принимают равным 0,85 d;

д) у стержня болта или шпильки на виде с торца резьбу не показывают; е) зазор между стержнем болта, шпильки, винта и стенкой отверстия соединяемой детали (деталей) не изображают; ж) границу резьбы полного профиля в глухом отверстии на разрезе не

показывают, и резьбу условно доводят до дна отверстия, которое изображают плоским на уровне торца стержня; з) на видах, полученных проецированием на плоскость, параллельную

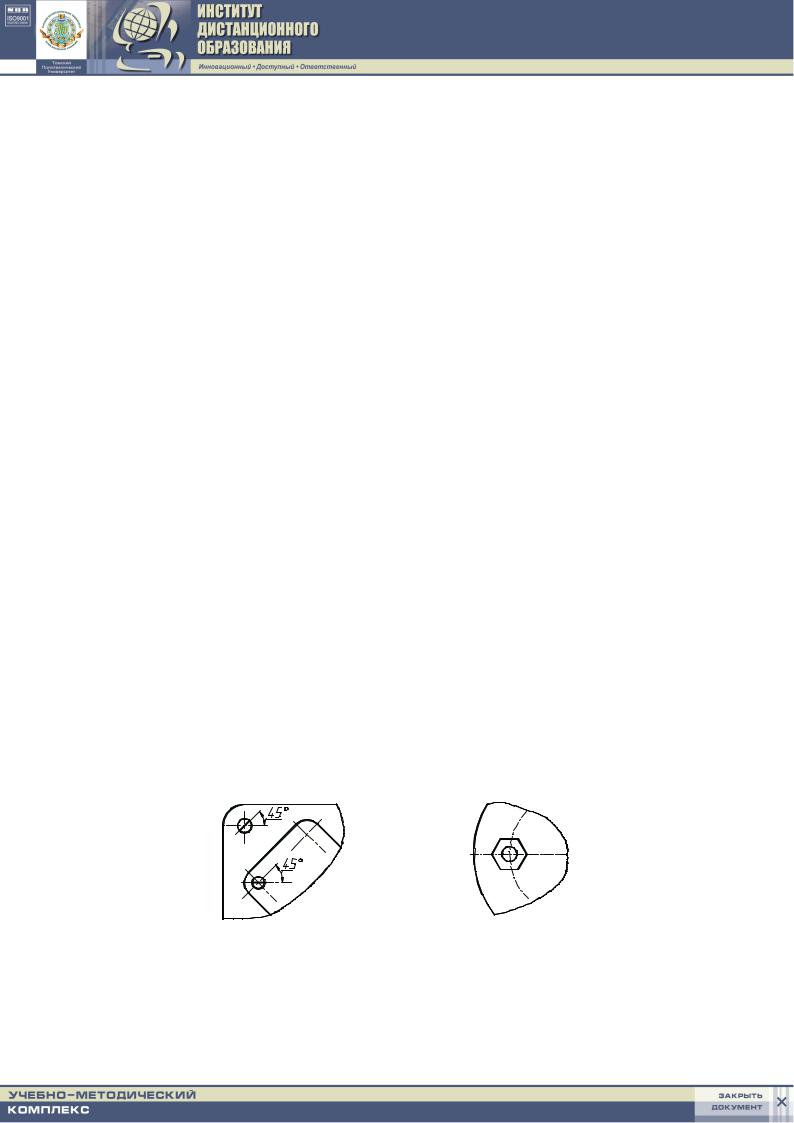

оси винта, шлиц под отвертку всегда изображают по оси винта линией толщиной 2s. На видах, полученных проецированием на плоскость, перпендикулярную оси винта, шлиц изображают под углом 45° к рамке чертежа также линией толщиной 2s. Если при этом шлиц совпадает с центровой линией или близок по направлению к ней, то его располагают под углом 45° к центровой линии (рис. 10.30); к) при вычерчивании шестигранных гаек и головок болтов, располо-

женных на фланцах, заглушках и подобных деталях, их наибольший размер совмещают с радиальной центровой линией. Это удобно для построения шестиугольника с помощью циркуля (рис. 10.31).

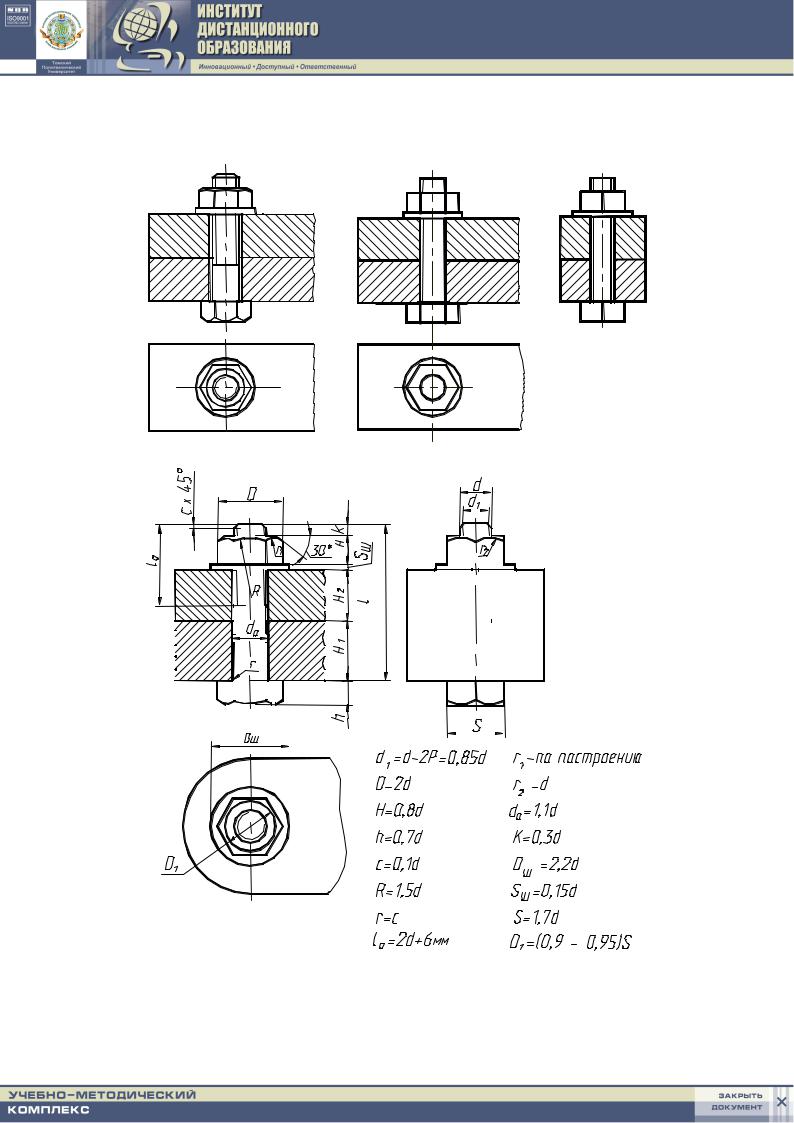

Соединение болтом

Винокурова Г. Ф., Степанов Б. Л. Инженерная графика. Ч.1: учеб. пособие. – 3-е изд., испр. и доп. – Томск:

Изд-во ТПУ, 2007. – 204 с.

стали, l1=1,25d – для чугуна, l1=2d – для алюминия; l2=6Р, где Р – шаг резьбы, l4=4P. При конструктивном изображении соединения шпилькой линию границы резьбы ввинчиваемого конца условно совмещают с линией разъема деталей. В нижней части глухого отверстия, не занятого шпилькой, сплошные основные линии изображения резьбы шпильки переходят в тонкие линии изображения резьбы отверстия. Очерковые образующие конуса отверстия должны отходить от основных линий цилиндрического отверстия. Штриховку в разрезе доводят до основных линий резьбы на шпильке и в гнезде.

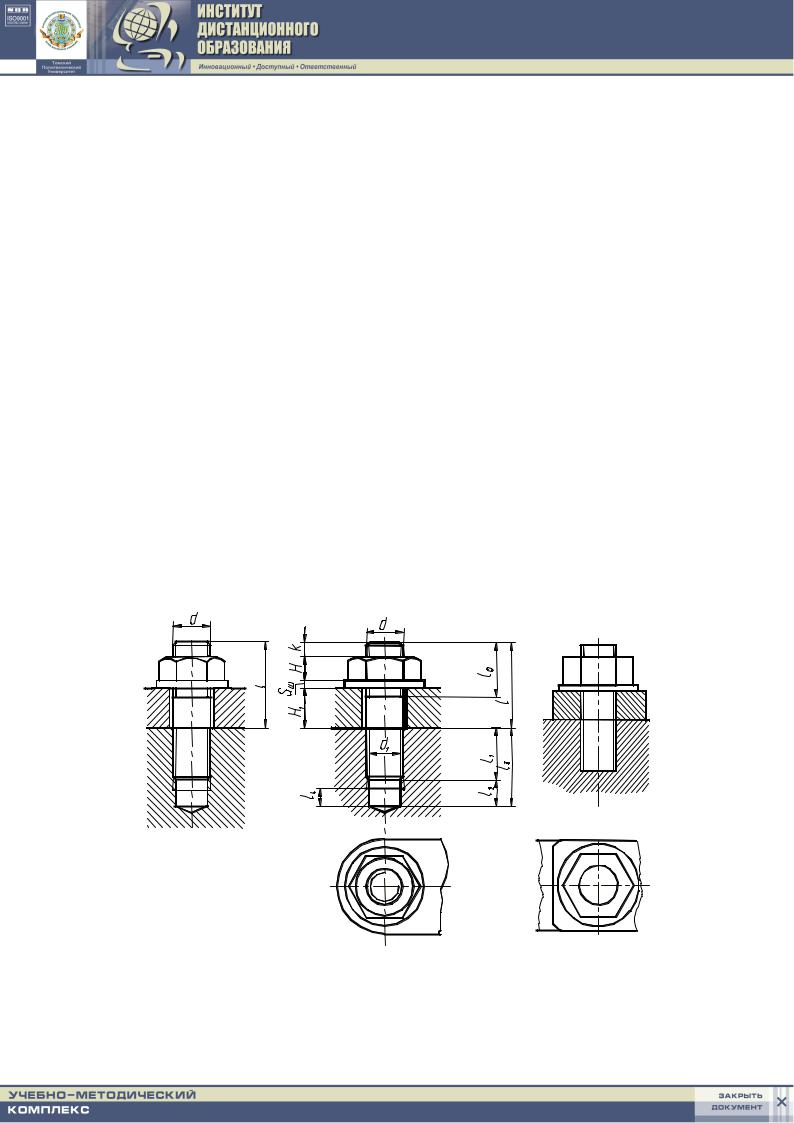

На рис. 10.33, в показано упрощенное изображение соединения шпилькой, которое вычерчено также по условным соотношениям.

Длину l шпильки подсчитывают аналогично длине болта, затем сравнивают с рядом длин, предусмотренных стандартами, и выбирают ближайшее стандартное значение.

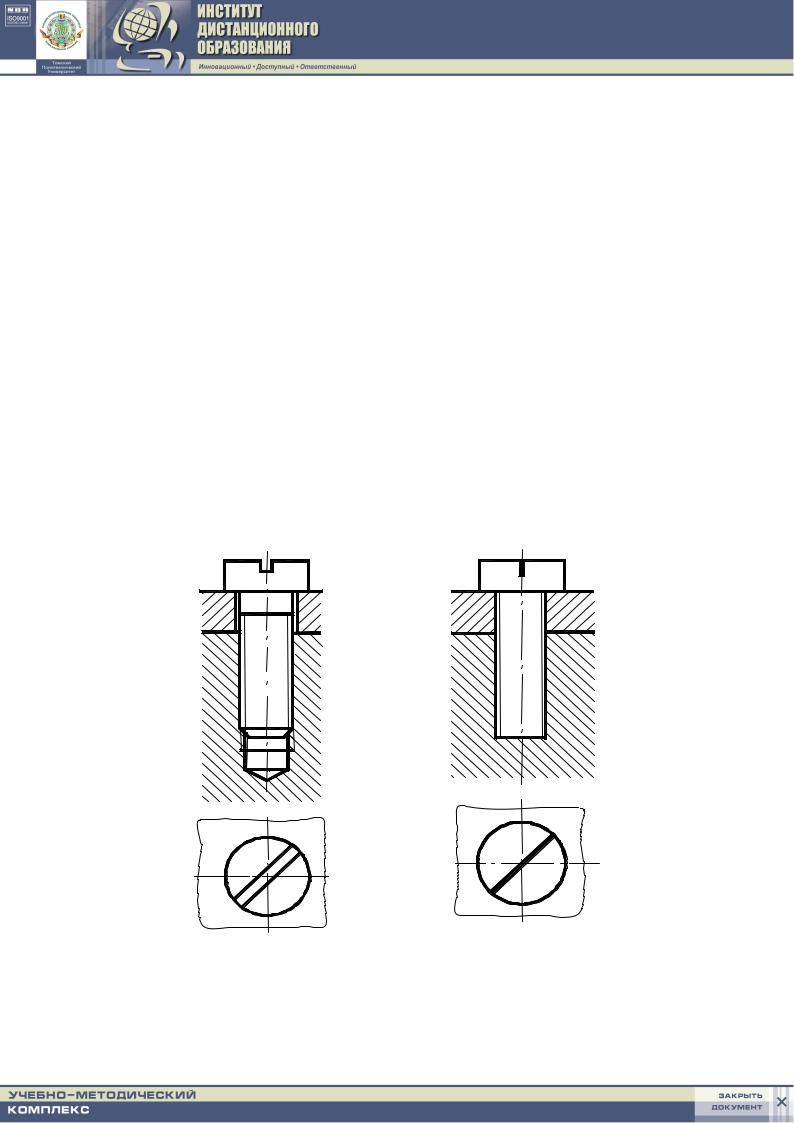

Соединение винтом

Это соединение применяют для скрепления двух и более деталей. Винты ввинчивают в базовую деталь. Отверстие под винт может быть глухим или сквозным. Определяющими размерами соединения служит толщина скрепляемых деталей и диаметр стержня винта.

Рис. 10.34

Глубина завинчивания винтов и шпилек в аналогичный материал при-
