Результаты экспериментов
1. Результаты исследования без шунтирующего реактора.
Таблица 1 -
№1 |
0 |
1/4 |
1/2 |
3/4 |
1 |
P1, Вт |
16 |
14 |
13,5 |
12,2 |
12 |
Q1,Вт |
-2,2 |
-7 |
-2,2 |
-2,2 |
-1 |
U1,В |
98,2 |
30,7 |
32,3 |
69,8 |
112,6 |
I1,А |
0,166 |
0,142 |
0,115 |
0,127 |
0,144 |
Полученные графики:
Активная мощность:
Реактивная мощность:
Напряжение:

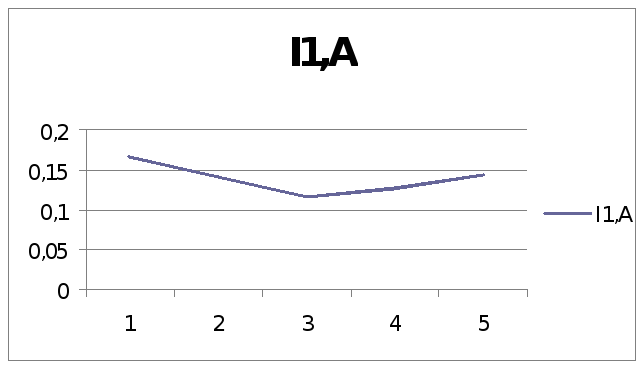

Ток:
2. Результаты исследования при Q1=25%, Q2=Q3=0.
Таблица 2 -
№2 |
0 |
1/4 |
1/2 |
3/4 |
1 |
P2, Вт |
16 |
14 |
12 |
11,5 |
11,5 |
Q2, Вар |
2 |
-9 |
-7 |
4,2 |
3,8 |
U2, В |
100 |
29,6 |
36,5 |
70,2 |
107,6 |
I2, А |
0,155 |
0,137 |
0,1 |
0,106 |
0,135 |
Полученные графики:
Активная мощность:
Реактивная мощность:
Напряжение:

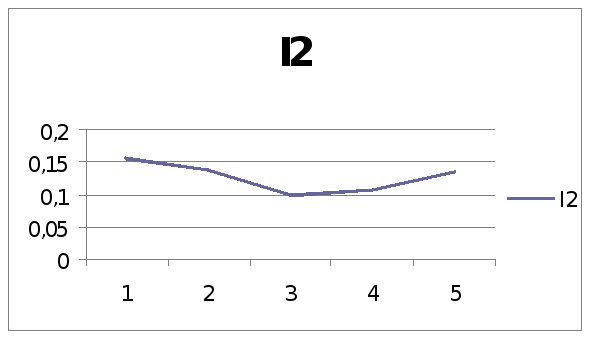

Ток:
3. Результаты исследования при Q1=Q2=25%, Q3=0.
Таблица 3 -
№3 |
0 |
1/4 |
1/2 |
3/4 |
1 |
P3, Вт |
14 |
12 |
11 |
10,7 |
10 |
Q3, Вар |
0,8 |
-8 |
-5,7 |
1,6 |
2 |
U3, В |
104,7 |
28,1 |
38,5 |
70,3 |
104,1 |
I3, А |
0,162 |
0,145 |
0,1 |
0,103 |
0,141 |
Полученные графики:
Активная мощность:
Реактивная мощность:
Напряжение:
4. Результаты исследования при Q1=Q2=Q3=25%.
Таблица 4 -
№4 |
0 |
1/4 |
1/2 |
3/4 |
1 |
P4, Вт |
14,5 |
13 |
12 |
11 |
10 |
Q4, Вар |
1,9 |
-9,5 |
-6,2 |
4,2 |
1,8 |
U4, В |
108,9 |
27,7 |
42,5 |
70,8 |
99 |
I4, А |
0,171 |
0,154 |
0,1 |
0,103 |
0,149 |
Полученные графики:

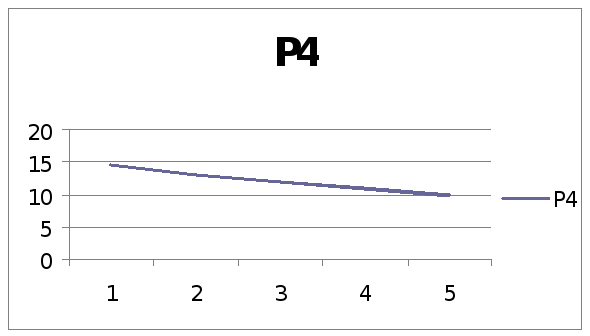

Активная мощность:
Реактивная мощность:

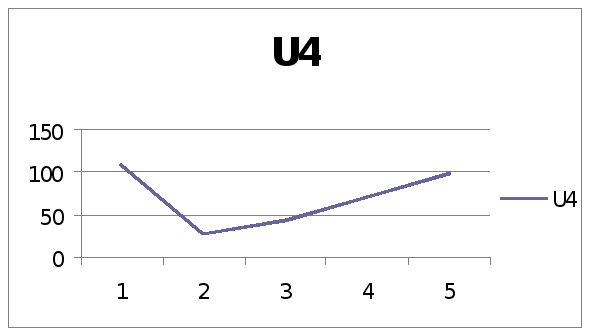

Напряжение:
Ток:
Графики зависимостей.
Сравниваем графики, полученные в результате экспериментов:
1. Активная мощность.
2. Реактивная мощность.
3. Напряжение.
4. Ток.
Заключение
Графические зависимости режимных параметров вдоль линии подтвердили теоретические сведения об изменении параметров в режиме передачи натуральной мощности.
При передаче полуволновой линии мощности наблюдается дефицит генерируемой линией реактивной мощности. Данный факт приводит к уменьшению напряжения к концу линии электропередачи.
При передаче по полуволновой линии мощности наблюдается избыток генерируемой линией реактивной мощности. Это приводит к увеличению напряжения, которое превышает допустимое значение равное. Поэтому необходимо рассмотреть режим передачи активной мощности больше натуральной с установленным на конце и в середине линии шунтирующим реактором.
Установка шунтирующего реактора в конце и середине полуволновой линии электропередачи способствовала снижению напряжения, компенсировав избыток генерируемой линией реактивной мощности, хотя уровень напряжения по-прежнему превышает допустимое значение.
Вывод:
Исследовали режим работы фазы длинной линии электропередачи с половиной длины волны λ/2, соединяющей электрическую систему с нагрузкой, при включенном реакторе(компенсирующем устройстве). Исследовали влияние компенсирующего элемента на линию электропередач.
