Баланс мощности

Составление балансов активной и реактивной мощностей.

Под составлением баланса мощности понимается составление суммарной установленной мощности Ру источников питания с суммарной потребляемой мощностью в системе. В состав потребляемой мощности входят:

  • наибольшая суммарная мощность нагрузки потребителей Рп ;

  • суммарные потери мощности в сети ;

В общем виде:

Баланс реактивной мощности составляется для выбора необходимой мощности компенсирующего устройства, при которой на шинах РЭС будет обеспечен коэффициент мощности не ниже заданного. Располагаемую реактивную мощность РЭС определяем по величине максимальной активной мощности потребляемой от РЭС и величине заданного коэффициента мощности.

Уравнение баланса реактивной мощности:

,

где Qвыр – реактивная мощность, передаваемая с шин РЭС;

Qпотреб – потребленная реактивная мощность;

Qт – потери реактивной мощности в трансформаторах;

Qл – потери реактивной мощности в линии;

Qс – зарядная мощность;

Qку –реактивная мощность компенсирующего устройства.

  • Радиальная сеть.

.

.

  • Смешанная сеть.

.

.

Выбор компенсирующих устройств

  • Радиальная сеть.

.

Выбираем конденсаторную батарею КС2-1.05-60 ().

Количество конденсаторных батарей:

.

Принимаем 13 конденсаторных батарей с общей мощностью .

  • Смешанная сеть.

.

Выбираем конденсаторную батарею КС2-1.05-60 ().

Количество конденсаторных батарей:

.

Принимаем 10 конденсаторных батарей с общей мощностью .

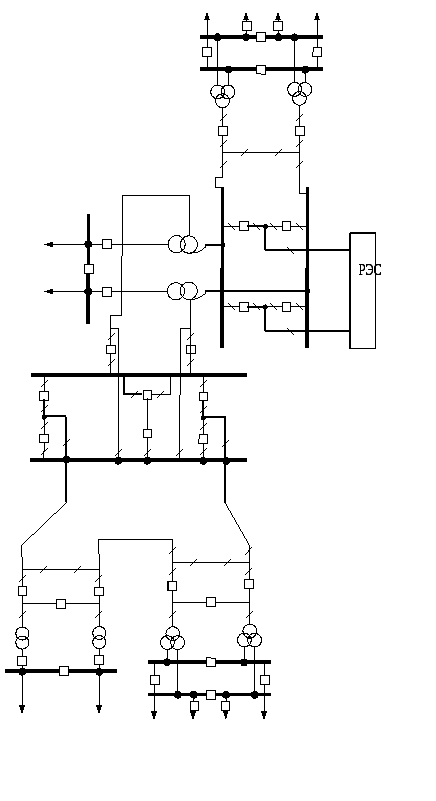

2.Составление полных схем электрических соединений.

2.1 Радиальная сеть

2.2 Смешанная сеть

3.Технико-экономический сравнение вариантов сети

При экономическом сравнении вариантов вводятся следующие допущения:

  • Варианты признаются равноценными по надежности, если при отключении одной цепи двухцепной ЛЭП или одной линии в замкнутой сети, питание потребителей сохраняется по другой линии или цепи;

  • Капиталовложения в сеть принимаются единовременными (срок строительства 1 год), а эксплутационные расходы - постоянными по времени.

В этом случае критерием экономической целесообразности является минимум приведённых затрат, определяемых по формуле:

,

где Ен ≈ 0,12- нормативный коэффициент сравнительной эффективности капиталовложений;

К – капиталовложения в сеть;

И – ежегодные издержки эксплуатации.

3.1. Капитальные затраты на лэп.

Капитальные затраты на ЛЭП определяем по формуле:

,

где - базисный показатель стоимости ВЛЭП (определяем по [1]);

При определении необходимо учесть следующие характеристики:

  • Материал опор: железобетон;

  • Количество цепей в линии: одноцепная или двухцепная;

  • Район по гололеду: I-II;

  • Марка провода: АС-120/19 АС-150/19 АС-240/32.

- длина ВЛЭП;

- зональный повышающий коэффициент (определяем по [1]);

- коэффициент усложнения;

Все данные занесем в таблицу :

Таблица 7. Капиталовложения на сооружение ЛЭП.

Схема

Участок

Вид опор, район по гололеду

Марка провода

Итого

Радиальная

0-2

2

220

железобетонные,

I-II район по гололеду

АС-240/32

25

2550

15993,6

2-3

2

110

АС-120/19

60

6120

2-1

2

220

АС-240/32

55

5610

2-4

1

110

АС-120/19

80

1713,6

Смешанная

0-2

2

220

железобетонные,

I-II район по гололеду

АС-240/32

25

2550

15585,6

2-3

1

110

АС-120/19

60

2448

3-4

1

110

АС-120/19

42

1713,6

2-1

2

220

АС-240/32

55

5610

2-4

1

110

АС-150/19

80

3264
