5.2. Cамостоятельная работа №2 Изучение технологии выплавка чугуна из железных руд
Основные вопросы темы. Химический состав чугунов.
Исходные материалы для производства чугуна (руда, флюс, кокс, агломерат, окатыши).
Устройство и принцип работы доменной печи.
Физико-химические процессы (горение топлива, восстановление железа, шлакование, науглероживание).
Продукты доменной плавки (чугун литейный и передельный, ферросплавы, побочные продукты.)
Технико-экономические показатели работы доменной печи. Пути повышения эффективности работы домны.

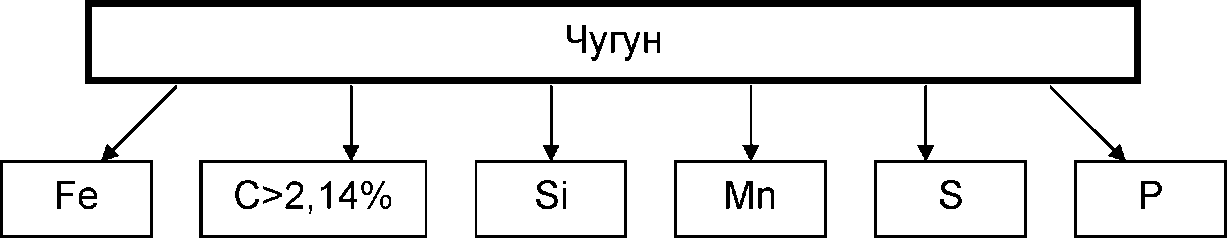

Чугун - сплав железа с углеродом, в котором содержание углерода более 2,14%. Сопутствующими элементами являются кремний, марганец, сера и фосфор (рис.5.6).
Рис.5.6.
Химический состав чугуна
Процесс получения чугуна из железной руды называют доменным производством. Алгоритм подбора исходных материалов представлен на рис.5.7.
Рис.5.7. Состав шихты, загружаемой в доменную печь
Конструкция доменной печи представлена на рис. 5.8.
Рис.5.8.
Конструкция доменной печи: 1 - газоотводящий
патрубок; 2 - засыпной аппарат; 3 -
огнеупорная кладка; 4 - стальной кожух;
5 - охлаждающие трубки; 6 - опоры; 7 -
лётка для слива чугуна; 8 - опорное
кольцо; 9 - лётка для слива шлака; 10 -
кольцевой коллектор для фурм
Характеристика доменной печи:
печь штатного типа;
работающая по принципу противотока: сверху поступает шихта, снизу поступает нагретый воздух;
футеровка (огнеупорная кладка)- нейтральная (шамот);
полезный объем печи У=2000-5000 м3 (в России до 3200 м3).
Процессы, происходящие в доменной печи, могут быть описаны химическими реакциями, представленными на рис.5.9.
Рис.5.9.
Химические реакции доменной плавки
(принципиальная схема)
Доменное производство включает в себя два основных участка. Это шихтовой двор, где хранятся и компонуются материалы для составления шихты, и собственно доменный цех, принципиальная схема работы которого представлена на рис. 5.10.
Рис.5.10.
Схема работы доменного цеха: 1 - дозатор;
2 - расходуемый бункер; 3 - вагонетка; 4
- наклонный подъемник; 5 - засыпной
аппарат; 6 - доменная печь; 7 - емкость
для приема чугуна; 8 - емкость для слива
шлака; 9 - воздухонагреватели; 10 -
дымовая труба; 11 - блок очистителей
Продукция доменного производства включает в себя: чугун, ферросплавы и побочные продукты (рис.5.11).
Рис.5.11.
Основные виды продукции доменного
производства

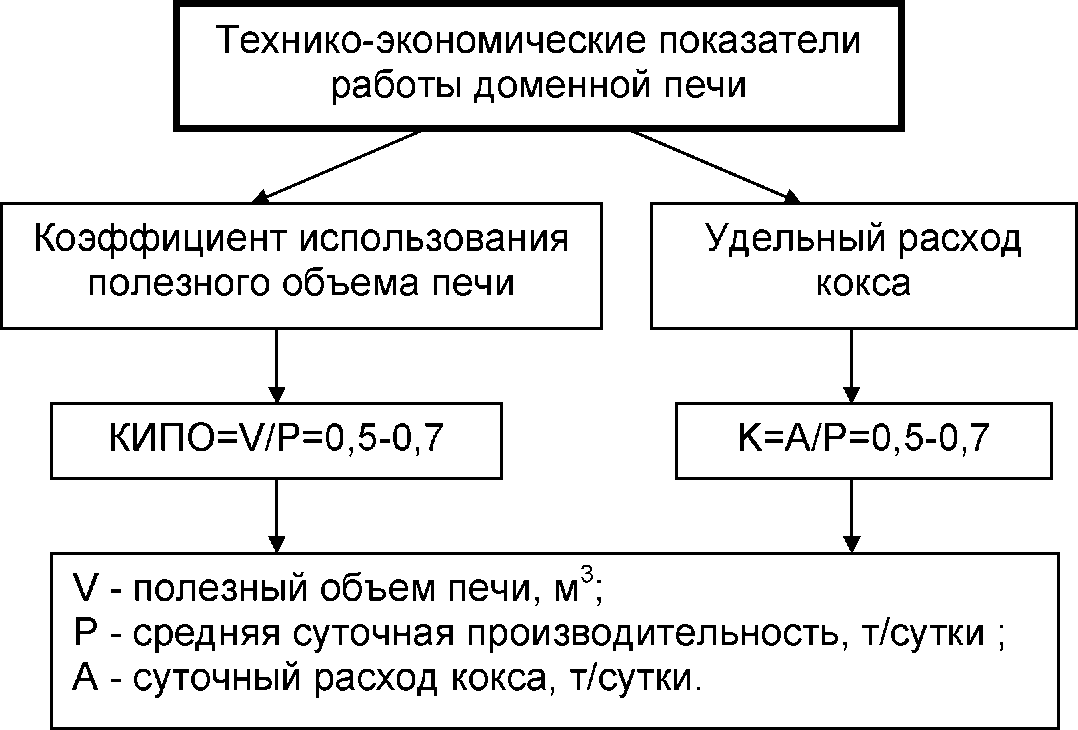

Важнейшими показателями оценки эффективности работы доменной печи являются: коэффициент использования полезного объема печи и принцип удельный расход кокса (рис.5.12)
Рис.5.12. Основные параметры, характеризующие эффективность работы доменной печи
Пути повышения эффективности работы доменной печи:
увеличение полезного объема печи;
использование агломерата и окатышей;
повышение давления газа на колошнике;
обогащение воздушного дутья кислородом;
использование природного газа в качестве дополнительного топлива.
