4 Разливка стали

4.1 Способы разливки стали

- В настоящее время разливку стали ведут преимущественно в изложницы или на установках непрерывной разливки (МНЛЗ). Способ разливки стали в изложницы делят на: разливку стали сверху или сифонную разливку стали. При разливке сверху металл поступает в изложницу 1 непосредственно из сталеразливочного ковша 2 (рисунок 1, а) или через промежуточное устройство 3. В случае сифонной разливки (рис. 2) жидкая сталь из сталеразливочного ковша 1 попадает в центровую 2 и затем по сифонной проводке 3 снизу поступает в изложницы 4, установленные на поддоне 5.

4.1.1 Разливка стали в изложницы

Исторически сложилось так, что разливка сверху явилась первым способом отливки стальных слитков. В дальнейшем с повышением требований к качеству поверхности слитков, улучшением технологии изготовления огнеупорных изделий и увеличением емкости сталеплавильных агрегатов сифонный способ разливки стали получил широкое распространение на заводах, где не были установлены мощные обжимные станы и поэтому отливали мелкие слитки.

Как показали результаты неоднократно проведенных сравнительных исследований, качественные показатели металла (механические свойства, макроструктура, содержание неметаллических включений и т. д.), а также величина брака из-за дефектов металла в прокатных цехах и на машиностроительных заводах практически не зависят от способа разливки.

Рисунок 1.12. Сифонная разливка стали

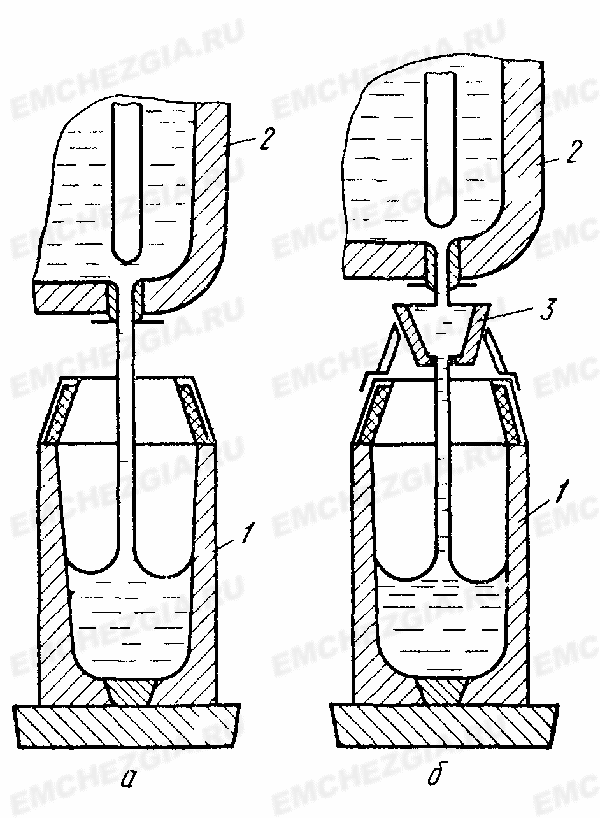

Рисунок 1.13. Разливка стали сверху

В то же время сифонная разливка стали имеет следующие преимущества перед разливкой сверху. Преимущества сифонной разливки стали:

• Возможность одновременной (на одном поддоне) отливки четырех — шести слитков массой 3—7 т и до шестидесяти более мелких слитков, что позволяет плавки большой массы разливать с меньшей общей продолжительностью.

• Удобство наблюдения за поверхностью поднимающегося в изложнице уровня металла и возможность регулирования скорости разливки стали в относительно большом интервале в зависимости от температуры и состава металла.

• Лучшая поверхность слитков и уменьшение в 2,5—4 раза затрат труда на зачистку слитков и прокатанных заготовок.

Недостатки сифонной разливки стали:

• Уменьшение из-за потерь с литниками выхода годного металла 4 на 0,9—1,3% в зависимости от массы слитка.

• Увеличенный расход огнеупорных изделий на центровые и сифонные проводки, обслуживание и содержание дополнительного оборудования и повышенные затраты труда на подготовку поддонов сборку центровых.

Хотя поверхность слитков при сифонном способе разливки стали заметно чище и поэтому требует значительно меньшего времени на зачистку металла, все же при применении этого способа разливки суммарные часовые затраты труда на 1 тонну стали, расходуемые на подготовку изложниц и зачистку металла, оказываются в 1,5—5 раза выше, чем при разливке сверху.

В целом, оценивая различные способы разливки стали следует признать, что разливка стали сверху в условиях современных сталеплавильных цехов большой производительности, где стали разливают в крупные слитки, имеет несомненные преимущества, и этот способ чаще всего предусматривается в проектах вновь строящихся заводов.

На заводах качественной металлургии и заводах, где металл разливают в слитки мелкого и среднего развеса, следует признать целесообразным сохранение сифонного способа . Что касается разливки высоколегированных сталей и сплавов, требующих обязательной обдирки слитков перед последующим переделом, то ее осуществляют сверху, поскольку это позволяет устранить потери металла в виде литников.
