7. Критическое поле и критический ток тонкой сверхпроводящей пленки.
Из опыта уже давно было известно, что, во-первых, тонкая сверхпроводящая пленка, толщина которой меньше глубины проникновения, может сохранять сверхпроводимость в параллельном ей магнитном поле, даже если величина этого поля существенно больше, чем НСМ. Во-вторых, переход в нормальное состояние при этом оказывается фазовым переходом второго рода, то есть без выделения тепла. Напомним, что массивный сверхпроводник во внешнем поле равном НСМ совершает фазовый переход первого рода. Это явление было объяснено в рамках теории Гинзбурга – Ландау.
Пусть толщина пленки d << , то есть изменением параметра порядка в пленке можно пренебречь, а поле можно считать полностью проникшим в пленку. Поверхности пленки – плоскости x = d/2, поскольку пленка односвязанная, можно выбрать такую калибровку вектор-потенциала А, чтобы параметр порядка был вещественной функцией и записать первое уравнение Гинзбурга – Ландау (4.10) и второе уравнение (4.12) в виде:
,

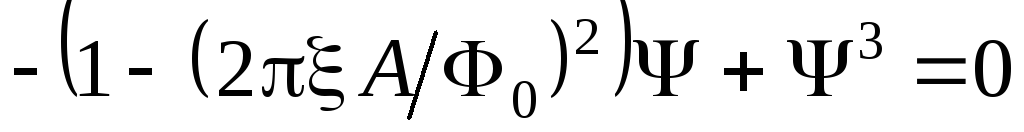

(4.26)
.
(4.27)
Здесь вектор А направлен вдоль оси y, Н(d/2) = H0. Решая уравнение (4.27), получим:
.
Из граничных условий находим:
,
откуда получаем:
(4.28)
В случае тонкой пленки d << , ограничиваясь линейными членами, получаем: A = H0x, подставляя это выражение в формулу (4.26), находим: 2 = 1 – (2/0)2Н02х2. Усредним это выражение по толщине пленки, то есть проинтегрируем его по х от –d/2 до d /2:
.
С учетом формулы (4.19) окончательно получим:
.
То есть параметр порядка в тонких пленках сильно зависит от приложенного поля Н и плавно обращается в нуль в магнитном поле, равном критическому НК, где
.
(4.29)
Как следует из теории фазовых переходов Ландау, плавное уменьшение до нуля параметра порядка означает, что при Н = НК происходит фазовый переход второго рода. Из формулы (4.28) следует, что с уменьшением толщины пленки, ее критическое поле увеличивается. Так, при /d = 10 и HCM = 1000 Э критическое поле тонкой пленки НК составляет около 40 кЭ. Заметим, что тонкие пленки напыляют на пластинку через шаблон, в результате края более тонкие и их критическое поле больше, чем поле всей пленки. Поэтому, замеряя критическое поле по сопротивлению, из-за "краевого эффекта" получим завышенное значение. Рассмотрим тонкую узкую пленку шириной w >> d << , в перпендикулярном магнитном поле. Такую пленку можно аппроксимировать эллиптическим цилиндром с поперечными осями w и d и коэффициентом размагничивания n = 1 – d/w. Тогда в соответствии с п. 1.2 следует ожидать перехода в нормальное состояние в магнитном поле
НС = НСМ(1 – n) = НСМd/w.
При характерных размерах w = 0,1 см, d = 10–3 см имеем НС = 10–4НСМ, то есть существенно меньше, чем поле Земли. Реально же тонкие пленки в перпендикулярных полях переходят в нормальное состояние, хотя и при меньших полях, чем НСМ, но не при таких малых, как НС.
Критический ток тонкой пленки
Рассмотрим теперь случай, аналогичный рассмотренному в п. 3.2, когда пленка не находится во внешнем поле, но по ней течет ток I на единицу длины вдоль оси z, в направлении оси y. Этот ток создает на поверхности магнитное поле НI, то есть Н(d/2) = HI. Как и ранее, используя односвязанность пленки, выберем такую калибровку вектор-потенциала А, чтобы параметр порядка был вещественной функцией. Кроме того, для тонкой пленки при d << , можно пренебречь изменением по толщине пленки. В результате можно получить уравнения Гинзбурга – Ландау в форме (4.26) и (4.27), которые были рассмотрены в п. 4.5. Их решения с новыми граничными условиями имеют вид:

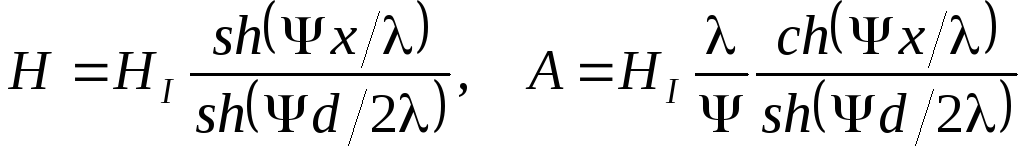

(4.31)
Для тонкой пленки при d << , ограничиваясь членами 1-го порядка малости, получим: A = 22HI/(2d). Подставляя это выражение в соотношение (4.26) и используя формулу (4.19), получим:
.
(4.32)
Решение
этого уравнения 2(HI)
имеет две ветви (рис. 4.4), но только ветвь
с d2/dHI
< 0 отвечает устойчивому состоянию.
Максимально возможное значение HI
соответствует экстремуму функции
2(HI),
который легко найти, продифференцировав
уравнение (4.32) по :
43
– 64
= 0, откуда для экстремального значения
С2
= 2/3. Подставляя эту величину в соотношение
(4.32), найдем:
.
ПосколькуHI
= 2I/c,
получаем выражение для критической
плотности тока:
.
(4.33)
Отметим два очень важных следствия:
1. Поле НС, создаваемое током с критической плотностью (4.33) на поверхности пленки, пропорционально ее толщине, то есть падает с уменьшением толщины пленки, в то время как критическое поле тонкой пленки НК, определенное соотношением (4.29), обратно пропорционально ее толщине, то есть растет с уменьшением толщины. Так, при d/ = 0,1 и НСМ = 103 Э имеем НК = 4104 Э, а НС = 30 Э. То есть для тонкой пленки разрушение сверхпроводимости током нельзя сводить к разрушению сверхпроводимости магнитным полем этого тока.
2. Критическая плотность тока jC не зависит от толщины пленки при
d << и является просто характеристикой токонесущей способности данного материала.
Кроме того, разрушение сверхпроводимости током не сопровождается каким-либо фазовым переходом. Строгое объяснение этим фактам дается в микроскопической теории БКШ, но качественно можно рассмотреть его в рамках теории Гинзбурга – Ландау. Поскольку пленка тонкая и энергией магнитного поля можно пренебречь, запишем формулу (4.5) для плотности свободной энергии сверхпроводника с учетом того, что < 0,
||2 = nS в виде:
,
где v – скорость упорядоченного движения сверхпроводящих электронов. Поскольку внешнего магнитного поля нет, то равновесному состоянию соответствует минимум свободной энергии. Условие минимума:
,
откуда следует, что:
Так же как и зависимость (Н), приведенная на рис. 4.4, зависимость jS от vS имеет две ветви (рис. 4.5), и только ветвь с djs/dvs > 0 отвечает устойчивому состоянию. С ростом плотности сверхпроводящего тока js увеличивается скорость сверхпроводящих электронов vs, но при этом уменьшается их плотность nS. Это объясняется тем, что происходит разрыв куперовских пар – так называемое распаривание.
Наконец, наступает состояние, когда дальнейшего увеличения плотности тока не может произойти, так как сильно снизилась плотность сверхпроводящих электронов и их не хватает, чтобы перенести заданный ток. Этот критический ток, называемый током распаривания, и дается формулой (4.33).
Рис 4.4. Зависимость параметра порядка от магнитного поля,
создаваемого током

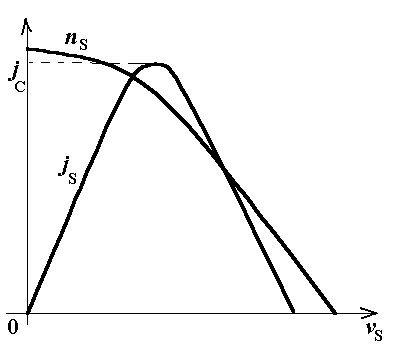

Рис. 4.5. Ток распаривания в
тонкой пленке
Заметим, что наши результаты получены для пленки бесконечной ширины (в направлении z), когда плотность тока от z не зависит. Для пленки конечной ширины при d >> распределение тока на поверхности будет таким же, как и распределение заряда в проводнике с такой же геометрией в электростатике, то есть ток будет концентрироваться в местах с наибольшим радиусом кривизны – на краях прямоугольной пластины. Для тонкой пленки при d < , аналогия с электростатикой уже неполная, но по-прежнему плотность тока максимальна на краях пленки, а у нее вообще очень трудно получить идеальные края. Если же ток распределен по пленке неравномерно, или сама пленка неоднородна, то какой-то участок переходит в нормальное состояние раньше, в нормальной области будет выделяться тепло, оно быстро перегреет всю пленку. Поэтому такие измерения надо проводить в импульсном режиме. Обычно выбирается длительность зондирующего импульса тока менее 1 мкс, при этом пленки напыляются на подложки с высокой теплопроводностью. Таким методом для олова при Т = 0 К получено jC = 2107 А/см2.
