4. Проверка напряжений по подошве фундамента

Размеры подошвы фундамента должны быть подобраны таким образом, чтобы давления по подошве фундамента от внешней нагрузки не превышало допустимых значений, а именно:

; ;. (17)

Для фундамента, необходимо всю нагрузку собрать на подошву фундамента, чтобы произвести проверку напряжений по подошве:

- вес фундамента (N_ф);

- вес грунта обратной засыпки (N_гр) – обратная засыпка выполняется песком с удельным весом γ_II= 18 кН/м³и углом внутреннего трения φ_II= 30;

- вес бетонного пола - – удельный вес бетона принимается равным 22 кН/м³;

- усилия от горизонтального давления грунта обратной засыпки на стену подвала, при этом необходимо учитывать временную нагрузку на поверхность грунта интенсивностью q= 10 кПа.

Среднее давление по подошве фундамента Р_ср, определяется по формуле:

, где (18)

Р_max, Р_minопределяется по формуле:

, (19)

здесь - эксцентриситет приложения нагрузки;

А – площадь подошвы запроектированного фундамента, м².

Если условия (17) не выполняются, меняют размеры подошвы фундамента. При незначительной разнице Р и R(примерно 5% - в пределах точности инженерных расчетов), выбранные размеры фундамента оставляют неизменными.

В противном случае необходимо увеличить или уменьшить размеры подошвы фундамента и заново определить N_ф,N_гр, Р иRс последующей проверкой условий (17).

5. Проверка слабого подстилающего слоя.

Если верхние слои грунта, на которые опирается фундамент, подстилается менее прочными, то необходимо выполнять проверку слабого подстилающего слоя.

Проверка слабого грунта согласно СНиП 2.02.01-83*, заключается в обеспечении условия:

, (20)

где - вертикальные напряжения в грунте на глубинеzот подошвы фундамента до слабого подстилающего слоя соответственно дополнительное от нагрузки на фундамент и от собственного веса грунта, кПа;R_z– расчетное сопротивление слабого грунта расположенного на глубинеzот подошвы фундамента, кПа.

5. Расчет осадки фундамента

Для основания сложенного нескальными грунтами расчет по деформациям является необходимым. Расчет сводится к определению абсолютной осадки отдельного фундамента. Полученные величины в результате расчета сравнивают с предельно допустимыми, приведенными в СНиП 2.02.01-83*:

(21)

где S- деформация фундамента по расчету;

S_u- предельное значение деформации, определяемое по прилож. 4 СНиП 2.02.01-83*.

Осадку фундамента можно рассчитывать любым методом, но обязательным является применение метода послойного суммирования. Расчет осадки фундамента методом послойного суммирования с использованием расчетной схемы в виде линейно деформируемого полупространства определятся в следующей последовательности:

1. Выполняется схема запроектированного фундамента, совмещенная с геологическим разрезом (рис. 12).

2. Сжимаемая толща грунтов, расположенная ниже подошвы фундамента, разбивается на элементарные слои толщиной h_i≤ 0,4bна глубину примерно 3b, гдеb– ширина подошвы фундамента. При этом границы элементарных слоев должны совпадать с границами слоев грунта.

3. Строится эпюра природного давления σ_zq, возникающих в основании от веса выше лежащих слоев грунта. При высоком положении УГВ удельный вес грунта берется с учетом взвешивающего действия воды. В случае если имеем водонепроницаемый грунт (глина, суглинок сI_L ≤ 0), тогда на поверхность этого слоя передается дополнительное давление водяного столба (γ_wh_w). Значения вертикальных напряжений от собственного веса грунта на уровне подошвы фундамента и на границе каждого элементарного слоя определяются по формуле:

, (22)

где γ_i– удельный весi-го слоя грунта, с учетом взвешивающего действия воды, кН/м³;

h_i– толщинаi-го слоя грунта, м.

4. Строится эпюра дополнительного (уплотняющего) вертикального давления σ_zp под подошвой фундамента. Начальная ордината эпюры в уровне подошвы фундамента σ_zq0 определяется по формуле:

; (23)

где σ_zq0– вертикальное напряжение от собственного веса грунта на уровне подошвы фундамента, кПа;σ_zq0- вертикальное напряжение от собственного веса грунта на уровне подошвы фундамента, кПа;

P– среднее давление на грунт по подошве фундамента от нормативных нагрузок, кПа.

Значения дополнительных вертикальных напряжений в грунте вычисляются по формуле:

, (24)

где α_i– коэффициент рассеивания напряжений, принимаемый по таблице 9 в зависимости от формы подошвы фундамента, соотношения сторон прямоугольного фундаментаn=l/bи относительной глубины, равнойm= 2z/b.

Величины дополнительных вертикальных напряжений определяются на границах элементарных слоев.

5. Определяется глубина активной зоны (сжимаемой толщи).

Нижняя граница сжимаемой толщи (НГСТ) находится на глубине, где выполняется следующее условие при Е ≥ 5,0 МПа:

(25)

Если найденная граница сжимаемой толщи находится в слое грунта с модулем деформации Е < 5,0 МПа или такой слой залегает непосредственно ниже сжимаемой толщи, то нижняя граница ее определяется из условия:

(26)

6. Определяется осадка (S_i) каждого элементарного слоя, который попадает в сжимаемую толщу, по формуле:

, (27)

где β – безразмерный коэффициент, равный 0,8;

σ_zpi– среднее значение дополнительного вертикального напряжение вi-том слое грунта, кПа;

h_iиE_i - соответственно толщина (м) и модуль деформации (кПа)i-го слоя грунта.

7. Определяется расчетная величина осадки фундамента как сумма осадок элементарных слоев в пределах сжимаемой толщи основания:

(28)

где n– число элементарных слоев в пределах сжимаемой толщи.

Все вычисления осадки выполняется в табличной форме (таблица 10) и по полученным результатам строятся эпюры σ_zqи σ_zp.

Т а б л и ц а 10

Номер элементарного слоя	Глубина подошвы элементарного слоя от подошвы фундамента, zi (м)	Толщина слоя, hi (м)	Удельный вес грунта, с учетом взвешивающего действия воды γ кН/м3	Природное давление σzq на глубине zi, кПа	Коэффициент m = 2z/b	Коэффициент αi	Дополнительное давление σzр на глубине zi, кПа	Среднее давление в слое , кПа	Модуль деформации каждого слоя Еi, кПа	Осадка слоя, м
1	2	3	4	5	6	7	8	9	10	11

Т а б л и ц а 9 Значения коэффициентов рассеивания напряжений

или	Коэффициентыдля фундаментов
	круглых	Прямоугольных с соотношением сторон , равным						Ленточных при
		1	1,4	1,8	2,4	3,2	5
0,0 0,4 0,8 1,2 1,6 2,0 2,4 2,8 3,2 3,6 4,0 4,4 4,8 5,2 5,6 6,0 6,4 6,8 7,2 7,6 8,0 8,4 8,8 9,2 9,6 10,0 10,4 10,8 11,2 11,6 12,0	1,000 0,949 0,756 0,547 0,390 0,284 0,213 0,165 0,130 0,106 0,087 0,073 0,062 0,053 0,046 0,040 0,036 0,032 0,028 0,025 0,023 0,021 0,019 0,017 0,016 0,015 0,014 0,013 0,012 0,011 0,010	1,000 0,960 0,800 0,606 0,449 0,336 0,257 0,201 0,160 0,131 0,108 0,091 0,077 0,067 0,058 0,051 0,045 0,040 0,036 0,032 0,029 0,026 0,024 0,022 0,020 0,019 0,017 0,016 0,015 0,014 0,013	1,000 0,972 0,848 0,682 0,532 0,414 0,325 0,260 0,210 0,173 0,145 0,123 0,105 0,091 0,079 0,070 0,062 0,055 0,049 0,044 0,040 0,037 0,033 0,031 0,028 0,026 0,024 0,022 0,021 0,020 0,018	1,000 0,975 0,866 0,717 0,578 0,463 0,374 0,304 0,251 0,209 0,176 0,150 0,130 0,113 0,099 0,087 0,077 0,069 0,062 0,056 0,051 0,046 0,042 0,039 0,036 0,033 0,031 0,029 0,027 0,025 0,023	1,000 0,976 0,875 0,739 0,612 0,505 0,419 0,349 0,294 0,250 0,214 0,185 0,161 0,141 0,124 0,110 0,099 0,088 0,080 0,072 0,066 0,060 0,055 0,051 0,047 0,043 0,040 0,037 0,035 0,033 0,031	1,000 0,977 0,879 0,749 0,629 0,530 0,449 0,383 0,329 0,285 0,248 0,218 0,192 0,170 0,152 0,136 0,122 0,110 0,100 0,091 0,084 0,077 0,071 0,065 0,060 0,056 0,052 0,049 0,045 0,042 0,040	1,000 0,977 0,881 0,754 0,639 0,545 0,470 0,410 0,360 0,319 0,285 0,255 0,230 0,208 0,189 0,172 0,158 0,145 0,133 0,123 0,113 0,105 0,098 0,091 0,085 0,079 0,074 0,069 0,065 0,061 0,058	1,000 0,977 0,881 0,755 0,642 0,550 0,477 0,420 0,374 0,337 0,306 0,280 0,258 0,239 0,223 0,208 0,196 0,185 0,175 0,166 0,158 0,150 0,143 0,137 0,132 0,126 0,122 0,117 0,113 0,109 0,106

Рис. 12. Расчетная схема для определения осадки фундамента

а) б)

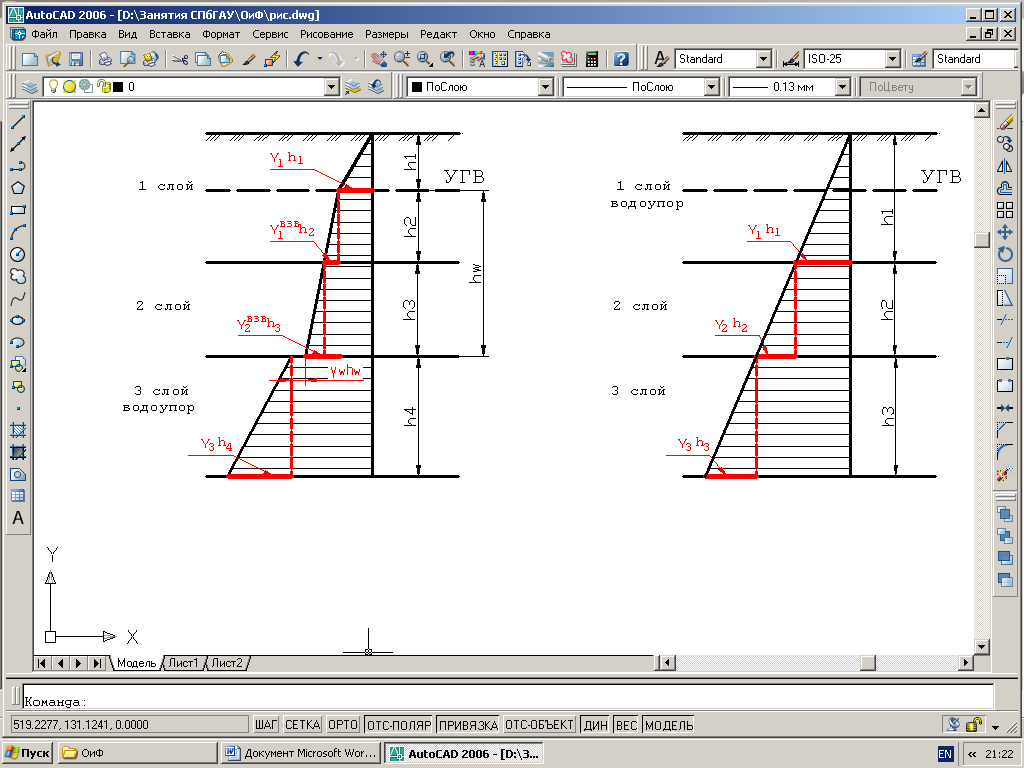

Рис. 13. Эпюры природных давлений δ_zq

а) при наличии грунтовой воды и третьего водоупорного слоя;

б) при наличии грунтовой воды и первого водоупорного слоя.
