Найденная по схематической карте
-
Город
Нормативная глубина промерзания, dfn
Нижний Новгород
170 см
Великий Новгород
120 см
Санкт-Петербург
120 см
Казань
160 см
Псков
110 см
Москва
140 см
Великие Луки
110 см
Самара
160 см
Екатеринбург
190 см
Смоленск
110 см
Конструктивных особенностей здания, наличие подземной части
Основными конструктивными особенностями возводимого здания, влияющими на глубину заложения его фундамента, являются: наличие и размеры подземных и подвальных помещений, приямков или фундаментов под оборудование; глубина заложения фундаментов соседних сооружений; наличие и глубина прокладки подземных коммуникаций и конструкции самого фундамента; величина и характер нагрузок, передаваемых на фундаменты.
Обычно фундаменты заглубляют на 0,5 м ниже пола заглубленных помещений. Если столбчатый фундамент, то - на 1,5 м ниже пола подвала.
Минимальная высота монолитного фундамента под сборные железобетонные колонны определяется по конструктивным соображениям из условия жесткого защемления колонны в фундамент:
hф= аст+ 0,2 + 0,05; (10)
где аст– глубина стакана, берется не менее максимального размера сечения колонны;
0,2 – минимальная толщина днища стакана, м;
0,05 – толщина защитного слоя бетона, м.
Из всех трех факторов, выбирает наибольшая величина, глубины заложения фундамента, которая и принимается за расчетную.
Определение размеров подошвы фундамента
После назначения глубины заложения фундамента в первом приближении определяется требуемая площадь его подошвы:
, (11)
где N2– нормативная вертикальная нагрузка по обрезу фундамента, кН или кН/м (на один погонный метр стены);
R0– условное расчетное сопротивление основания, кПа;
γср – среднее значения удельного веса фундамента и грунта выше подошвы фундамента в пределахd, принимается 17 кН/м3- 19 кН/м3для зданий с подвалом, 20 – 22 кН/м3– для бесподвальных сооружений.
d– глубина заложения фундамента, м.
При наличии момента требуемую площадь увеличивают на 20 %.
Ширина подошвы фундамента прямоугольной формы будет равна:
, (12)
где k = l/b– коэффициент соотношения сторон подошвы фундамента, обычно принимается равным отношению поперечных размеров сечения колонн.
После приближенного определения размеров подошвы фундамента определяем требуемую площадь его подошвы:
, (13)
где R– расчетное сопротивление грунта определяется по СНиП 2.02.01-83* по формуле Н.П. Пузыревского:
(14)
где и- соответственно коэффициенты условий работы основания и здания (табл. 3 СНиП 2.02.01-83*);
k– коэффициент надежности (k=1, если прочностные характеристики грунтаиСII определены непосредственными испытаниями, иk=1,1, если они приняты по табл. 1-3 прил. 1 СНиП 2.02.01-83*);
Mγ,Mg,Mc - безразмерные коэффициенты, принимаемые по таблице 4 СНиП 2.02.01-83*, в зависимости от угла внутреннего трения грунта ();
kz– коэффициент, принимаемый равным: приb<10kz=1,
при b>10kz=zo/ (b+0,2) (здесьzo=8м);
b- ширина подошвы фундамента;
и - осредненные расчетные значения удельного веса грунта, залегающего соответственно ниже и выше подошвы фундамента (при наличии подземных вод определяют с учетом взвешивающего действия воды). Взвешивающее действие воды учитывается во всех грунтах кроме водонепроницаемых: тугопластичных, твердых, полутвердых глин и суглинков, кН/м3:
, где (15)
γs– удельный вес частицы грунта, указан в задании (табл. 1), кН/м3;
γw= 10 кН/м3 – удельный вес воды;
e– коэффициент пористости;
d1 - глубина заложения фундаментов бесподвальных сооружений или приведенная глубина заложения наружных и внутренних фундаментов от пола подвала определяется по формуле:
, (16)
где hs – толщина слоя грунта выше подошвы фундамента со стороны подвала (обычно не менее 0,3м);
hcf – толщина конструкции пола подвала (около 0,2м);
- расчетное значение удельного веса конструкции пола подвала, принимается 22 кН/м3;
db - глубина подвала – расстояние от уровня планировки до пола подвала, м (при отсутствии подвалаdb=0; для сооружений с подвалом ширинойB20м и глубиной более 2мdb=2м, а приB>20мdb=0,d1=d);
сII - расчетное сцепление грунта, залегающего непосредственно под подошвой фундамента, кПа.
По выбранным размерам подошвы фундамента (с градацией – 100 мм) производится конструирование фундамента, т. е. определяются его поперечные размеры.

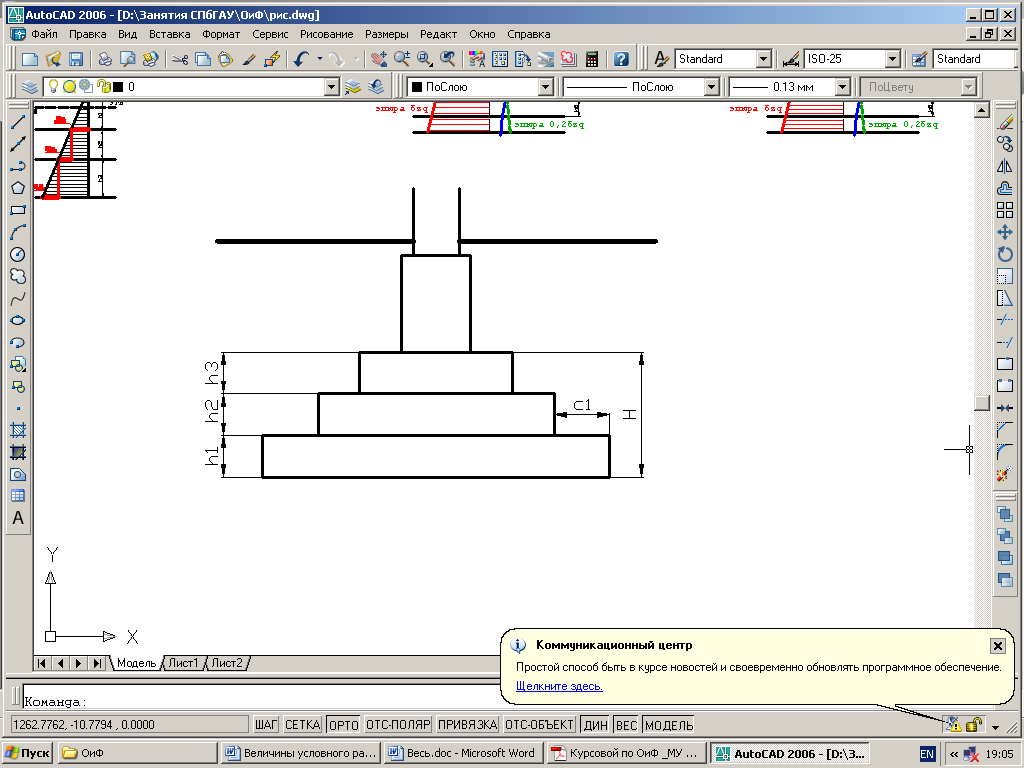

Предварительное количество ступней плитной части столбчатого фундамента и их высота берется с учетом всей высоты плитной части фундамента (см. табл.8, рис. 11)
Рис. 11.
Т а б л и ц а 8
-
Общая высота плитной части фундамента H, мм
h1
h2
h2
300
450
600
750
900
1000
1100
1200
1500
30
45
30
30
30
30
30
30
45
-
-
30
45
30
30
40
45
45
-
-
-
-
30
40
40
45
60
