При усилении сигналов с переменной амплитудой (например, амплитудно-

модулированных сигналов) требуется, чтобы зависимость (11), в которой величина U0

считается конструктивной константой, была линейной в диапазоне возможного изменения Uвх . Это обстоятельство приходится учитывать при задании режима работы активного элемента (путем выбора подходящего напряжения смещения U0 ) наряду с требованием минимизации энергетических потерь и повышения КПД усилителя.

2.2.4. Резонансный умножитель частоты

Как уже упоминалось, описанный принцип позволяет реализовать операцию умножения частоты входного сигнала, для чего необходимо частотно-избирательную цепь на выходе устройства настроить на требуемую гармонику входной частоты.

Задача умножения частоты сигнала в радиотехнических устройствах возникает достаточно часто. Например, умножение частоты позволяет увеличить индекс модуляции ФМ и ЧМ колебаний, что бывает необходимо при практической реализации соответствующих модуляторов. Действительно, при подаче на вход умножителя ЧМ

(ФМ) сигнала вида

uвх t Uвх cos 0t msin t

с индексом модуляции, равным m, на выходе получается колебание uвых t Uвых cos n 0t nmsin t

индекс модуляции которого в n раз больше, чем на входе.

Активный элемент умножителя частоты с необходимостью должен работать в нелинейном режиме, поскольку для умножения частоты необходимо преобразование спектра – создание новой составляющей с частотой n 0 , отсутствующей во входном сигнале. При этом амплитуда выходного напряжения умножителя

Оглавление

Микаэльян С.В. Нелинейные преобразования в радиотехнических цепях. Методические указания к

лабораторным работам по дисциплине «Радиотехнические цепи и сигналы»

33

2.2.5.Аналитическая модель полевого транзистора

Вдальнейшем, для получения расчетных характеристик транзисторных усилителя

иумножителя частоты понадобится его аналитическая модель в виде зависимости

iс (uзи ,uси ) . Простейшая модель полевого транзистора предполагает, описание его характеристик путем задания двух параметров – напряжения отсечки Uотс и тока

насыщения Iнас .

При напряжении на затворе uзи < Uотс ток стока отсутствует (равен нулю) и,

соответственно, стоко-затворная характеристика транзистора совпадает с осью абцисс.

диапазоне напряжений – прямую, проходящую при напряжении uзи 0 через точку со значением iс 0 Iнас . При этом все три участка сопрягаются друг с другом "без скачков и изломов", т.е. в местах сопряжения совпадают как сами значения тока,

рассчитываемые по смежным формулам, так и производные. Указанные условия позволяют получить конкретные выражения для задания математической модели транзистора

Такая модель позволяет описать общую форму семейства вольт-амперных характеристик полевого транзистора, но имеет один существенный недостаток – предполагает бесконечное выходное сопротивление. Однако ее достаточно просто можно модифицировать путем введения эмпирического поправочного множителя Y (uñè ) вида

с учетом которого аналитическая расчетная модель транзистора примет вид

Оглавление

Микаэльян С.В. Нелинейные преобразования в радиотехнических цепях. Методические указания к

лабораторным работам по дисциплине «Радиотехнические цепи и сигналы»

34

Параметр в выражении (12) легко подбирается вручную исходя из совпадения наклона реальных транзистора и расчетных выходных характеристик.

2.3. Содержание работы

Теоретический анализ и расчет характеристик нелинейного резонансного усилителя.

Моделирование работы нелинейного резонансного усилителя в программе

Microcap. Построение и анализ характеристик усилителя по данным компьютерного эксперимента.

Теоретический анализ и расчет характеристик резонансного умножителя частоты.

Оптимизация параметров умножителя частоты по данным теоретического анализа.

Моделирование работы нелинейного резонансного умножителя частоты в программе Microcap, исследование его работы и получение характеристик методом компьютерного моделирования. Оптимизация параметров умножителя частоты методом моделирования.

2.4.Порядок выполнения работы

2.4.1.Получение характеристик транзистора и построение расчетной модели

1.Получить у преподавателя номер варианта лабораторной работы и определить исходные данные для работы в соответствии с таблицей 2.

2.В программе MicroCap собрать схему для определения вольт-амперных характеристик транзистора (рис. 17).

Оглавление

Микаэльян С.В. Нелинейные преобразования в радиотехнических цепях. Методические указания к

лабораторным работам по дисциплине «Радиотехнические цепи и сигналы»

35

Рис. 17. Схема для снятия характеристик транзистора

3. Построить в MicroCap «экспериментально» (при помощи моделирования в режиме анализа по постоянному току – DC-анализа) стоко-затворные и стоковые

(выходные) характеристики транзистора. Примерные установки для проведения DC-

анализа с целью построения стоко-затворных характеристик приведены на рис. 18.

Рис. 18. Настройки DC-анализа для получения стоко-затворных характеристик

4. По стоко-затворным характеристикам транзистора определить необходимые параметры для проведения их аналитической аппроксимации – напряжение отсечки Uотс и ток насыщения Iнас (рис. 19).

Оглавление

Микаэльян С.В. Нелинейные преобразования в радиотехнических цепях. Методические указания к

лабораторным работам по дисциплине «Радиотехнические цепи и сигналы»

36

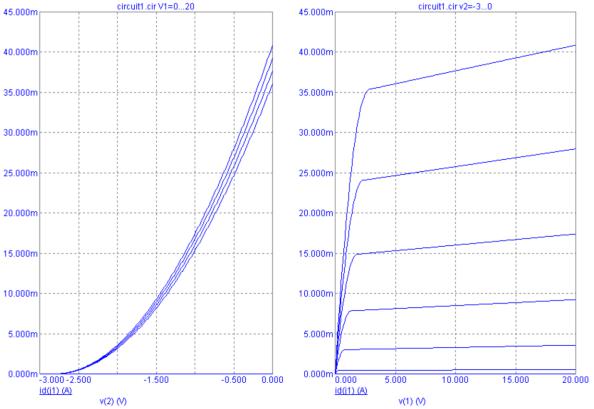

Рис. 19. Стоко-затворные и стоковые характеристики транзистора

5. В программе Mathcad построить расчетную математическую модель транзистора в соответствии с (13). Пример программы на MathCad приведен на рис. 20.

Оглавление

Микаэльян С.В. Нелинейные преобразования в радиотехнических цепях. Методические указания к

лабораторным работам по дисциплине «Радиотехнические цепи и сигналы»

37

Рис. 20. Аппроксимация характеристик транзистора в Mathcad

6. Построить графики вольт-амперных характеристик в соответствии с полученной моделью (рис. 21) и сравнить их с графиками, полученными в MicroCap

(рис. 19). Убедиться в соответствии характеристик расчетной модели в Mathcad и

исходной модели транзистора в MicroCap, при необходимости произвести корректировку расчетной модели.

Оглавление

Микаэльян С.В. Нелинейные преобразования в радиотехнических цепях. Методические указания к

лабораторным работам по дисциплине «Радиотехнические цепи и сигналы»

38

Рис. 21. Аппроксимированные вольт-амперные характеристики

2.4.2.Исследование резонансного усилителя

7.Используя аппроксимированные характеристики транзистора и исходные данные в соответствии с вариантом выполнить расчет колебательной характеристики и

средней крутизны усилительного каскада для трех значений напряжения смещения U0 :

U0 < Uотс , U0 = Uотс и U0 > Uотс . Для случаев U0 Uотс выбрать разность между этими

напряжениями в пределах 0,5... 1 В. На рис. 22 и рис. 23 приведены, соответственно,

программа в Mathcad, реализующая такой расчет на основе методики, описанной в разделе теории и примеры графиков, построенных по результатам расчета для одного значения напряжения смещения.

Оглавление

Микаэльян С.В. Нелинейные преобразования в радиотехнических цепях. Методические указания к

лабораторным работам по дисциплине «Радиотехнические цепи и сигналы»

39

Рис. 22. Расчет колебательной характеристики и средней крутизны в Mathcad

Рис. 23. Расчетные графики колебательной характеристики а) и средней крутизны б)

Оглавление

Микаэльян С.В. Нелинейные преобразования в радиотехнических цепях. Методические указания к

лабораторным работам по дисциплине «Радиотехнические цепи и сигналы»

40

8. В программе Microcap собрать схему исследуемого каскада в соответствии с рис. 24 и провести моделирование в режиме анализа переходных процессов (Transient analysis). В диалоге настройки параметров анализа установите режим задания начальных условий 'Leave' (см. рис. 25). Такой режим позволяет достичь установившегося характера протекания процессов в схеме путем выполнения нескольких последовательных просчетов. Кроме того, обратите внимание, что диапазоны значений по осям частот и амплитуд на спектрограммах требуется задать вручную в соответствии с вариантом задания. На рисунке соответствующие настройки обведены желтой линией (см. также указания ).

Рис. 24. Схема резонансного усилителя/умножителя частоты в MicroCap

Рис. 25. Настройки анализа переходных процессов в MicroCap
